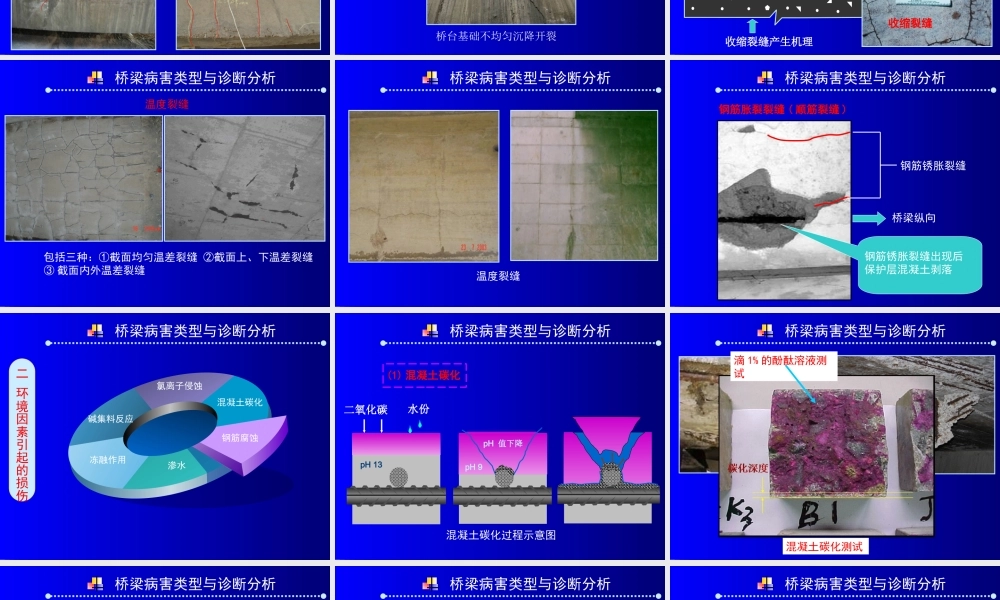

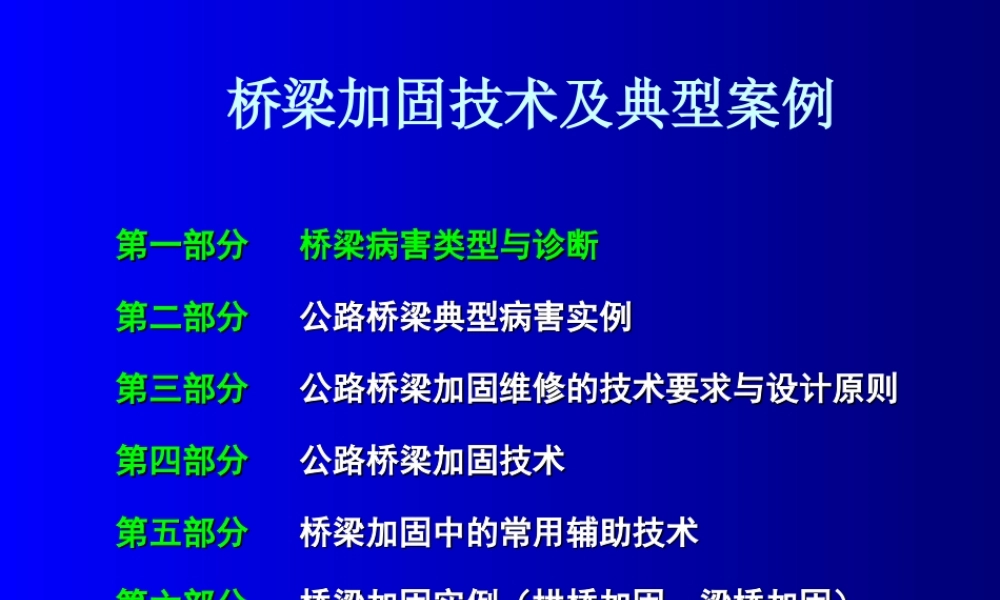

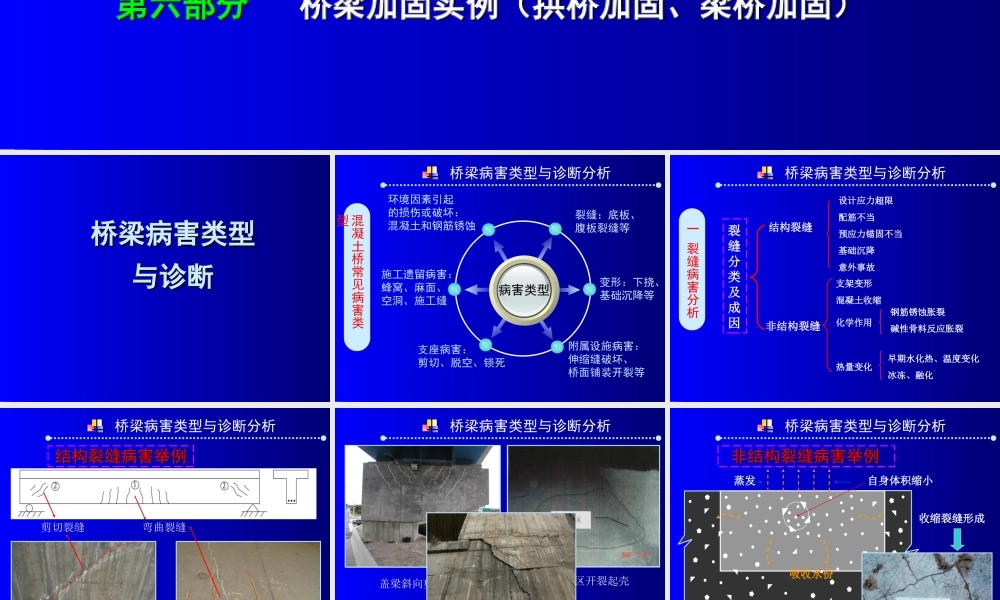

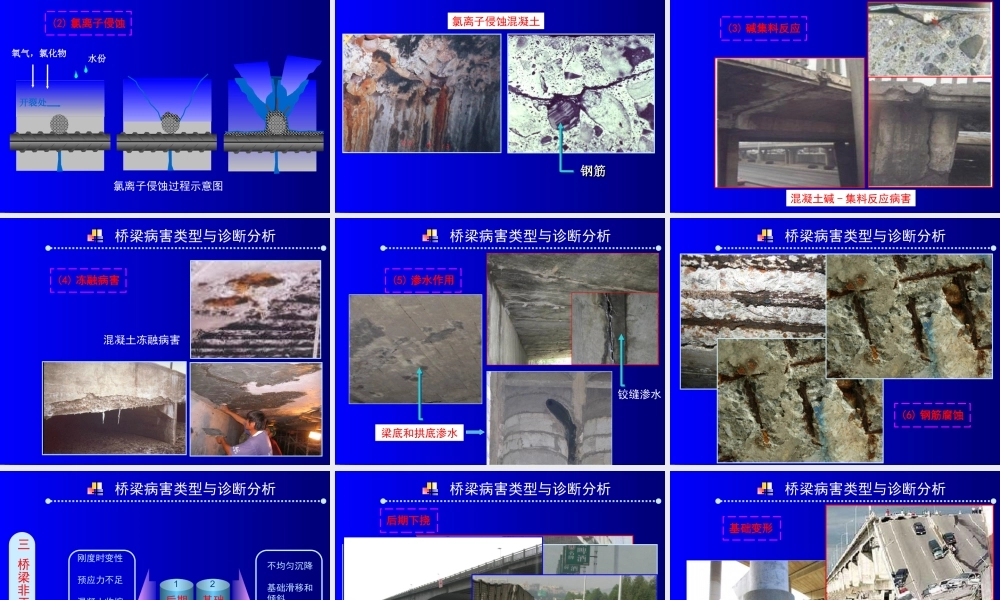

第一部分 桥梁病害类型与诊断第一部分 桥梁病害类型与诊断第二部分第二部分 公路桥梁典型病害实例 公路桥梁典型病害实例第三部分第三部分 公路桥梁加固维修的技术要求与设计原则 公路桥梁加固维修的技术要求与设计原则第四部分第四部分 公路桥梁加固技术 公路桥梁加固技术 第五部分第五部分 桥梁加固中的常用辅助技术 桥梁加固中的常用辅助技术第六部分第六部分 桥梁加固实例（拱桥加固、梁桥加固） 桥梁加固实例（拱桥加固、梁桥加固）桥梁加固技术及典型案例桥梁病害类型桥梁病害类型与诊断与诊断 桥梁病害类型与诊断分析病害类型裂缝：底板、腹板裂缝等环境因素引起的损伤或破坏：混凝土和钢筋锈蚀变形：下挠、基础沉降等附属设施病害：伸缩缝破坏、桥面铺装开裂等施工遗留病害：蜂窝、麻面、空洞、施工缝支座病害：剪切、脱空、锁死混凝土桥常见病害类型 桥梁病害类型与诊断分析裂缝分类及成因结构裂缝设计应力超限配筋不当预应力锚固不当基础沉降意外事故钢筋锈蚀胀裂碱性骨料反应胀裂早期水化热、温度变化冰冻、融化非结构裂缝支架变形混凝土收缩化学作用热量变化一 裂缝病害分析 桥梁病害类型与诊断分析结构裂缝病害举例结构裂缝病害举例剪切裂缝弯曲裂缝盖梁斜向剪切裂缝预应力锚区开裂起壳 桥梁病害类型与诊断分析桥台基础不均匀沉降开裂 桥梁病害类型与诊断分析非结构裂缝病害举例非结构裂缝病害举例蒸发自身体积缩小吸收水份收缩裂缝产生机理收缩裂缝形成 收缩裂缝 桥梁病害类型与诊断分析温度裂缝包括三种：①截面均匀温差裂缝 ②截面上、下温差裂缝③ 截面内外温差裂缝 桥梁病害类型与诊断分析温度裂缝 桥梁病害类型与诊断分析钢筋锈胀裂缝出现后保护层混凝土剥落钢筋锈胀裂缝桥梁纵向钢筋胀裂裂缝 ( 顺筋裂缝 ) 桥梁病害类型与诊断分析二 环境因素引起的损伤碱集料反应氯离子侵蚀混凝土碳化钢筋腐蚀渗水冻融作用 桥梁病害类型与诊断分析pH 值下降pH 13pH 9混凝土碳化过程示意图(1) 混凝土碳化水份二氧化碳 桥梁病害类型与诊断分析混凝土碳化病害混凝土碳化测试滴 1% 的酚酞溶液测试 桥梁病害类型与诊断分析开裂处水份氧气，氯化物氯离子侵蚀过程示意图(2) 氯离子侵蚀钢筋钢筋钢筋钢筋氯离子侵蚀混凝土 桥梁病害类型与诊断分析 桥梁病害类型与诊断分析混凝土碱 - 集料反应病害(3) 碱集料反应 桥梁病害类型与诊断分析混凝土冻融病害(4) 冻融病害 桥梁病害类型与诊断分析(5) 渗水作用...
