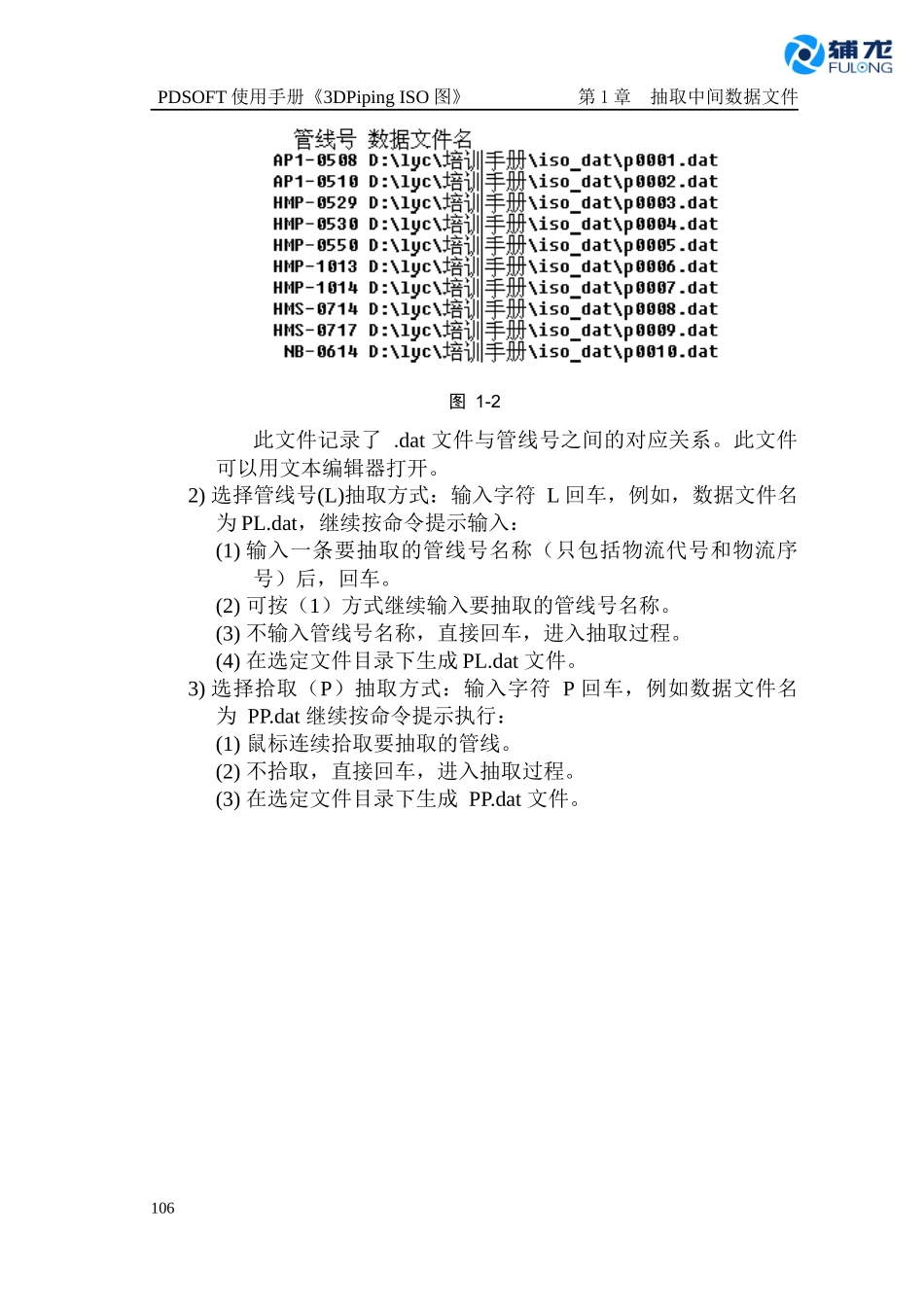

使用手册——3DPipingISO图北京中科辅龙计算机技术有限公司2005年1月PDSOFT使用手册《3DPipingISO图》第1章抽取中间数据文件第1章抽取中间数据文件（.dat）管道模型经过模型检查后，确认管道模型无论在模型软件结构方面，还是在模型数据库、图形库正确性以及管道安装碰撞检查方面都是正确的时，用户就可以进入管道空视图（ISO图）的自动生成过程，自动生成ISO图。首先从管道模型中抽取要自动生成管道空视图（ISO图）的中间数据文件（.dat）。1．开始抽取ISO图中间数据文件（.dat）鼠标拾取抽取中间数据文件选项，进入中间数据文件抽取。图1-1例如：管道模型文件名为P_Model.dwg在选定文件目录下，输入ISO中间数据文件名为P。2．三种抽取方式1)选择全部（A）抽取方式:输入字符A回车后，生成下列文件，例如：(1)在选定文件目录下，生成下列.dat文件：P0001.datP0002.dat…P0010.dat以上每一个.dat文件，生成一条管线ISO图。(2)在选定文件目录下，生成和管道模型文件名一样的P_Model.idl文件：105PDSOFT使用手册《3DPipingISO图》第1章抽取中间数据文件图1-2此文件记录了.dat文件与管线号之间的对应关系。此文件可以用文本编辑器打开。2)选择管线号(L)抽取方式：输入字符L回车，例如，数据文件名为PL.dat，继续按命令提示输入：(1)输入一条要抽取的管线号名称（只包括物流代号和物流序号）后，回车。(2)可按（1）方式继续输入要抽取的管线号名称。(3)不输入管线号名称，直接回车，进入抽取过程。(4)在选定文件目录下生成PL.dat文件。3)选择拾取（P）抽取方式：输入字符P回车，例如数据文件名为PP.dat继续按命令提示执行：(1)鼠标连续拾取要抽取的管线。(2)不拾取，直接回车，进入抽取过程。(3)在选定文件目录下生成PP.dat文件。106PDSOFT使用手册《3DPipingISO图》第2章自动生成ISO图第2章自动生成ISO图1．进入自动生成ISO图环境鼠标拾取生成ISO图选项。1)在命令提示下，回答是否保存当前管道模型图文件（Y/N）：图2-32)进入ISO图自动生成环境：图2-42．ISO图图纸版面设置鼠标拾取图纸版面选项，进入图纸版面设置状态。107PDSOFT使用手册《3DPipingISO图》第2章自动生成ISO图图2-5图2-61)选择纸张大小型号：可设置如下纸张大小型号，例如，A3：图2-7108PDSOFT使用手册《3DPipingISO图》第2章自动生成ISO图2)设置纸张大小参数：参数值单位为mm：图2-83)图幅名称设置：图2-9(1)栏中的文件名是绘制ISO图所用图框文件名。(2)栏中插入图幅文件是用来显示图框文件样式。4)绘图区域范围设置：图2-10(1)投影方向表示可按以下4种视图方向生成ISO图：109PDSOFT使用手册《3DPipingISO图》第2章自动生成ISO图图2-11(2)选绘图区中的角点坐标值是以＋X坐标轴为从左向右水平方向，＋Y坐标轴为从下向上竖直方向，坐标原点在图框左下角点上。5)材料区范围设置：图2-12(1)自动生成开关处于状态时，自动在ISO图中生成材料表。(2)选插入点用来控制材料表左下角点在图纸上的位置。6)指北针插入点设置：图2-13(1)自动生成开关处于状态时，自动在ISO图中生成指北针。110PDSOFT使用手册《3DPipingISO图》第2章自动生成ISO图(2)选插入点用来控制指北针图标插入点在图纸上的位置。注意：如果选择的纸张型号不是A3的话，例如，A2时，应进行下列操作：i)首先将与A2相应的图框文件复制到\isotp.dwg文件中；ii)在图纸版面设置中，与A2图纸相应地设置绘图区域、材料表区域、指北针区域。3．ISO图图签参数设置鼠标拾取图签参数选项。图2-141)图签参数是指管线参数表中描述管线工艺参数的各个参数名。2)图签参数设置用来控制管线的哪些参数值自动抽取到ISO图面上。3)用鼠标拾取参数名并点击增加按钮后，在参数名前显示号，此项参数被选中。4)用鼠标拾取带号的参数名并点击删除按钮，此项参数退出被选择状态。5)用鼠标点击选插入点按钮，进入输入参数值字串左下角点在图纸上的位置，可以用鼠标拾取插入点位置，也可以直接输入插入点的坐标值。4．ISO图材料表表头设置111PDSOFT使用手册《3DPipingISO图》第2章自动生成ISO图鼠标拾取材料表头选项，进入材料表设置状态。图2-15图2-161)可以改变表头项表中的域名。2)...
