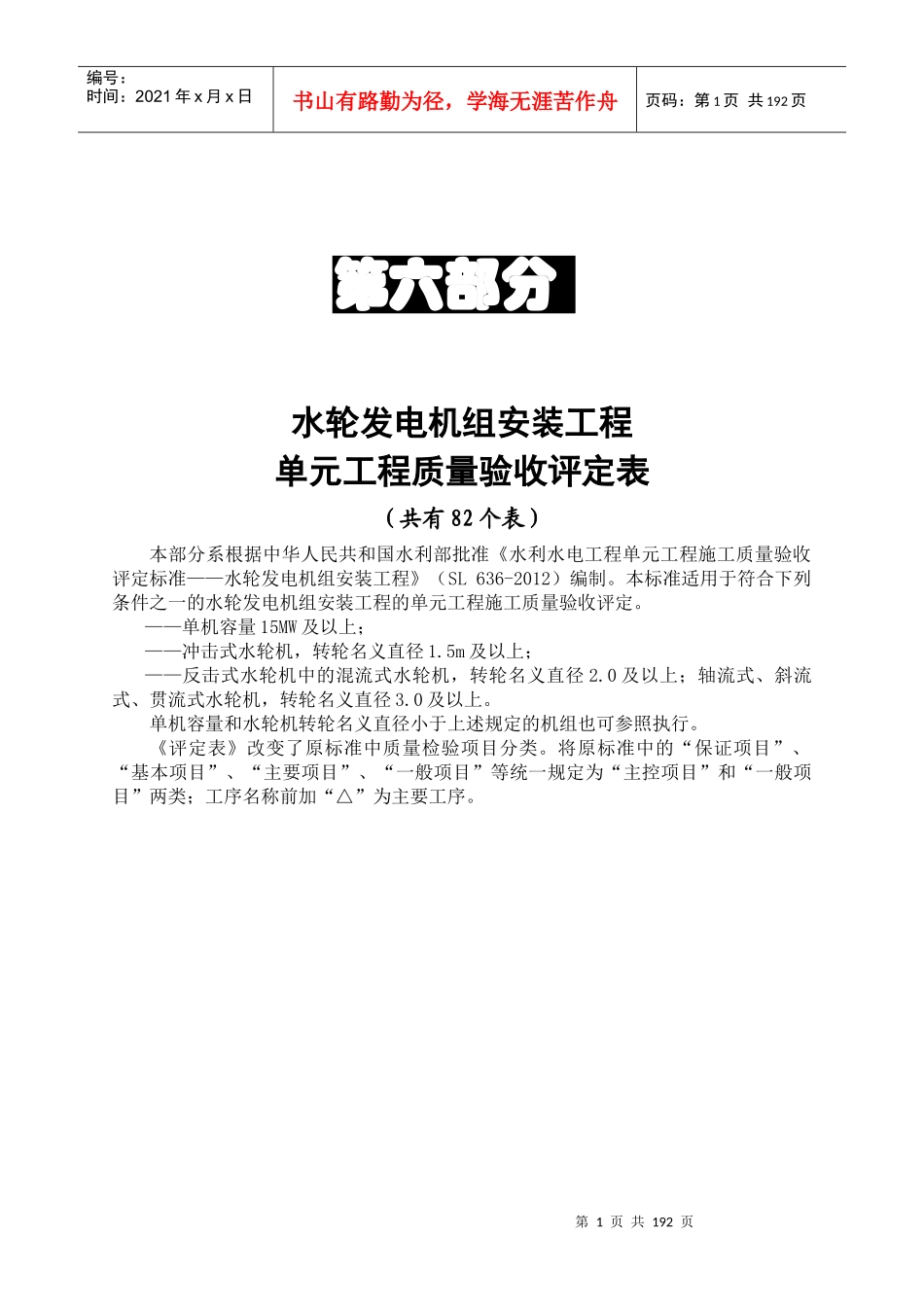

第1页共192页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共192页水轮发电机组安装工程单元工程质量验收评定表（共有82个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——水轮发电机组安装工程》（SL636-2012）编制。本标准适用于符合下列条件之一的水轮发电机组安装工程的单元工程施工质量验收评定。——单机容量15MW及以上；——冲击式水轮机，转轮名义直径1.5m及以上；——反击式水轮机中的混流式水轮机，转轮名义直径2.0及以上；轴流式、斜流式、贯流式水轮机，转轮名义直径3.0及以上。单机容量和水轮机转轮名义直径小于上述规定的机组也可参照执行。《评定表》改变了原标准中质量检验项目分类。将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类；工序名称前加“△”为主要工序。第六部分第2页共192页第1页共192页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共192页《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。工程竣工验收后，《评定表》归档长期保存。因此，对《评定表》的填写，作如下基本规定：1.单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写《评定表》。工序和单元工程施工质量等各类项目的检验，应采用随机布点和监理工程师现场指定区位相结合的方式进行。检验方法及数量应符合本标准和相关标准的规定。检验项目分为主控项目和一般项目。单元工程按工序划分情况，分为划分工序单元工程和不划分工序单元工程。划分工序单元工程应先进行工序施工质量验收评定。在工序验收评定合格和施工项目实体质量检验合格的基础上，进行单元工程施工质量验收评定。不划分工序单元工程施工质量验收评定，在单元工程中所包的检验项目检验合格和施工项目实体质量检验合格的基础上进行。2.工序和单元工程施工质量验收评定表及其备查资料的制备质量由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm)验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。3.《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。4.文字。应按国务院颁布的简化汉字书写。字迹应工整、清晰。5.数字和单位。数字使用阿拉伯数字（1、2、3、…、9、0）。单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。6.合格率。用百分数表示，小数点后保留一位。如恰为整数，则小数点后以0表示。例如：95.0%。7.改错。将错误用斜线划掉，再在其右上方填写正确文字（或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或墨水涂墨等方法。例如：……表面有裂缝，抗压强度25.38.表头填写。①单位工程、分部工程名称，按项目划分确定的名称填写。②单元工程名称、部位：填写该单元名称（中文名称或编号），部位可用桩号、高程等表示。③施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。④单元工程量：填本单元主要完成工程量：填写本单元主要工程量。⑤检验（评定）日期：年――填写实际4位数，月――填写实际月份（1～12月），日――填写实际日期（1～31日）。9.质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求”者，应标出所执行的规范名称及编号。10.检验记录。文字记录应真实、准确、简练。数字记录应准确、可靠，小数点后保留位数应符合有关规定。纹23.3MPa。第3页共192页第2页共192页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共192页11.设计值按施工图填写，实测值填写实际检测数据，而不是偏差值。当实测数据多时，可填写实测组数、实测值范围（最小值～最大值）、合格数，但实测值应作表格附件备查。12.《评定表》中列出的某些项目，如实际工程无该项内容，应在相应检验栏内用斜线“/”表示。13.《评定表》表头至评定...
