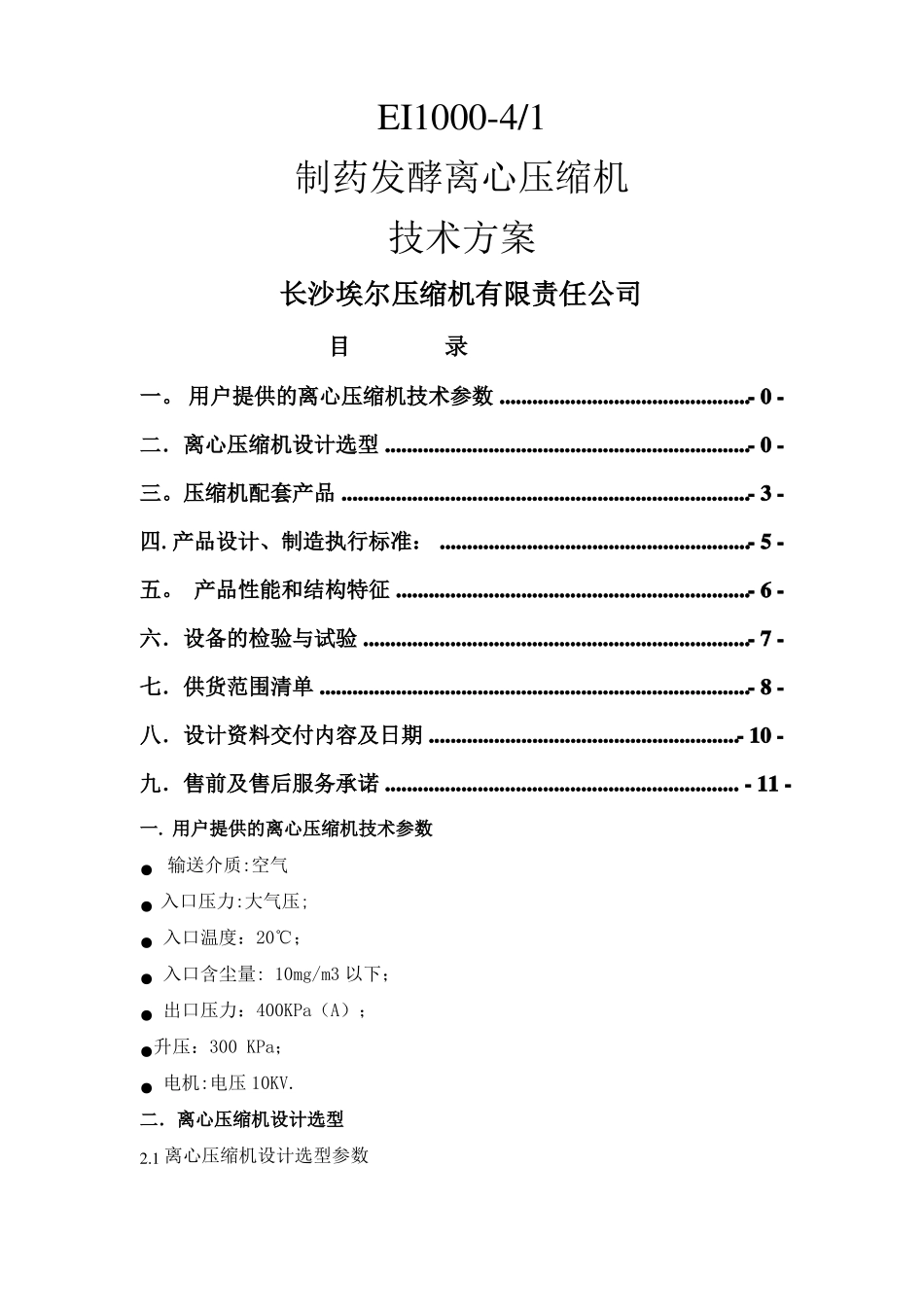

EI1000-4/1制药发酵离心压缩机技术方案长沙埃尔压缩机有限责任公司目录一。用户提供的离心压缩机技术参数..............................................-0-二.离心压缩机设计选型...................................................................-0-三。压缩机配套产品...........................................................................-3-四.产品设计、制造执行标准:.........................................................-5-五。产品性能和结构特征.................................................................-6-六.设备的检验与试验.......................................................................-7-七.供货范围清单...............................................................................-8-八.设计资料交付内容及日期.........................................................-10-九.售前及售后服务承诺.................................................................-11-一.用户提供的离心压缩机技术参数●输送介质:空气●入口压力:大气压;●●●入口温度:20℃;入口含尘量:10mg/m3以下;出口压力:400KPa(A);●升压:300KPa;●电机:电压10KV.二.离心压缩机设计选型2.1离心压缩机设计选型参数EI1000-4/1高速离心鼓风机技术文件输送介质当地大气压(kPa)设计条件进口压力(kPa)G进口温度(℃)升压(kPa)流量(m3/min)鼓风机型号鼓风机参数及结构流量(m3/min)升压(kPa)转速(r/min)轴功率(kW)型号转速r/min电机参数功率kW电压V防护等级增速箱型号传动比型号稀油站风机主要部件材质配套件公称流量公称压力机壳叶轮进口弹性接头出口弹性接头出口消声器逆止阀防喘振装置控制系统空气/0常温2941000EI1000-4/1。0100029472003702YKS4000-41450400010KVIP23GSC4507200/1450XYZ4004000。4Q235-A14CrNiMoVDN900DN600DN600H77X—10DN600DN250PLC控制柜及仪表2。2压缩机选型结果:机型叶轮级数叶轮外径EI1000-4/13770mm2.3机组的结构特点和主要材质2.3.1机组布置:压缩机机组为双层布置2。3.2压缩机结构特点:●形式:离心双支撑结构-1-EI1000-4/1高速离心鼓风机技术文件●驱动机形式:异步电机●叶轮形式:闭式三元叶轮●叶轮级数:共三级●流量调节方式:进口预旋器(60%—105%)●进排气口:进口朝向:径向出口朝向:径向联接形式:法兰机壳:机壳水压试验应按最大压力的1。5倍。●转子部件单个叶轮超速试验转速:1.15倍最大连续转速动平衡:低速动平衡●轴端密封形式:苏齿迷宫密封●轴承形式:滑动轴承2.3。3主要零部件的材料●转子叶轮:14CrNiMoV轴:42CrMo●定子:机壳:HT250轴端密封:HT200齿轮箱体:Q235-A●增速箱转子大齿轮:20CrMnMo小齿轮:17CrNiMo6齿轮轴:42CrMo●末端气体冷却器:冷却管:不锈钢筒体:16MnR法兰:16Mn锻件其它:Q235-A●润滑油系统:油冷却器:油箱:Q235-A管板:碳钢管壳:碳钢芯子:铜材双联油过滤器:壳体:Q235滤芯:1Cr18Ni9Ti-2-EI1000-4/1高速离心鼓风机技术文件三。压缩机配套产品3。1配套电机型号转速(r/min)功率(kW)电压(V)防护等级3.2增速箱型号传动比GSC4507200/1450带电动盘车YAKS4000—21450400010000IP23带8点测温增速箱采用五级精度的硬齿面、平行轴高速齿轮对,机械效率98%以上。增速齿轮采用锻造合金钢,经表面淬火处理和精密研磨而成。增速箱所有转动部件均进行严格的动平衡试验。箱体采用水平剖分结构便于检查和维护,其加工精度足以保证与轴承的配合以及良好的转子对中精度和油封性能。3.3润滑油系统:型号公称流量(m3/L)公称压力(MPa)冷却水耗量(m3/h)油箱最大注油量(m3)XYZ4003000.4184.53。3。1润滑油站向下列设备供油:■压缩机■增速箱■电机3.3.2润滑油系统由下列设备组成:●润滑油箱:加热器为电加热(包括上、下限温度开关)●油泵:●数量:2台(一用一备)●驱动机型式:电动机●油冷却器:采用水冷换热器●双联油过滤器:过滤精度40μm3.3.3润滑油型号:L-TSA汽轮机油(GB1120—89)3。4控制系统本机组现场就地控制系统采用PLC控制系统...
