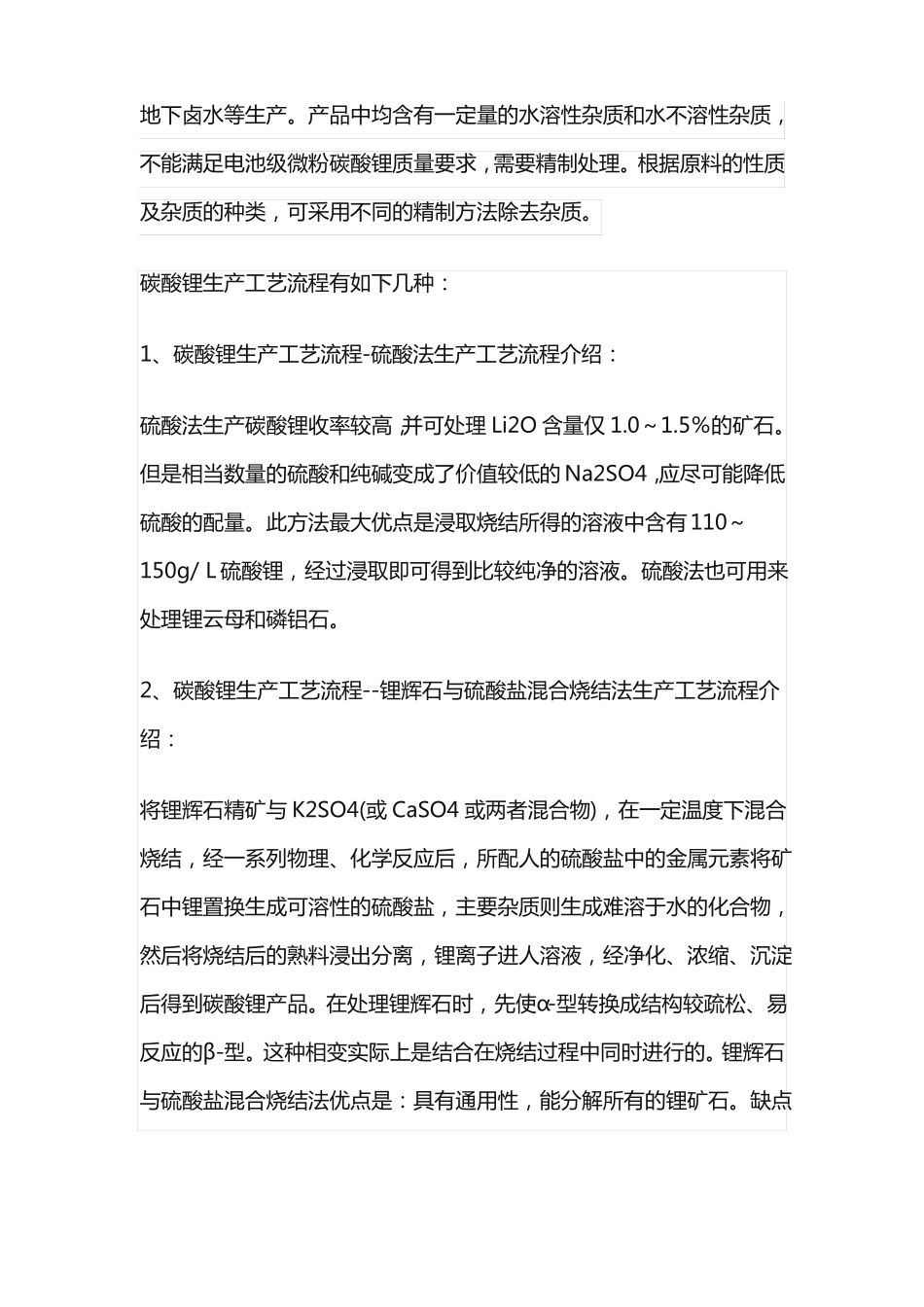

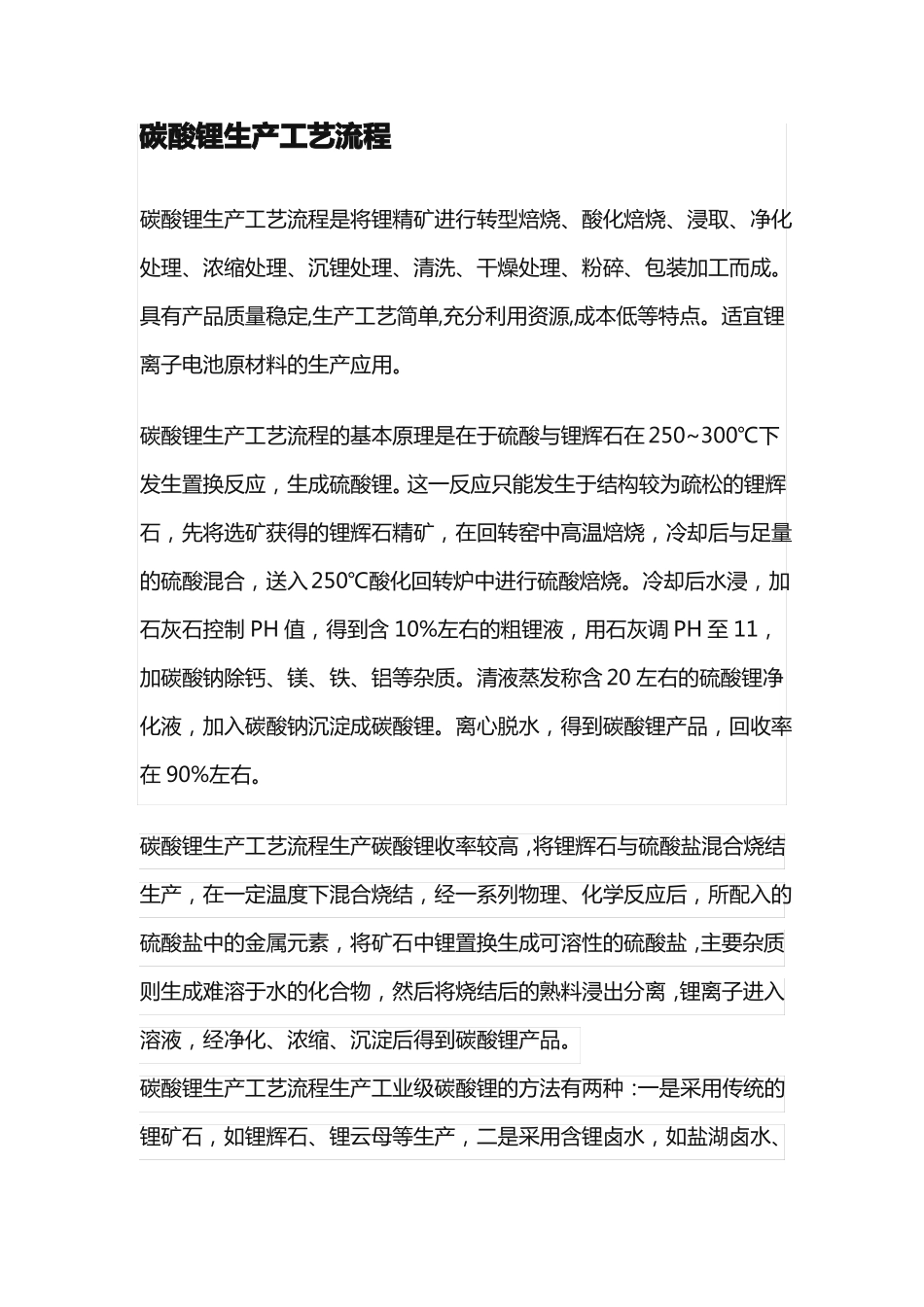

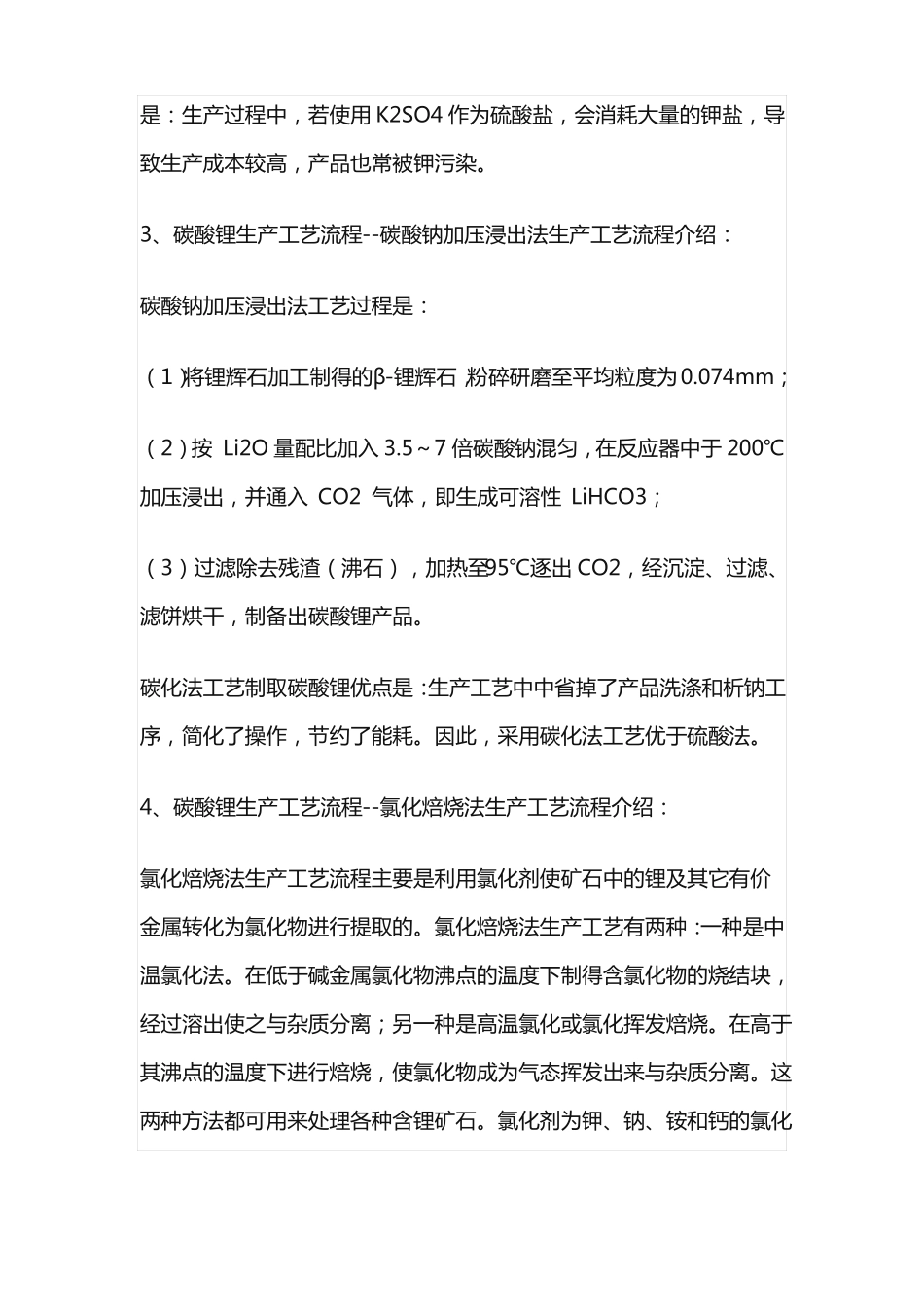

碳酸锂生产工艺流程碳酸锂生产工艺流程是将锂精矿进行转型焙烧、酸化焙烧、浸取、净化处理、浓缩处理、沉锂处理、清洗、干燥处理、粉碎、包装加工而成。具有产品质量稳定,生产工艺简单,充分利用资源,成本低等特点。适宜锂离子电池原材料的生产应用。碳酸锂生产工艺流程的基本原理是在于硫酸与锂辉石在250~300℃下发生置换反应，生成硫酸锂。这一反应只能发生于结构较为疏松的锂辉石，先将选矿获得的锂辉石精矿，在回转窑中高温焙烧，冷却后与足量的硫酸混合，送入250℃酸化回转炉中进行硫酸焙烧。冷却后水浸，加石灰石控制PH值，得到含10%左右的粗锂液，用石灰调PH至11，加碳酸钠除钙、镁、铁、铝等杂质。清液蒸发称含20左右的硫酸锂净化液，加入碳酸钠沉淀成碳酸锂。离心脱水，得到碳酸锂产品，回收率在90%左右。碳酸锂生产工艺流程生产碳酸锂收率较高，将锂辉石与硫酸盐混合烧结生产，在一定温度下混合烧结，经一系列物理、化学反应后，所配入的硫酸盐中的金属元素，将矿石中锂置换生成可溶性的硫酸盐，主要杂质则生成难溶于水的化合物，然后将烧结后的熟料浸出分离，锂离子进入溶液，经净化、浓缩、沉淀后得到碳酸锂产品。碳酸锂生产工艺流程生产工业级碳酸锂的方法有两种：一是采用传统的锂矿石，如锂辉石、锂云母等生产，二是采用含锂卤水，如盐湖卤水、地下卤水等生产。产品中均含有一定量的水溶性杂质和水不溶性杂质，不能满足电池级微粉碳酸锂质量要求，需要精制处理。根据原料的性质及杂质的种类，可采用不同的精制方法除去杂质。碳酸锂生产工艺流程有如下几种：1、碳酸锂生产工艺流程-硫酸法生产工艺流程介绍：硫酸法生产碳酸锂收率较高，并可处理Li2O含量仅1.0～1.5％的矿石。但是相当数量的硫酸和纯碱变成了价值较低的Na2SO4，应尽可能降低硫酸的配量。此方法最大优点是浸取烧结所得的溶液中含有110～150g/L硫酸锂，经过浸取即可得到比较纯净的溶液。硫酸法也可用来处理锂云母和磷铝石。2、碳酸锂生产工艺流程--锂辉石与硫酸盐混合烧结法生产工艺流程介绍：将锂辉石精矿与K2SO4(或CaSO4或两者混合物)，在一定温度下混合烧结，经一系列物理、化学反应后，所配人的硫酸盐中的金属元素将矿石中锂置换生成可溶性的硫酸盐，主要杂质则生成难溶于水的化合物，然后将烧结后的熟料浸出分离，锂离子进人溶液，经净化、浓缩、沉淀后得到碳酸锂产品。在处理锂辉石时，先使α-型转换成结构较疏松、易反应的β-型。这种相变实际上是结合在烧结过程中同时进行的。锂辉石与硫酸盐混合烧结法优点是：具有通用性，能分解所有的锂矿石。缺点是：生产过程中，若使用K2SO4作为硫酸盐，会消耗大量的钾盐，导致生产成本较高，产品也常被钾污染。3、碳酸锂生产工艺流程--碳酸钠加压浸出法生产工艺流程介绍：碳酸钠加压浸出法工艺过程是：（1）将锂辉石加工制得的β-锂辉石，粉碎研磨至平均粒度为0.074mm；（2）按Li2O量配比加入3.5～7倍碳酸钠混匀，在反应器中于200℃加压浸出，并通入CO2气体，即生成可溶性LiHCO3；（3）过滤除去残渣（沸石），加热至95℃逐出CO2，经沉淀、过滤、滤饼烘干，制备出碳酸锂产品。碳化法工艺制取碳酸锂优点是：生产工艺中中省掉了产品洗涤和析钠工序，简化了操作，节约了能耗。因此，采用碳化法工艺优于硫酸法。4、碳酸锂生产工艺流程--氯化焙烧法生产工艺流程介绍：氯化焙烧法生产工艺流程主要是利用氯化剂使矿石中的锂及其它有价金属转化为氯化物进行提取的。氯化焙烧法生产工艺有两种：一种是中温氯化法。在低于碱金属氯化物沸点的温度下制得含氯化物的烧结块，经过溶出使之与杂质分离；另一种是高温氯化或氯化挥发焙烧。在高于其沸点的温度下进行焙烧，使氯化物成为气态挥发出来与杂质分离。这两种方法都可用来处理各种含锂矿石。氯化剂为钾、钠、铵和钙的氯化物。氯化焙烧法优点是：流程简单，不消耗贵重试剂。缺点是：LiCl的收集较难，炉气腐蚀性强。5、碳酸锂生产工艺流程--石灰石焙烧法生产工艺流程介绍：石灰石焙烧法生产工艺流程的主要优点是实用性很普遍，因为它适用于分解几乎所有的锂矿物。反应过程不需要稀缺的试剂(分解时使用天然产物——石灰石)...
