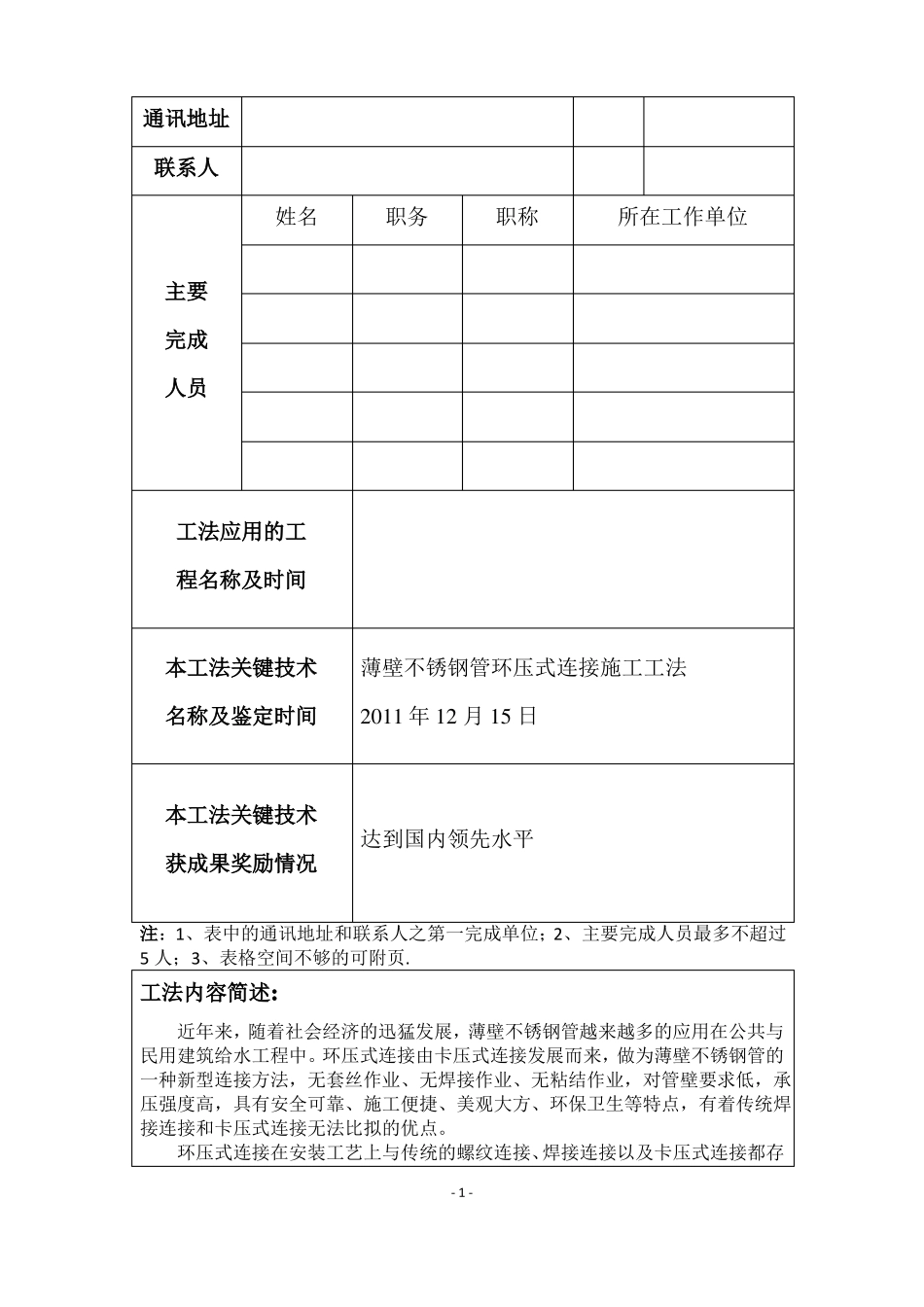

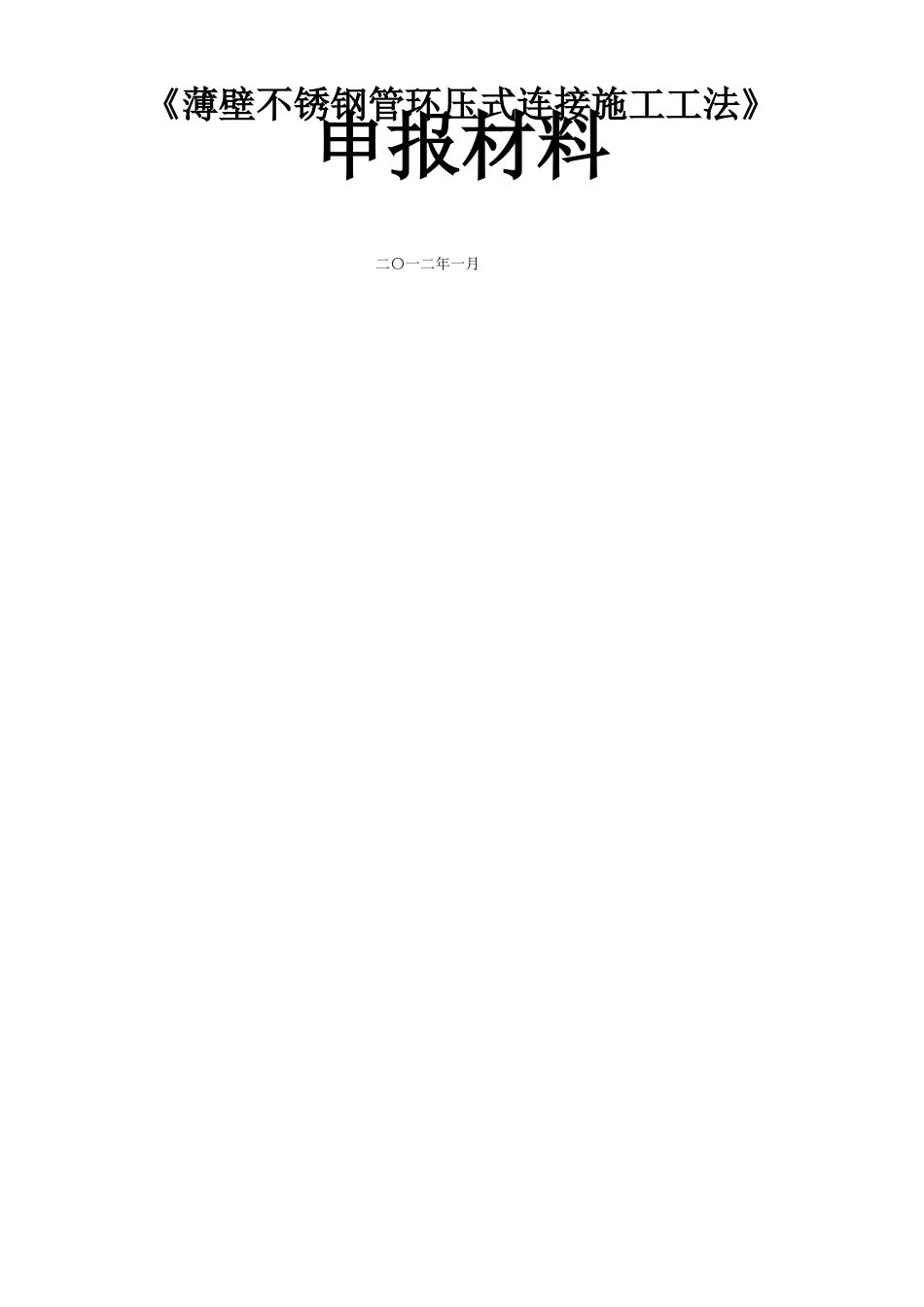

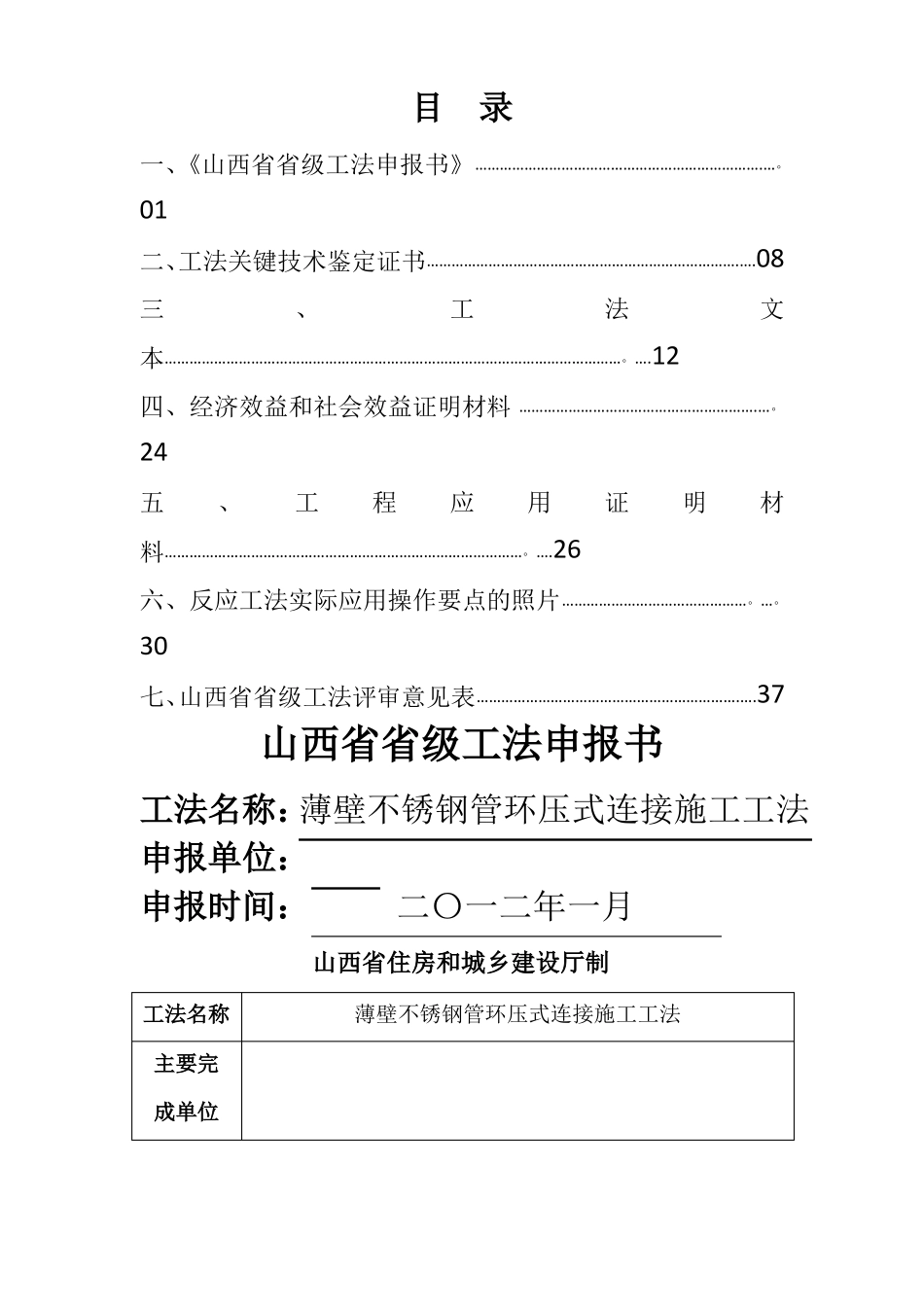

《薄壁不锈钢管环压式连接施工工法》申报材料二〇一二年一月目录一、《山西省省级工法申报书》…………………………………………………………….…。01二、工法关键技术鉴定证书………………………………………………………………….….08三、工法。….文本…………………………………………………………………………………………………12。四、经济效益和社会效益证明材料………………………………………………….…24五、工程应用。….证明材料……………………………………………………………………………26………………………………………。…。六、反应工法实际应用操作要点的照片30七、山西省省级工法评审意见表……………………………………………………….….37山西省省级工法申报书工法名称：薄壁不锈钢管环压式连接施工工法申报单位：申报时间：二〇一二年一月山西省住房和城乡建设厅制工法名称主要完成单位薄壁不锈钢管环压式连接施工工法通讯地址联系人姓名主要完成人员工法应用的工程名称及时间职务职称所在工作单位本工法关键技术名称及鉴定时间薄壁不锈钢管环压式连接施工工法2011年12月15日本工法关键技术达到国内领先水平获成果奖励情况注：1、表中的通讯地址和联系人之第一完成单位；2、主要完成人员最多不超过5人；3、表格空间不够的可附页.工法内容简述:近年来，随着社会经济的迅猛发展，薄壁不锈钢管越来越多的应用在公共与民用建筑给水工程中。环压式连接由卡压式连接发展而来，做为薄壁不锈钢管的一种新型连接方法，无套丝作业、无焊接作业、无粘结作业，对管壁要求低，承压强度高，具有安全可靠、施工便捷、美观大方、环保卫生等特点，有着传统焊接连接和卡压式连接无法比拟的优点。环压式连接在安装工艺上与传统的螺纹连接、焊接连接以及卡压式连接都存-1-在很大不同，如何在施工过程中保证质量，是非常重要的.我们总结了薄壁不锈钢管环压式连接施工经验，编制了本工法。该项工法的推广和应用，必将取得良好的经济效益和社会效益。本工法的关键技术已于2011年12月15日通过山西省住房和城乡建设厅组织的科学技术成果鉴定（证书号:晋建科鉴字［2011]第070号），认定关键技术达到国内领先水平。工法特点1）密封严密，连接可靠不锈钢环压式管件端口部分有环形U型槽，内装有O型密封圈。用专用环压工具环压后，U型槽凸部缩颈，管件端面与管材结合紧密无间隙。2）操作简便、快捷使用专用环压工具操作简便、快捷，工效高。3）接头美观，大方环压式连接接头美观,尤其适合于明装管道。4）环保卫生,便于文明施工环压式连接无套丝作业、无焊接作业、无粘结作业，施工垃圾少,便于文明施工.适用范围适用于酒店、商场、医院、写字楼、住宅楼等公共与民用建筑给水、热水工程。工艺原理环压式连接是一种永久性机械连接。首先将套好密封圈的管材插入管件内,然后使用专用环压钳及模具对管件与管材的连接部位施加足够大的径向压力，使管件、管材发生形变，并使管件密封部位形成一个封闭的密封腔,然后再进一步压缩密封腔的容积，使密封材料充分填充整个密封腔，从而实现密封。同时将管件嵌入管材使管材与管件牢固连接.管件端部有稳定段和密封段，钳压后呈收缩同心圆微变形的封闭密封腔。施工工艺流程管材、管件检验→切管→环压连接→支架制作安装→管道敷设→试压冲洗关键技术及保密点(有专利权的，请注明专利号):管道切割1）管材的切割应采用电动或手动切管机.采用砂轮切割或修磨时应使用专用砂轮片。2）切管后，管端的内外毛刺应去除干净.3）管材端面失圆,而无法插入管件时，应使用专用整形器将管材断面整形至可插入管件承口底端为止。4）切口端面应平整,无裂纹、毛刺、凹凸、缩口、残渣等。切口端面的倾斜（与管中心轴线垂直度）偏差不应大于管材外径的5％，且不得超过3mm;凹凸误差不得超过1mm.环压连接1)不锈钢管道环压连接，应根据管道公称直径选用相应规格型号的环压钳。环压钳选用规格表-2-管道公称DN15DN20DN25DN32DN40DN50DN65DN80DN100直径环压钳HYQ25HYQ40HYQ65HYQ100规格2)将环压模具安装到钳头上（上下环压模具着色面必须一致），组装好钳口和压块即可进行环压连...
