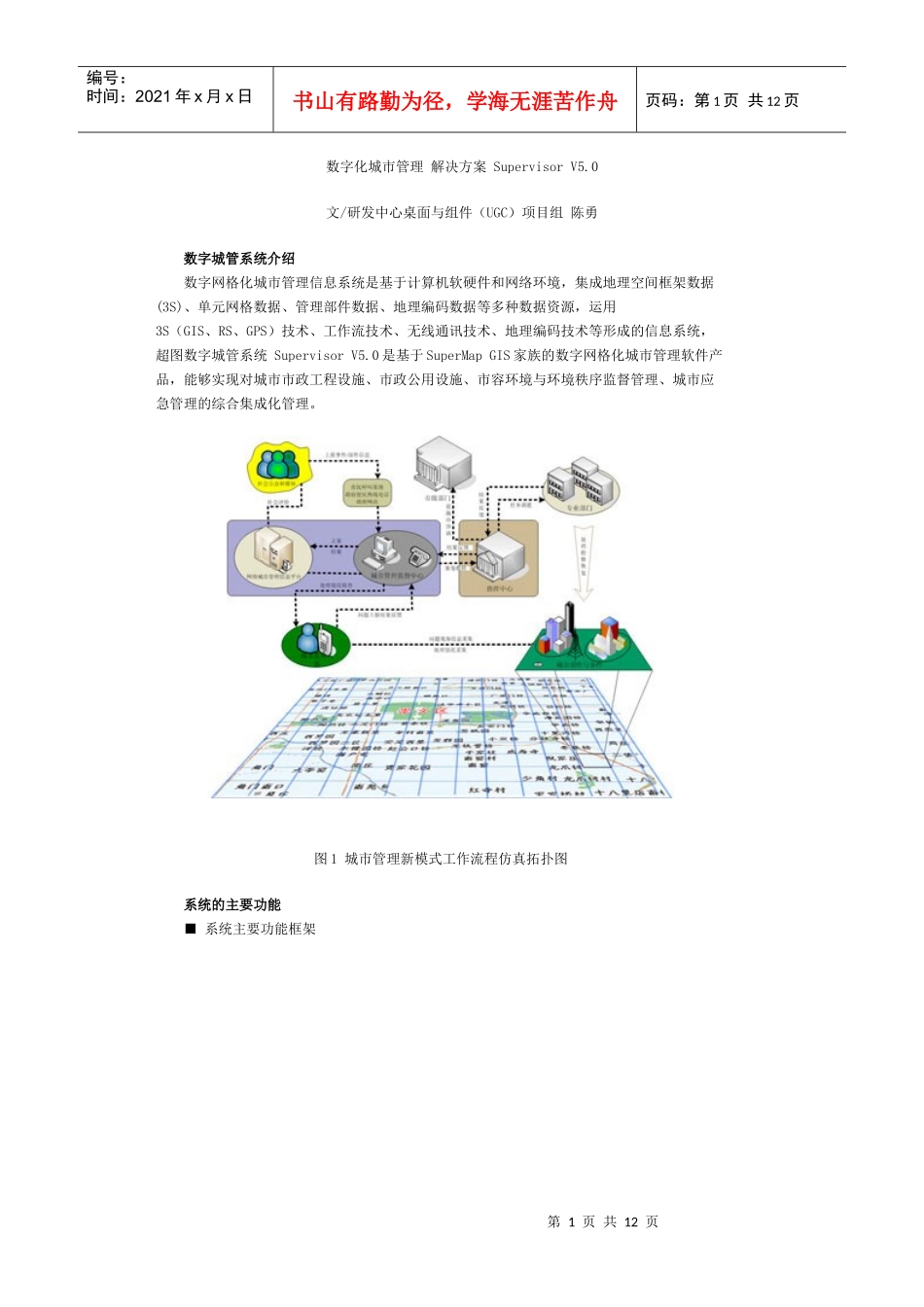

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页数字化城市管理解决方案SupervisorV5.0文/研发中心桌面与组件（UGC）项目组陈勇数字城管系统介绍数字网格化城市管理信息系统是基于计算机软硬件和网络环境，集成地理空间框架数据(3S)、单元网格数据、管理部件数据、地理编码数据等多种数据资源，运用3S（GIS、RS、GPS）技术、工作流技术、无线通讯技术、地理编码技术等形成的信息系统，超图数字城管系统SupervisorV5.0是基于SuperMapGIS家族的数字网格化城市管理软件产品，能够实现对城市市政工程设施、市政公用设施、市容环境与环境秩序监督管理、城市应急管理的综合集成化管理。图1城市管理新模式工作流程仿真拓扑图系统的主要功能■系统主要功能框架第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页图2超图城市网格化管理系统产品(SupervisorV5.0)功能框架图■系统包括子系统◇无线数据采集子系统◇综合评价子系统◇呼叫中心受理子系统◇构建与维护子系统◇协同工作子系统◇基础数据资源管理子系统◇城市部件在线更新子系统◇数据交换子系统◇地理编码子系统◇市民服务子系统◇大屏幕监督指挥子系统◇视频监控子系统◇专项普查子系统◇数字化城市管理监督指挥中心门户网站系统总体框架第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图3网格化城市管理系统总体框架总体上，系统可分为5个系统层次：硬件与网络平台层、基础软件平台层、应用支撑平台层、业务应用处理层、信息采集与展现层。项目遵循的标准规范◇GB/T7929-19951:500，1:1000，1:2000地形图图式；◇GB/T2260中华人民共和国行政区划代码；◇GB/T10114县级以下行政区划代码编码规则；◇CJ/T213-2005城市市政综合监管信息系统单元网格划分与编码规则；◇CJ/T214-2005城市市政综合监管信息系统管理部件和事件分类与编码；◇CJ/T215-2005城市市政综合监管信息系统地理编码；超图网格化城市管理平台特点■纯B/S结构的多层结构体系设计，强大的图形呈现编辑能力系统全面采用B/S结构体系设计，实现GIS、工作流和业务处理表单的一体化集成和远程应用，使系统具有较强的扩展性和灵活性，采用最新的AJAX技术增强了用户的体验感。系统所有数据服务端集中存储，用户客户端可同时支持IE、Firefox、Netscape等业界主流浏览器。系统在SuperMapIS.NETWebGIS平台支撑下，实现了基础数据资源管理、部件在线更新、地理编码等系统全功能子系统的Web化，客户端可在线编辑点、线、面、文本等基础地形数据、城市部件、地理编码等地理要素。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页图4系统B/S结构图形化编辑■跨数据库管理系统平台，减少数据库管理系统重复投资在SuperMapGIS的多源空间数据无缝集成技术的支撑下，超图城市网格化管理系统(Supervisor)能够同时支持世界上流行的Oracle、SQLServer、Sybase、DB2及国内的达梦、人大金仓数据库等多种商用数据库。在国内数字城市网格化城市管理系统解决方案中，Supervisor产品是唯一能够同时支持多种数据库作为后台数据库管理平台的解决方案产品。超图城市网格化管理系统对多种数据库的支持能力，能很好的保护原有的数据库投资，真正做到了信息资源高效共享利用。■灵活的统计分析和考核评价能力系统提供功能强大的统计分析功能，可实现按时间、区域、部事件类别组合综合统计，结合超图的SuperMapGISIS.NET产品，实现基于电子地图的区域统计分析和考核评价功能。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页图5单位考核评价图6各月部、事件所占比率分析图7单元网格考核评价第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页图8单元网格考核评价地图■可扩展的功能定制能力系统体系结构从电子政务建设的总体上考虑，在系统平台预留丰富的接口，全面采用组件式架构设计，确保系统的可持续发展，避...
