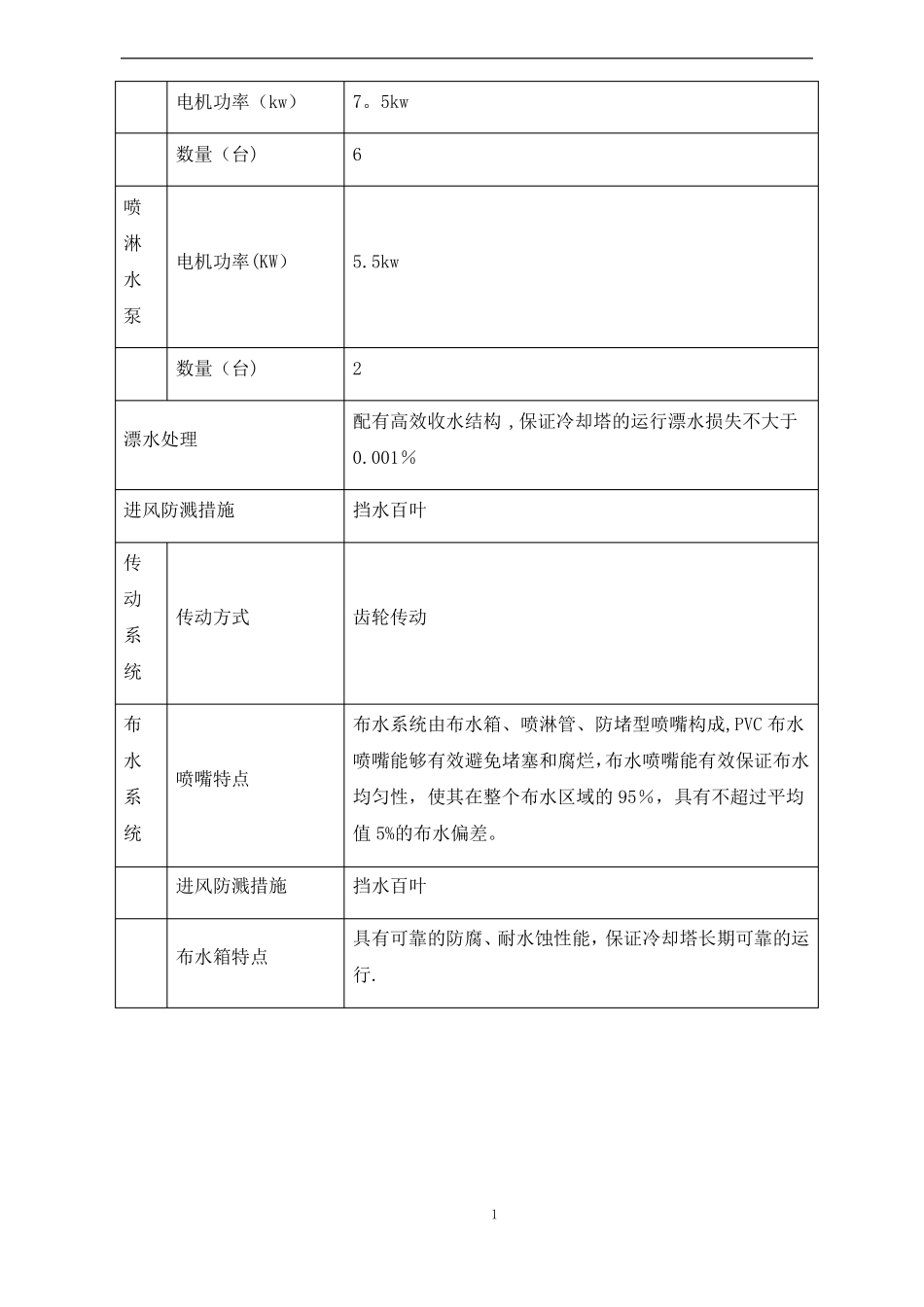

4卖方应提供的设备技术数据(空白处由卖方填写）内容设备型号外形尺寸（mm)设备热负荷每台处理水量（m3/h）进水温度（℃）出水温度（℃)湿球温度（℃）进水管DN(mm）出水管DN(mm)溢流管DN（mm）自动补水DN(mm)排污管DN（mm)旁滤进、出水DN（mm)盘管材质与形式盘管规格运行重量(kg）风扇BLT6205780×7110×49003600KW6203732274×DN1504×DN1502×502×322×502×50304不锈钢换热盘管25×1。5mm40000技术参数风扇形式轴流式风扇风机与电机的连接方式齿轮减速电机功率（kw）数量（台)7。5kw6喷淋水泵数量（台)2配有高效收水结构,保证冷却塔的运行漂水损失不大于0.001％挡水百叶电机功率(KW）5.5kw漂水处理进风防溅措施传动系统布水系统进风防溅措施喷嘴特点传动方式齿轮传动布水系统由布水箱、喷淋管、防堵型喷嘴构成,PVC布水喷嘴能够有效避免堵塞和腐烂，布水喷嘴能有效保证布水均匀性，使其在整个布水区域的95％，具有不超过平均值5%的布水偏差。挡水百叶具有可靠的防腐、耐水蚀性能，保证冷却塔长期可靠的运行.布水箱特点1结构/部件材料外壳顶板水盘螺栓/螺母/垫圈密封胶条等优质镀锌钢板并喷塑优质镀锌钢板并喷塑316L钢板达克罗防腐工艺处理丁基橡胶浮球控制的不锈钢补水阀,能够自动依据运行水位的高浮球式补水阀过滤网低,控制补水阀开启和大小.冷却水出口处，配置304材料制成的过滤网，并且为可拆卸式，方便日常清理，过滤器并且具备良好的防卷气功能，防止空气随冷却水旋涡卷入循环系统中。主框架优质镀锌钢板补水装置4。1总则卖方设备编号：GH07-BZH01—0设备名称:闭式冷却塔设备型号：BLT-620参考图纸:见附图设备台数:3台设备外形尺寸（长x宽x高）：5780×7110×4900mm设备重量：18000kg单台设备中组合单元台数：2设备涂层颜色:（按照客户要求)4.2装运资料2装运要求：板车每台冷却塔装运件数：4件闭式冷却塔装运总重量:18000kg设备最大单件装运重量：6500kg设备最大单件装运外形尺寸：5780×3400×3500mm最长储存时间：12月4。3主要技术参数4。3.1设计条件室外夏季空调计算干球温度：34.2℃室外夏季空调计算湿球温度：27.0℃室外夏季大气压力:1003。6hPa室外夏季平均风速:4。1m/s最高温度：41℃最低温度：—20。8℃相对湿度范围：60~65％冷却水进水温度：37℃冷却水出水温度：32℃盘管设计压力:2500kPa4。3。2设备主要性能数据冷却水量：620t/h水侧总阻力:52kPa44喷淋系统补水量：5m3/h4.3单台设备总运行重量:40000kg设备水平/垂直振幅：μm设备外形尺寸（长x宽x高）：5780×7110×4900mm允许噪音值（距风机出口1.5冷却塔当量直径处）：70dB(A)塔体组合型式：上下每台组合单元塔台数：2台单元塔塔体尺寸:5780×3400×4900mm单元塔重量：9000kg3单元塔冷却水量：310000kg/h单元塔喷淋水量：230000kg/h单元塔喷淋水补水量:2500kg/h2。15单元塔冷却风量：240000m3/h240000单元塔冷却水管接管尺寸（进水/出水）：2×DN150mm单元塔冷却盘管组数：2组单元塔冷却风机台数：3台单台冷却风机风量:80000m3/h80000单元塔喷淋水泵台数：1台单元塔喷淋水泵水量:230000kg/h4.4主要部件技术数据及说明4。4。1冷却盘管部件代号：G冷却水量：620t/h冷却水进水温度：37℃冷却水出水温度:32℃冷却盘管水侧阻力:52kPa44冷却盘管设计工作压力：2.5MPa水侧污垢系数:0.00017m2.℃/kW进出水联箱管径：150mm进出水联箱管内流速：1。1m/s联箱材料:304换热管材料:304换热管外径及壁厚：25/1。5mm/mm换热管管内流速:2.09m/s2。09联箱与换热管接口型式及方法：角焊接联箱上冷却水接管型式:法兰接口管径：150mm支架型式:框架支架材料:Q235热镀锌4单元塔盘管冷却水量：310t/h进出水联箱管内流速:1。1m/s换热管管内流速:2.09m/s2。09联箱材料：304换热管材料：3044.4。2冷却风机部件代号：F风机型式及型号：风机台数:风量：风压：风机转速：叶片片数及角度：风机轴功率：风机通体材料:Q235热镀锌叶片材料:中空铝合金风机与电动机传动方式：直连风机轴承型式：SKF轴承使用寿命:配用电动机型式及型号：电源：铭牌功率：全负荷电流:绝缘等级:F4。4。3喷淋水泵部件代号：B水泵型式及型号：TP200—125/4水泵与电机连...
