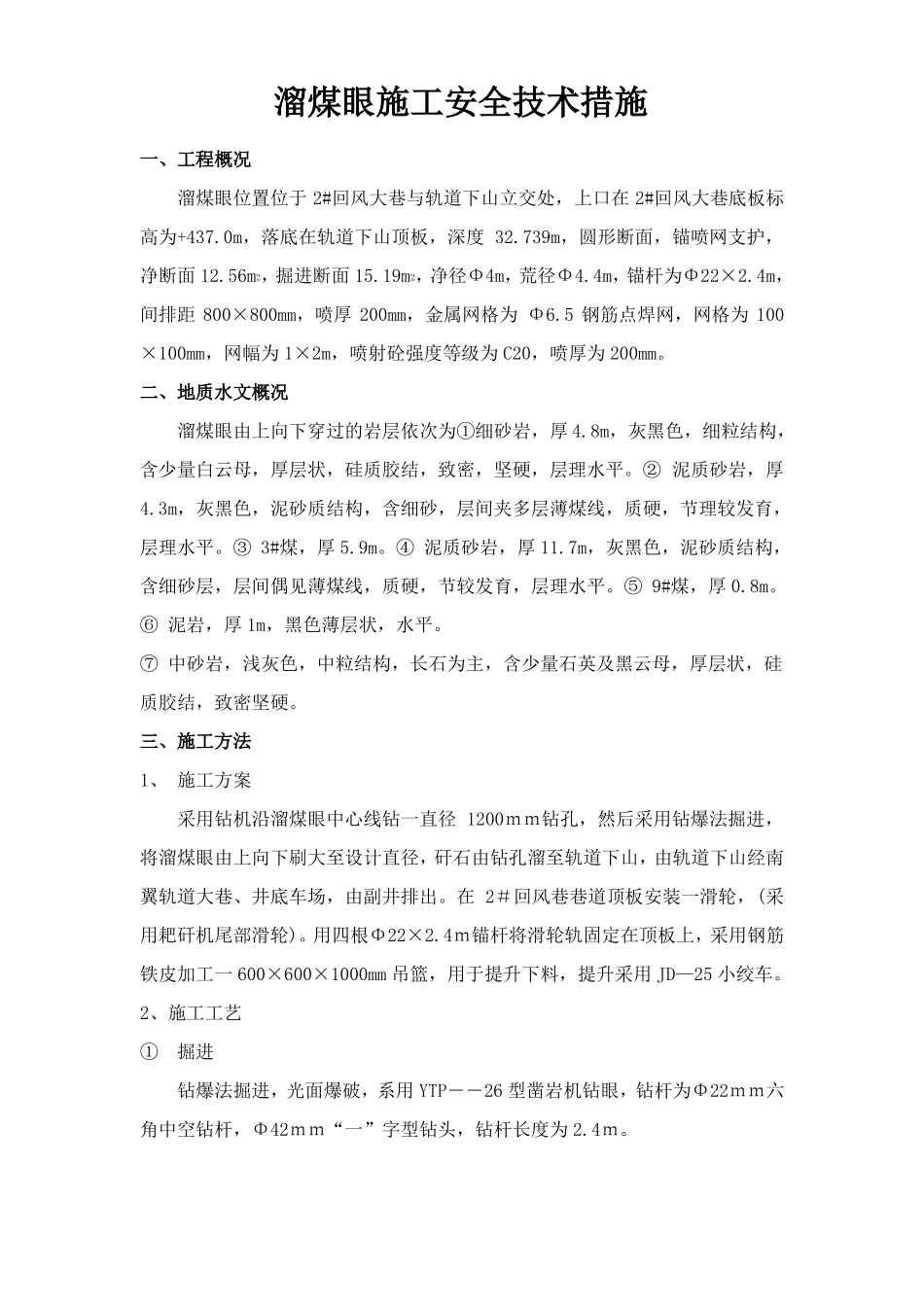

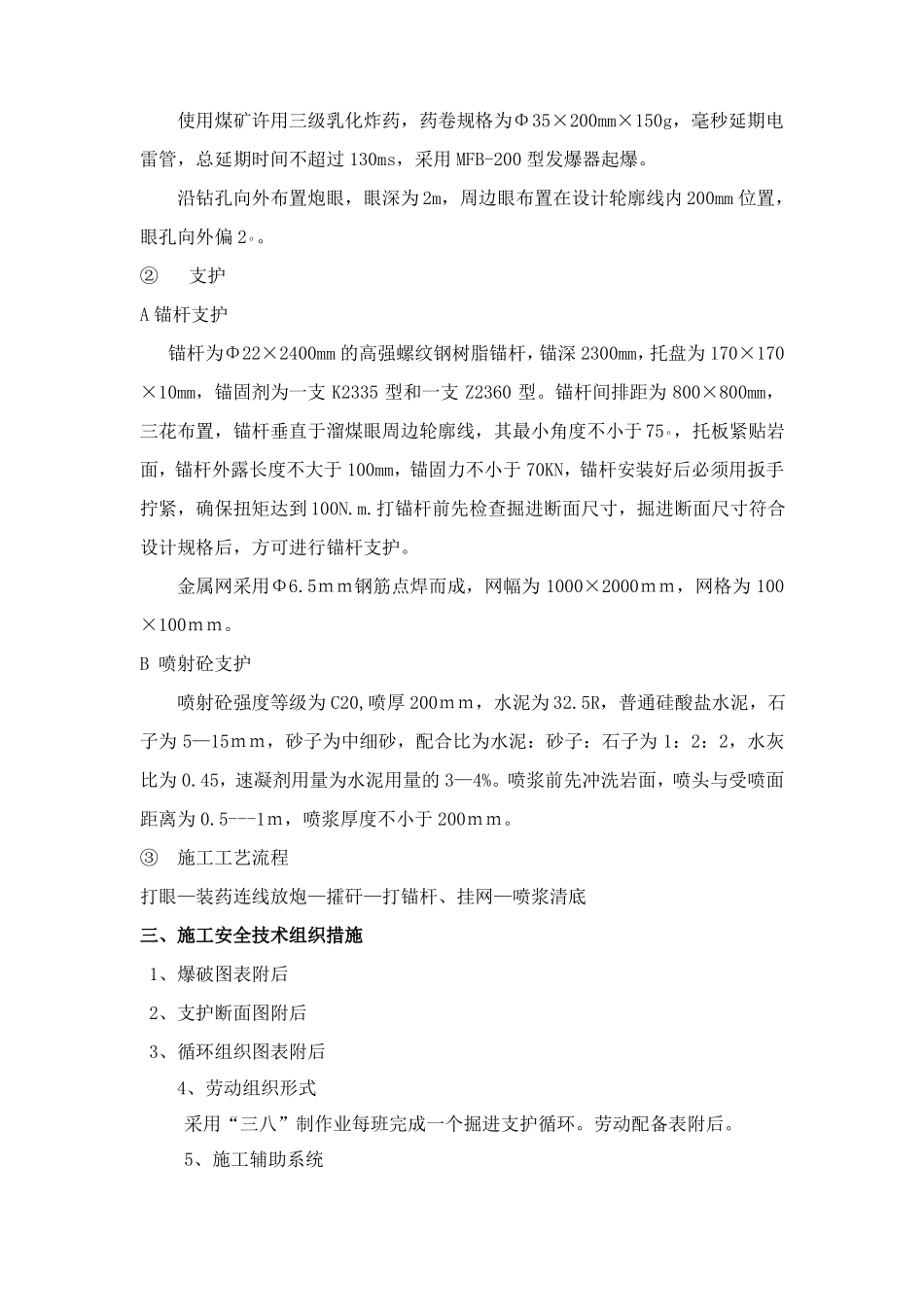

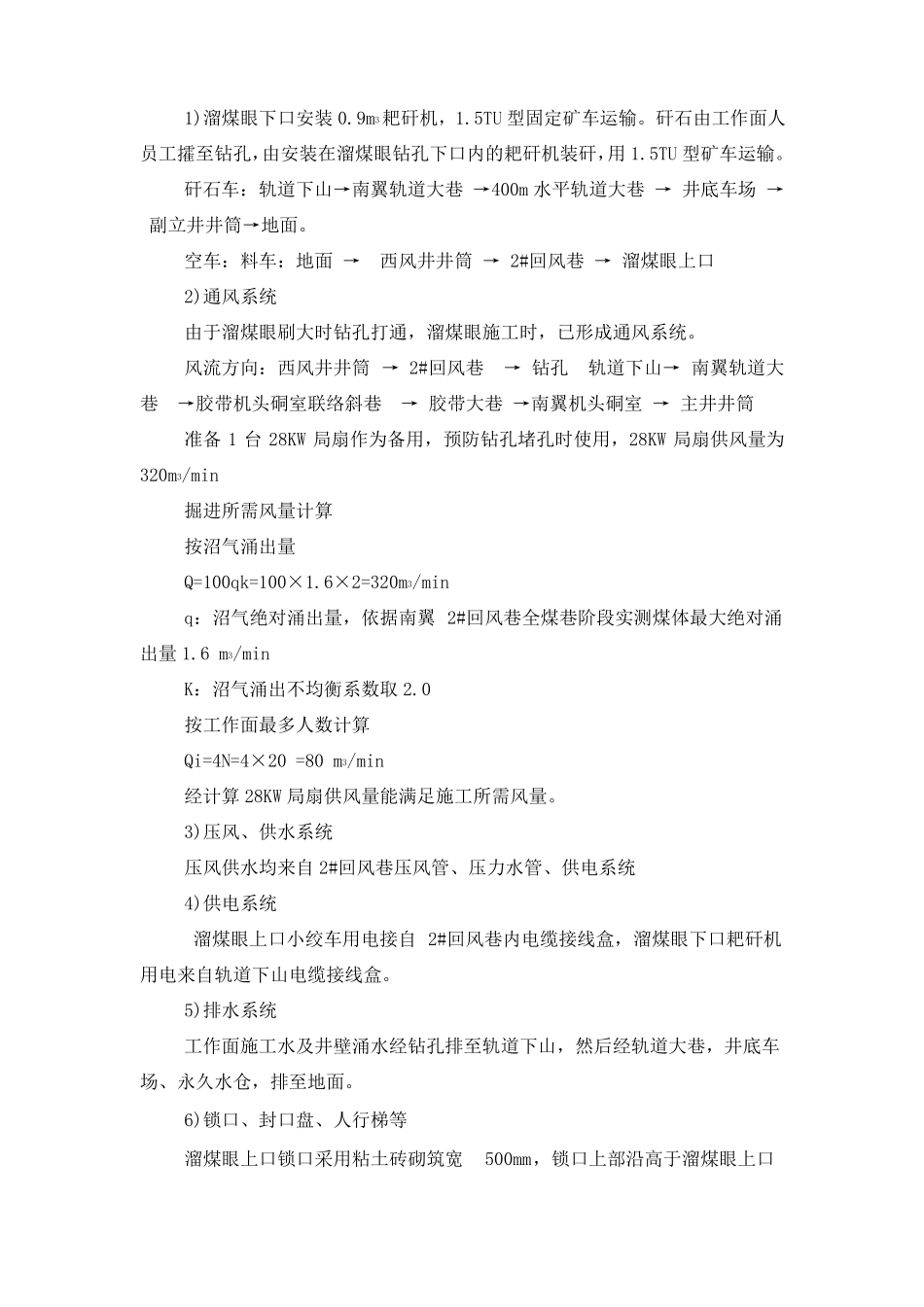

溜煤眼施工安全技术措施一、工程概况溜煤眼位置位于2#回风大巷与轨道下山立交处，上口在2#回风大巷底板标高为+437.0m，落底在轨道下山顶板，深度32.739m，圆形断面，锚喷网支护，净断面12.56m2，掘进断面15.19m2，净径Φ4m，荒径Φ4.4m，锚杆为Φ22×2.4m，间排距800×800mm，喷厚200mm，金属网格为Φ6.5钢筋点焊网，网格为100×100mm，网幅为1×2m，喷射砼强度等级为C20，喷厚为200mm。二、地质水文概况溜煤眼由上向下穿过的岩层依次为①细砂岩，厚4.8m，灰黑色，细粒结构，含少量白云母，厚层状，硅质胶结，致密，坚硬，层理水平。②泥质砂岩，厚4.3m，灰黑色，泥砂质结构，含细砂，层间夹多层薄煤线，质硬，节理较发育，层理水平。③3#煤，厚5.9m。④泥质砂岩，厚11.7m，灰黑色，泥砂质结构，含细砂层，层间偶见薄煤线，质硬，节较发育，层理水平。⑤9#煤，厚0.8m。⑥泥岩，厚1m，黑色薄层状，水平。⑦中砂岩，浅灰色，中粒结构，长石为主，含少量石英及黑云母，厚层状，硅质胶结，致密坚硬。三、施工方法1、施工方案采用钻机沿溜煤眼中心线钻一直径1200ｍｍ钻孔，然后采用钻爆法掘进，将溜煤眼由上向下刷大至设计直径，矸石由钻孔溜至轨道下山，由轨道下山经南翼轨道大巷、井底车场，由副井排出。在2＃回风巷巷道顶板安装一滑轮，(采用耙矸机尾部滑轮)。用四根Φ22×2.4ｍ锚杆将滑轮轨固定在顶板上，采用钢筋铁皮加工一600×600×1000mm吊篮，用于提升下料，提升采用JD—25小绞车。2、施工工艺①掘进钻爆法掘进，光面爆破，系用YTP――26型凿岩机钻眼，钻杆为Φ22ｍｍ六角中空钻杆，Φ42ｍｍ“一”字型钻头，钻杆长度为2.4ｍ。使用煤矿许用三级乳化炸药，药卷规格为Φ35×200mm×150g，毫秒延期电雷管，总延期时间不超过130ms，采用MFB-200型发爆器起爆。沿钻孔向外布置炮眼，眼深为2m，周边眼布置在设计轮廓线内200mm位置，眼孔向外偏2ο。②支护A锚杆支护锚杆为Φ22×2400mm的高强螺纹钢树脂锚杆，锚深2300mm，托盘为170×170×10mm，锚固剂为一支K2335型和一支Z2360型。锚杆间排距为800×800mm，三花布置，锚杆垂直于溜煤眼周边轮廓线，其最小角度不小于75ο，托板紧贴岩面，锚杆外露长度不大于100mm，锚固力不小于70KN，锚杆安装好后必须用扳手拧紧，确保扭矩达到100N.m.打锚杆前先检查掘进断面尺寸，掘进断面尺寸符合设计规格后，方可进行锚杆支护。金属网采用Φ6.5ｍｍ钢筋点焊而成，网幅为1000×2000ｍｍ，网格为100×100ｍｍ。B喷射砼支护喷射砼强度等级为C20,喷厚200ｍｍ，水泥为32.5R，普通硅酸盐水泥，石子为5—15ｍｍ，砂子为中细砂，配合比为水泥：砂子：石子为1：2：2，水灰比为0.45，速凝剂用量为水泥用量的3—4%。喷浆前先冲洗岩面，喷头与受喷面距离为0.5---1ｍ，喷浆厚度不小于200ｍｍ。③施工工艺流程打眼—装药连线放炮—攉矸—打锚杆、挂网—喷浆清底三、施工安全技术组织措施1、爆破图表附后2、支护断面图附后3、循环组织图表附后4、劳动组织形式采用“三八”制作业每班完成一个掘进支护循环。劳动配备表附后。5、施工辅助系统1)溜煤眼下口安装0.9m耙矸机，1.5TU型固定矿车运输。矸石由工作面人员工攉至钻孔，由安装在溜煤眼钻孔下口内的耙矸机装矸，用1.5TU型矿车运输。矸石车：轨道下山→南翼轨道大巷→400m水平轨道大巷→井底车场→副立井井筒→地面。空车：料车：地面→西风井井筒→2#回风巷→溜煤眼上口2)通风系统由于溜煤眼刷大时钻孔打通，溜煤眼施工时，已形成通风系统。风流方向：西风井井筒→2#回风巷→钻孔轨道下山→南翼轨道大巷→胶带机头硐室联络斜巷→胶带大巷→南翼机头硐室→主井井筒准备1台28KW局扇作为备用，预防钻孔堵孔时使用，28KW局扇供风量为320m3/min掘进所需风量计算按沼气涌出量Q=100qk=100×1.6×2=320m3/minq：沼气绝对涌出量，依据南翼2#回风巷全煤巷阶段实测煤体最大绝对涌出量1.6m3/minK：沼气涌出不均衡系数取2.0按工作面最多人数计算Qi=4N=4×20=80m3/min经计算28KW局扇供风量能满足施工所需风量。3)压风、供水系统压风供水均来自2#回风巷压风管、压力水管、供电系统4)供电系统溜煤眼上口小绞车用电接自2#回风巷内电...
