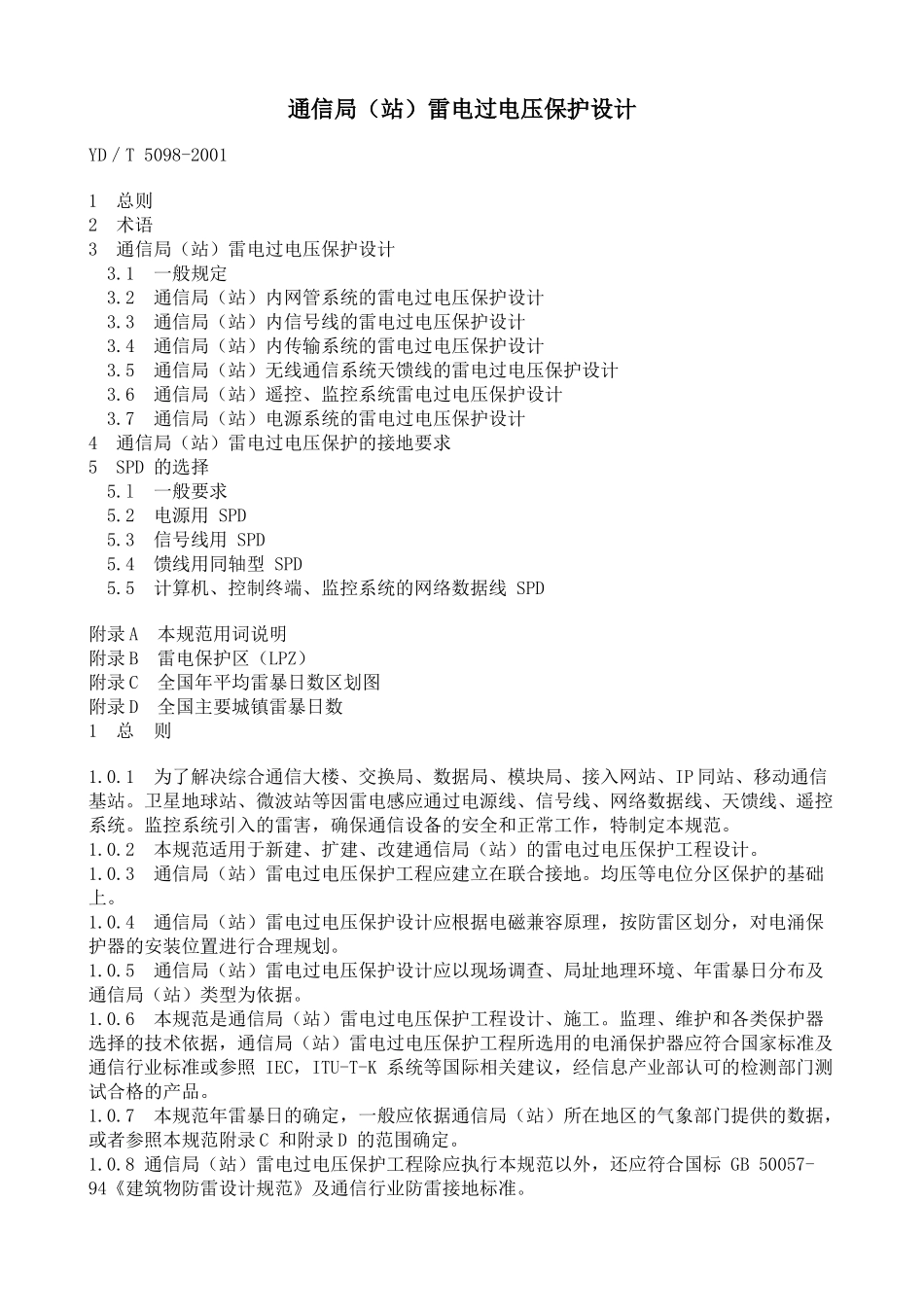

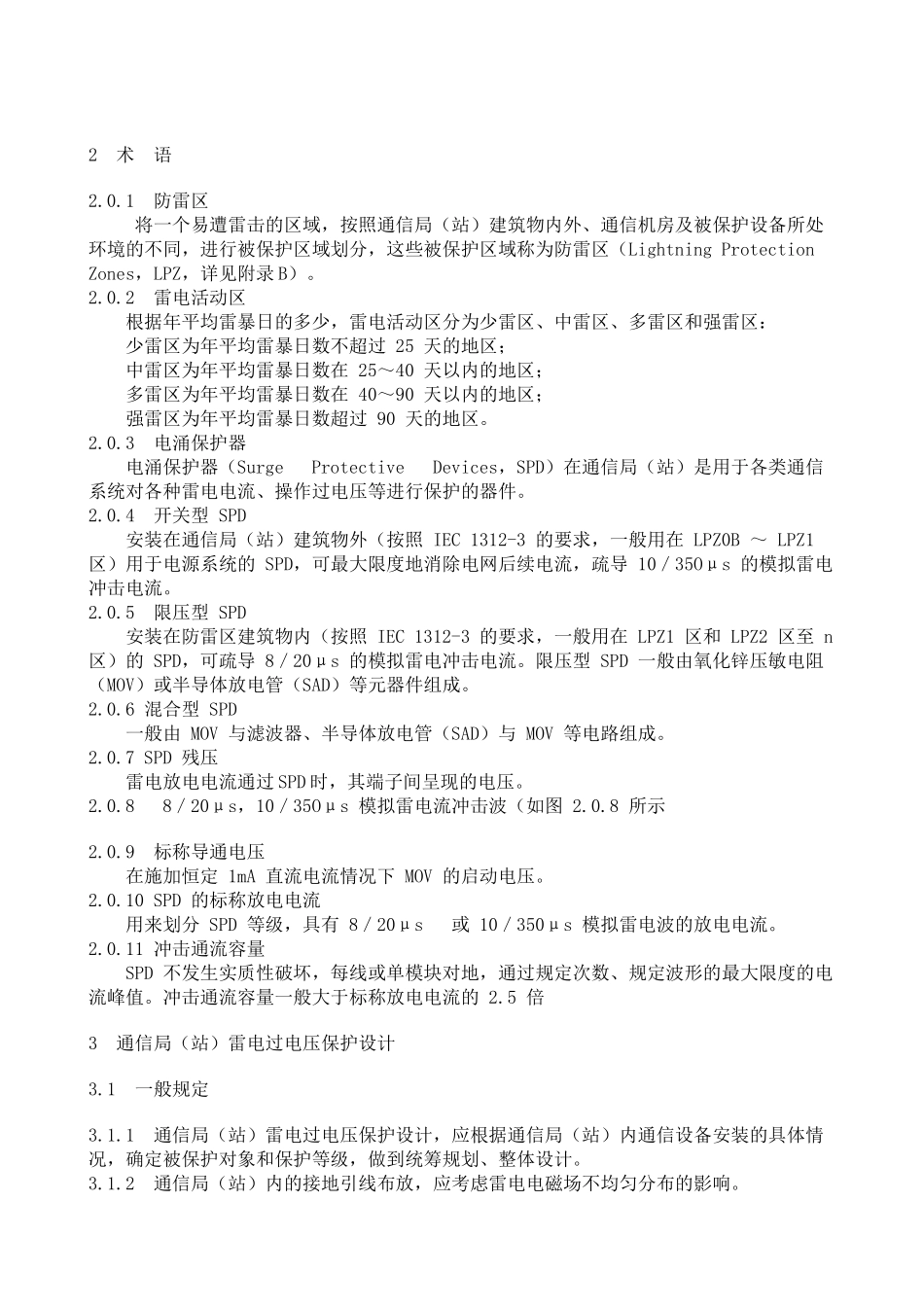

通信局（站）雷电过电压保护设计YD／T5098-20011总则2术语3通信局（站）雷电过电压保护设计3.1一般规定3.2通信局（站）内网管系统的雷电过电压保护设计3.3通信局（站）内信号线的雷电过电压保护设计3.4通信局（站）内传输系统的雷电过电压保护设计3.5通信局（站）无线通信系统天馈线的雷电过电压保护设计3.6通信局（站）遥控、监控系统雷电过电压保护设计3.7通信局（站）电源系统的雷电过电压保护设计4通信局（站）雷电过电压保护的接地要求5SPD的选择5.l一般要求5.2电源用SPD5.3信号线用SPD5.4馈线用同轴型SPD5.5计算机、控制终端、监控系统的网络数据线SPD附录A本规范用词说明附录B雷电保护区（LPZ）附录C全国年平均雷暴日数区划图附录D全国主要城镇雷暴日数1总则1.0.1为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP同站、移动通信基站。卫星地球站、微波站等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统。监控系统引入的雷害，确保通信设备的安全和正常工作，特制定本规范。1.0.2本规范适用于新建、扩建、改建通信局（站）的雷电过电压保护工程设计。1.0.3通信局（站）雷电过电压保护工程应建立在联合接地。均压等电位分区保护的基础上。1.0.4通信局（站）雷电过电压保护设计应根据电磁兼容原理，按防雷区划分，对电涌保护器的安装位置进行合理规划。1.0.5通信局（站）雷电过电压保护设计应以现场调查、局址地理环境、年雷暴日分布及通信局（站）类型为依据。1.0.6本规范是通信局（站）雷电过电压保护工程设计、施工。监理、维护和各类保护器选择的技术依据，通信局（站）雷电过电压保护工程所选用的电涌保护器应符合国家标准及通信行业标准或参照IEC，ITU-T-K系统等国际相关建议，经信息产业部认可的检测部门测试合格的产品。1.0.7本规范年雷暴日的确定，一般应依据通信局（站）所在地区的气象部门提供的数据，或者参照本规范附录C和附录D的范围确定。1.0.8通信局（站）雷电过电压保护工程除应执行本规范以外，还应符合国标GB50057-94《建筑物防雷设计规范》及通信行业防雷接地标准。2术语2.0.1防雷区将一个易遭雷击的区域，按照通信局（站）建筑物内外、通信机房及被保护设备所处环境的不同，进行被保护区域划分，这些被保护区域称为防雷区（LightningProtectionZones，LPZ，详见附录B）。2.0.2雷电活动区根据年平均雷暴日的多少，雷电活动区分为少雷区、中雷区、多雷区和强雷区：少雷区为年平均雷暴日数不超过25天的地区；中雷区为年平均雷暴日数在25～40天以内的地区；多雷区为年平均雷暴日数在40～90天以内的地区；强雷区为年平均雷暴日数超过90天的地区。2.0.3电涌保护器电涌保护器（SurgeProtectiveDevices，SPD）在通信局（站）是用于各类通信系统对各种雷电电流、操作过电压等进行保护的器件。2.0.4开关型SPD安装在通信局（站）建筑物外（按照IEC1312-3的要求，一般用在LPZ0B～LPZ1区）用于电源系统的SPD，可最大限度地消除电网后续电流，疏导10／35Oμs的模拟雷电冲击电流。2.0.5限压型SPD安装在防雷区建筑物内（按照IEC1312-3的要求，一般用在LPZ1区和LPZ2区至n区）的SPD，可疏导8／20μs的模拟雷电冲击电流。限压型SPD一般由氧化锌压敏电阻（MOV）或半导体放电管（SAD）等元器件组成。2.0.6混合型SPD一般由MOV与滤波器、半导体放电管（SAD）与MOV等电路组成。2.0.7SPD残压雷电放电电流通过SPD时，其端子间呈现的电压。2.0.88／20μs，10／35Oμs模拟雷电流冲击波（如图2.0.8所示2.0.9标称导通电压在施加恒定1mA直流电流情况下MOV的启动电压。2.0.10SPD的标称放电电流用来划分SPD等级，具有8／20μs或10／350μs模拟雷电波的放电电流。2.0.11冲击通流容量SPD不发生实质性破坏，每线或单模块对地，通过规定次数、规定波形的最大限度的电流峰值。冲击通流容量一般大于标称放电电流的2.5倍3通信局（站）雷电过电压保护设计3.1一般规定3.1.1通信局（站）雷电过电压保护设计，应根据通信局（站）内通信设备安装的具体情况，确定被保护对象和保护等级，做到统筹规划、整体设计。3.1.2通信局（站）内的接地引线布放，应考虑雷电电磁场不均匀...
