网络机房防雷方案(专业级)VIP免费

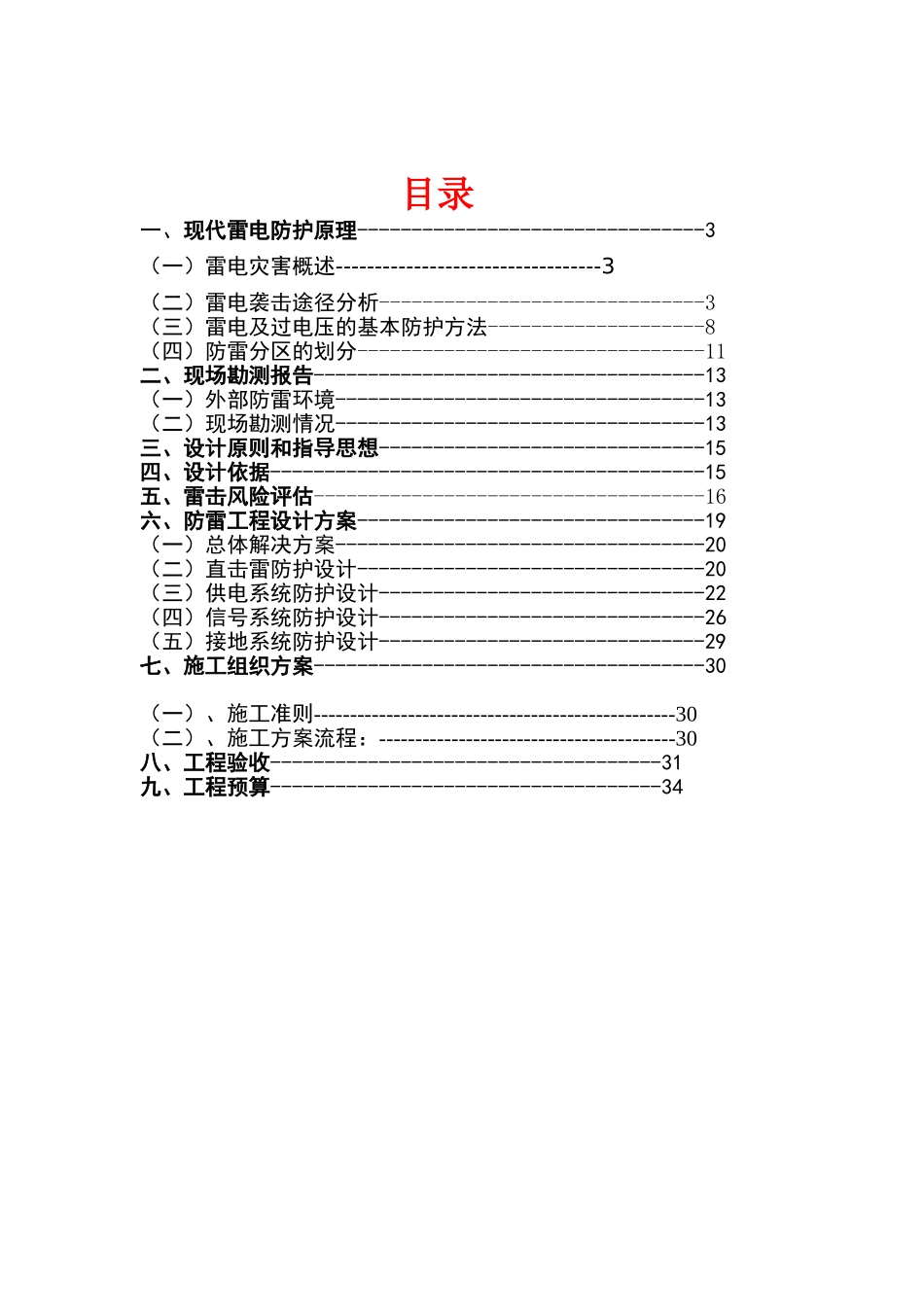

目录一、现代雷电防护原理--------------------------------3（一）雷电灾害概述----------------------------------3（二）雷电袭击途径分析------------------------------3（三）雷电及过电压的基本防护方法--------------------8（四）防雷分区的划分--------------------------------11二、现场勘测报告------------------------------------13（一）外部防雷环境----------------------------------13（二）现场勘测情况----------------------------------13三、设计原则和指导思想------------------------------15四、设计依据----------------------------------------15五、雷击风险评估------------------------------------16六、防雷工程设计方案--------------------------------19（一）总体解决方案----------------------------------20（二）直击雷防护设计--------------------------------20（三）供电系统防护设计------------------------------22（四）信号系统防护设计------------------------------26（五）接地系统防护设计------------------------------29七、施工组织方案------------------------------------30（一）、施工准则--------------------------------------------------30（二）、施工方案流程：-----------------------------------------30八、工程验收------------------------------------31九、工程预算------------------------------------34一、现代雷电防护原理（一）雷电灾害概述雷电灾害是“联合国国际减灾十年”公布的最严重的十种自然灾害之一。全球每年因雷击造成人员伤亡，财产损失不计其数，导致火灾、爆炸，建筑物毁坏等事故频繁发生，从卫星、通信、导航、计算机网络直到每个家庭的家用电器都遭到雷电灾害的严重威胁。据不完全统计，我国每年雷击造成人员伤亡达3000-4000人，财产损失在100亿元人民以上。2005年雷电灾害事故分析近年来，随着社会经济发展和现代化水平的提高，特别是信息技术的快速发展，城市高层建筑的日益增多，雷电灾害的危害程度和造成的经济损失及社会影响也越来越大。当人类社会进入电子信息时代后，雷灾出现的特点与以往有极大的不同，可以概括为：（1）受灾面大大扩大，从电力、建筑这两个传统领域扩展到几乎所有的行业，特点是与高新技术关系最密切的领域，如航天航空、国防、邮电通信、计算机、电子业、石油化工、金融证券等。（2）从二维空间入侵变为三维空间。从闪电直击和过电压波沿线传输变为空间闪电的脉冲电磁场从三维空间入侵到任何角落，无孔不入的造成灾害，因而防雷工程已从防直击雷、感应雷进入防雷电电磁脉冲（LEMP）。前面是指雷的受灾行业面扩大了，这里指雷电灾害的空间范围扩大了。（3）雷灾的经济损失和危害程度大大增加了，它袭击的对象本身的直接经济损失有时并不太大，而由此产生的间接经济损失和影响就难以估计。例如一九九九年八月二十七日凌晨2点，某移动基站遭受雷击，导致通讯中断数小时，其直接损失是有限的，但间接损失将大大超过直接损失。（4）产生上述特点的根本原因，也就是关键性的特点是雷灾的主要对象已集中在微电子器件设备上，雷电的本身并没有变，而是科学技术的发展，使得人类社会的生产生活状况变了。微电子技术的应用渗透到各种生产和生活领域。微电子器件极端灵敏这一特点很容易受到无孔子不入的LEMP的作用。造成微电子设备的失控或者损坏。因此，防雷减灾工作已引起各级政府和全社会的广泛关注，被列为估算安全生产的重要内容，国家和各地方及行业的强制性防雷标准和法规纷纷出台，并加大了防雷安全检查的执法力度，以保障广大人民群众的人身和国家财产安全。国务院和国家气象局于2000年分别颁布并实施的《中华人民共和国气象法》及《防雷减灾管理办法》成为各级地方政府和行业执行防雷减灾管理的指导性方针，并制定了《建筑防雷设计规范》GB50057-94、《建筑物电子信息系统防雷技术规范》GB50343-2004等国家强制性规范，作为防雷减灾工作的执行标准。（二）雷电袭击途径分析1、直接雷击雷电直接击中建筑物或暴露在空间的各种设备、各种架空金...
