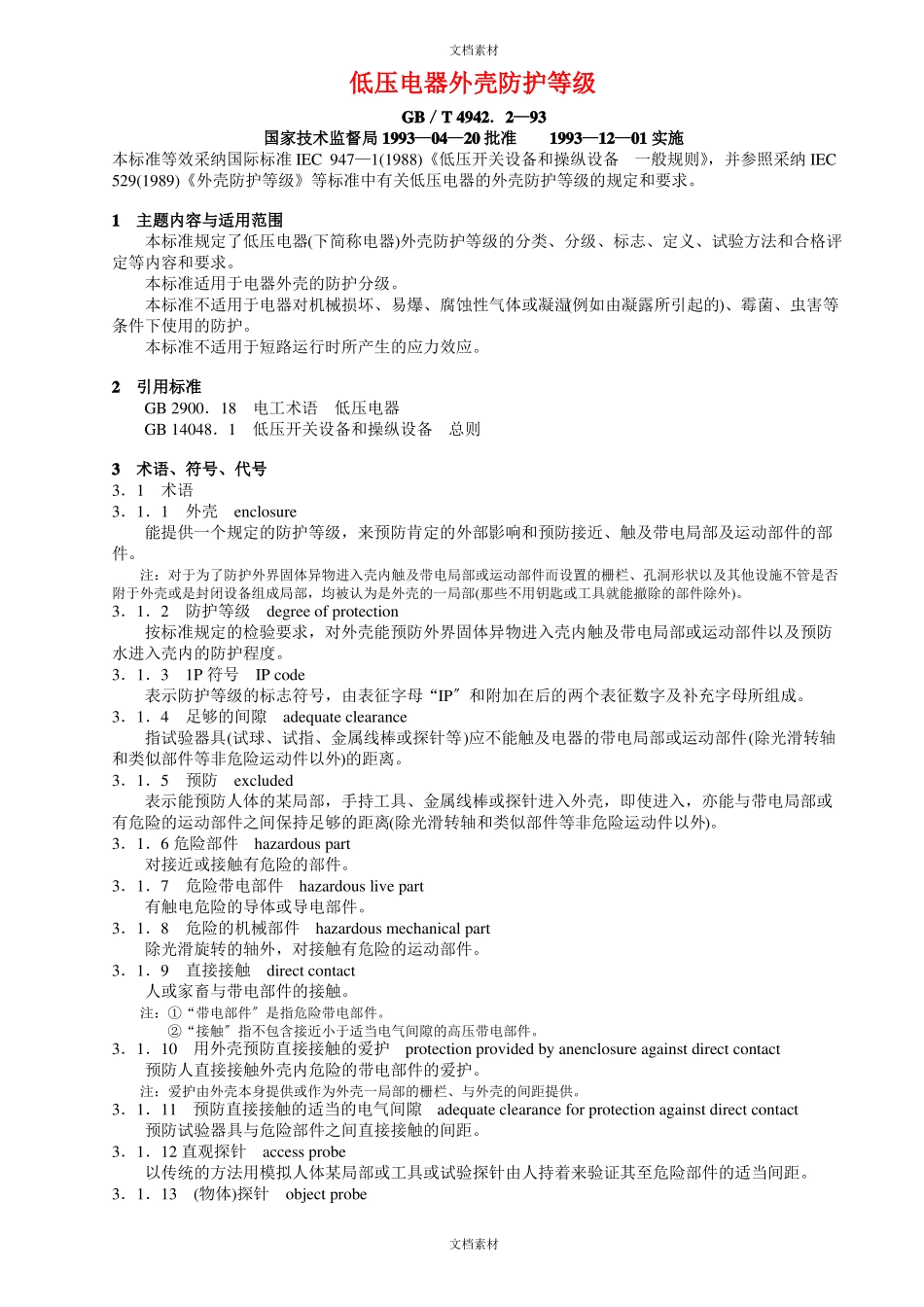

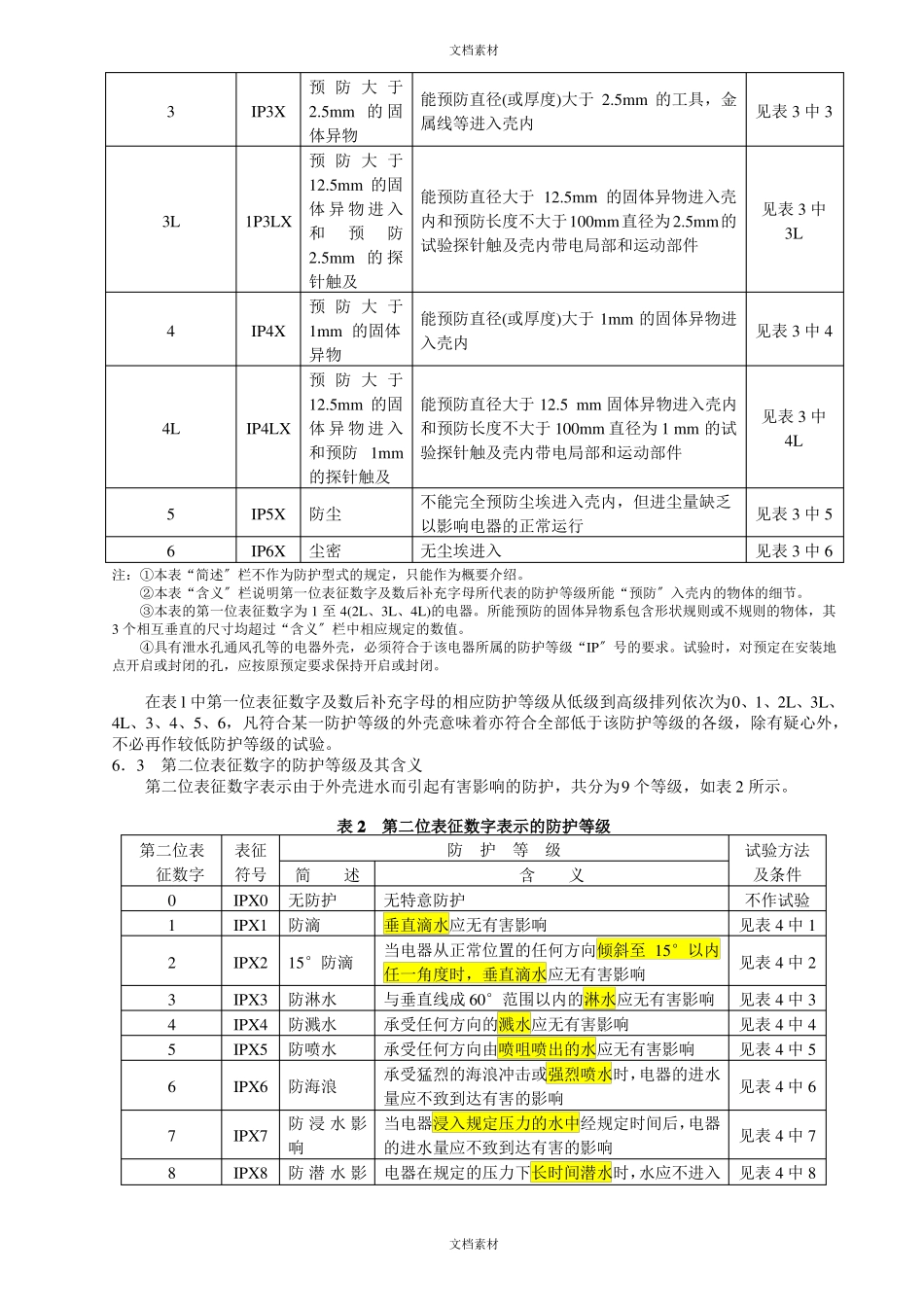

文档素材低压电器外壳防护等级GB／T4942．2—93国家技术监督局1993—04—20批准1993—12—01实施本标准等效采纳国际标准IEC947—1(1988)《低压开关设备和操纵设备一般规则》，并参照采纳IEC529(1989)《外壳防护等级》等标准中有关低压电器的外壳防护等级的规定和要求。1主题内容与适用范围本标准规定了低压电器(下简称电器)外壳防护等级的分类、分级、标志、定义、试验方法和合格评定等内容和要求。本标准适用于电器外壳的防护分级。本标准不适用于电器对机械损坏、易爆、腐蚀性气体或凝湿(例如由凝露所引起的)、霉菌、虫害等条件下使用的防护。本标准不适用于短路运行时所产生的应力效应。2引用标准GB2900．18电工术语低压电器GB14048．1低压开关设备和操纵设备总则3术语、符号、代号3．1术语3．1．1外壳enclosure能提供一个规定的防护等级，来预防肯定的外部影响和预防接近、触及带电局部及运动部件的部件。注：对于为了防护外界固体异物进入壳内触及带电局部或运动部件而设置的栅栏、孔洞形状以及其他设施不管是否附于外壳或是封闭设备组成局部，均被认为是外壳的一局部(那些不用钥匙或工具就能撤除的部件除外)。3．1．2防护等级degreeofprotection按标准规定的检验要求，对外壳能预防外界固体异物进入壳内触及带电局部或运动部件以及预防水进入壳内的防护程度。3．1．31P符号IPcode表示防护等级的标志符号，由表征字母“IP〞和附加在后的两个表征数字及补充字母所组成。3．1．4足够的间隙adequateclearance指试验器具(试球、试指、金属线棒或探针等)应不能触及电器的带电局部或运动部件(除光滑转轴和类似部件等非危险运动件以外)的距离。3．1．5预防excluded表示能预防人体的某局部，手持工具、金属线棒或探针进入外壳，即使进入，亦能与带电局部或有危险的运动部件之间保持足够的距离(除光滑转轴和类似部件等非危险运动件以外)。3．1．6危险部件hazardouspart对接近或接触有危险的部件。3．1．7危险带电部件hazardouslivepart有触电危险的导体或导电部件。3．1．8危险的机械部件hazardousmechanicalpart除光滑旋转的轴外，对接触有危险的运动部件。3．1．9直接接触directcontact人或家畜与带电部件的接触。注：①“带电部件〞是指危险带电部件。②“接触〞指不包含接近小于适当电气间隙的高压带电部件。3．1．10用外壳预防直接接触的爱护protectionprovidedbyanenclosureagainstdirectcontact预防人直接接触外壳内危险的带电部件的爱护。注：爱护由外壳本身提供或作为外壳一局部的栅栏、与外壳的间距提供。3．1．11预防直接接触的适当的电气间隙adequateclearanceforprotectionagainstdirectcontact预防试验器具与危险部件之间直接接触的间距。3．1．12直观探针accessprobe以传统的方法用模拟人体某局部或工具或试验探针由人持着来验证其至危险部件的适当间距。3．1．13(物体)探针objectprobe文档素材文档素材模拟外界固体异物进入外壳的可能性验证用的试验探针。3．1．14孔洞(开孔)opening外壳本身存在的或可以是由试验探针在施加了规定的力后而形成的间隙或缝隙。3．1．15除3．1～3．1．14条规定者外，本标准还引用GB／T2900．18《电工术语低压电器》中与本标准有关的术语及其定义。3．2符号、代号IP：表示防护等级符号的表征字母。w：表示在特定气候条件下使用的补充字母。N：表示在特定尘埃环境条件下使用的补充字母。L：表示在规定固体异物条件下使用的补充字母。4防护型式与要求4．1本标准规定了电器外壳具有以下两种型式4．1．1预防人体触及或接近壳内带电局部和触及壳内的运动部件(光滑的转轴和类似部件等非危险运动件除外)，以及预防固体异物进入电器外壳内部。4．1．2预防水进入电器外壳内部而引起有害的影响。4．2本标准仅考虑在各个方面均符合设计规定的外壳，在正常使用条件下，外壳的材料和工艺应能保证其性能符合本标准的防护要求。4．3对仅为人身平安而设置在外壳周围的栅栏等防护措施应不算作外壳的一局部；而对于为了防护外界固体异物进入壳内触及带电局部及运动部件而设的壳内栅栏(绝缘隔板)，应视为外壳的一局部。4．4在外壳底部有时为了预防由于凝露和(...
