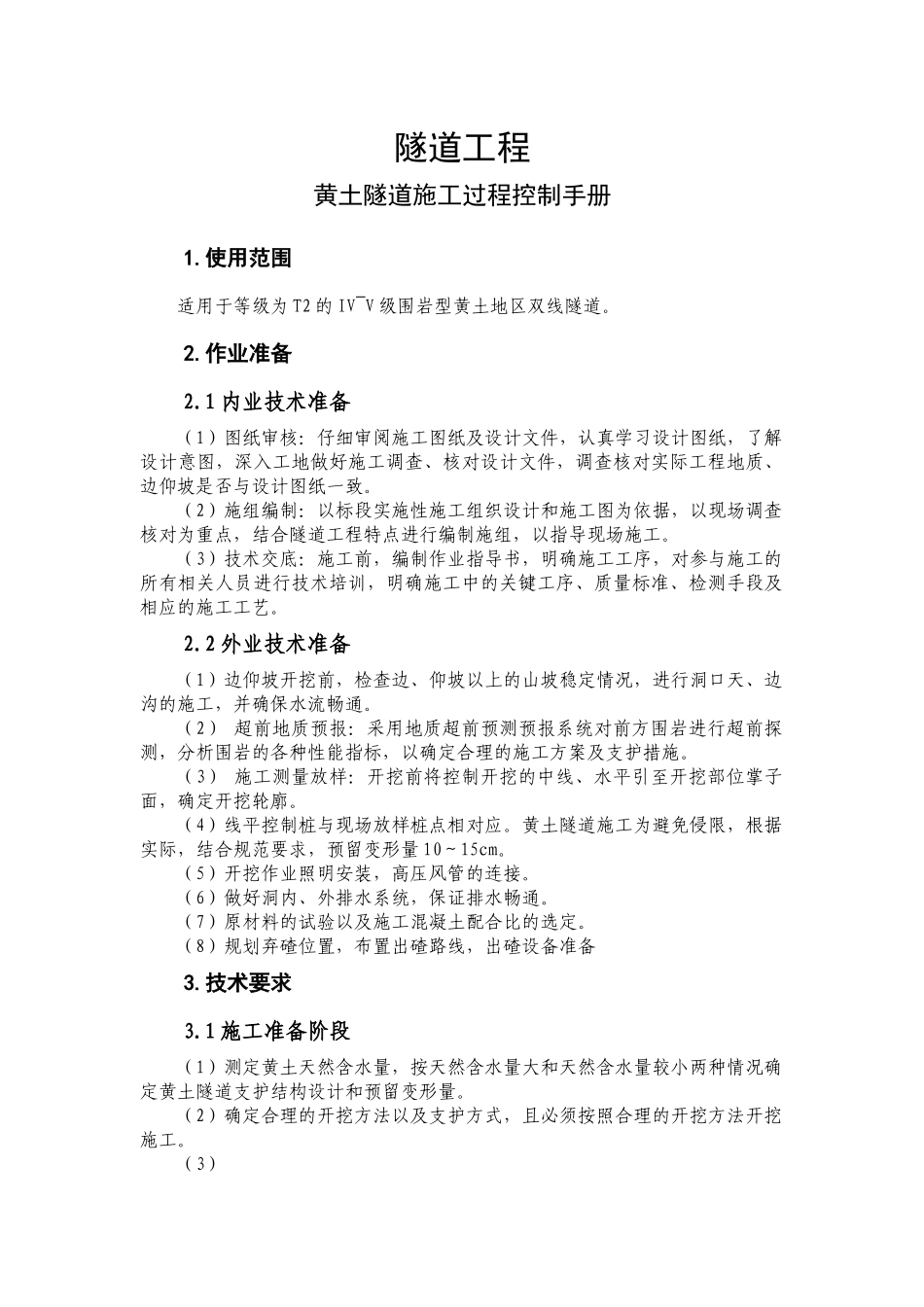

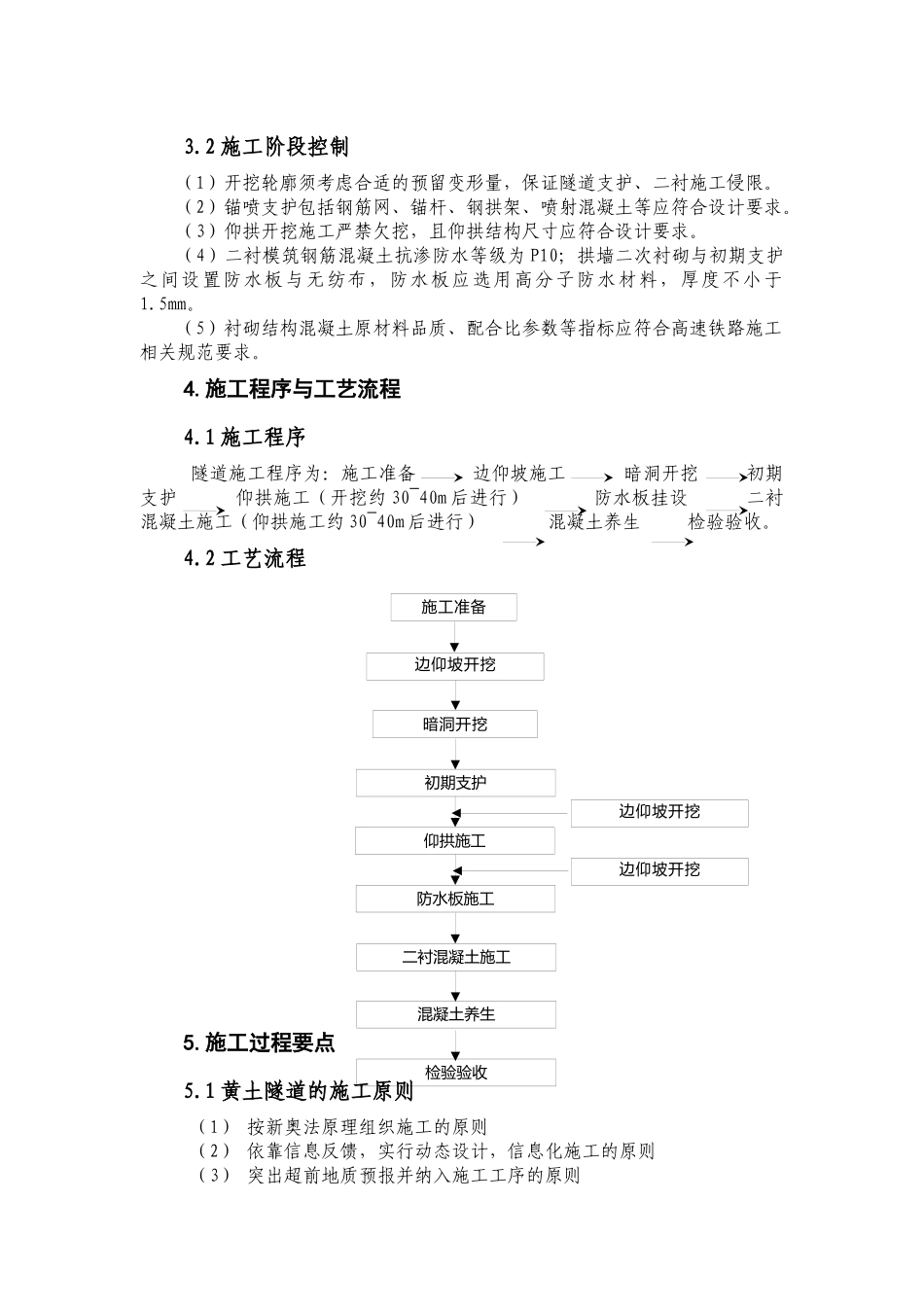

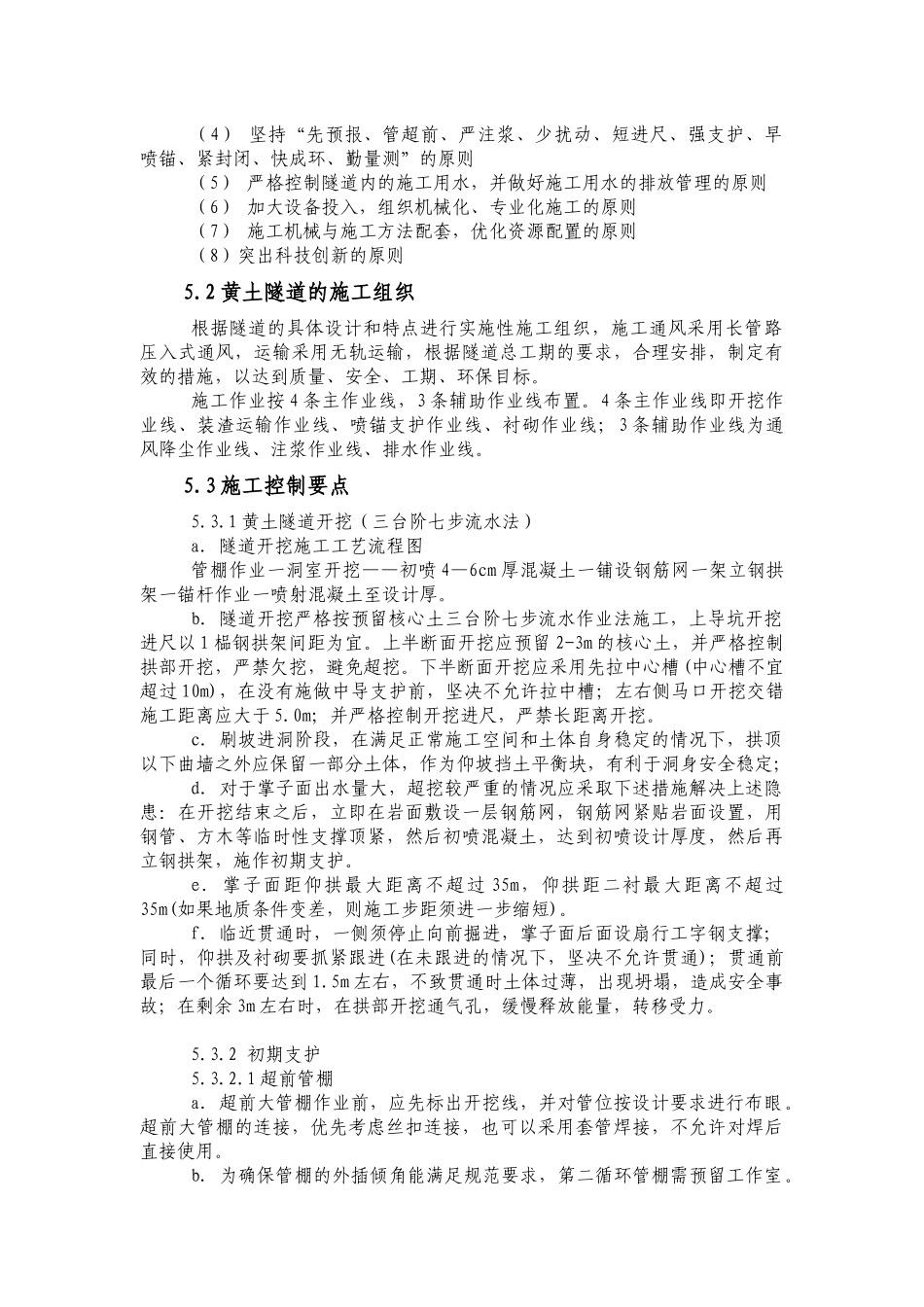

隧道工程黄土隧道施工过程控制手册1.使用范围适用于等级为T2的IV~V级围岩型黄土地区双线隧道。2.作业准备2.1内业技术准备（1）图纸审核：仔细审阅施工图纸及设计文件，认真学习设计图纸，了解设计意图，深入工地做好施工调查、核对设计文件，调查核对实际工程地质、边仰坡是否与设计图纸一致。（2）施组编制：以标段实施性施工组织设计和施工图为依据，以现场调查核对为重点，结合隧道工程特点进行编制施组，以指导现场施工。（3）技术交底：施工前，编制作业指导书，明确施工工序，对参与施工的所有相关人员进行技术培训，明确施工中的关键工序、质量标准、检测手段及相应的施工工艺。2.2外业技术准备（1）边仰坡开挖前，检查边、仰坡以上的山坡稳定情况，进行洞口天、边沟的施工，并确保水流畅通。（2）超前地质预报：采用地质超前预测预报系统对前方围岩进行超前探测，分析围岩的各种性能指标，以确定合理的施工方案及支护措施。（3）施工测量放样：开挖前将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓。（4）线平控制桩与现场放样桩点相对应。黄土隧道施工为避免侵限，根据实际，结合规范要求，预留变形量10～15cm。（5）开挖作业照明安装，高压风管的连接。（6）做好洞内、外排水系统，保证排水畅通。（7）原材料的试验以及施工混凝土配合比的选定。（8）规划弃碴位置，布置出碴路线，出碴设备准备3.技术要求3.1施工准备阶段（1）测定黄土天然含水量，按天然含水量大和天然含水量较小两种情况确定黄土隧道支护结构设计和预留变形量。（2）确定合理的开挖方法以及支护方式，且必须按照合理的开挖方法开挖施工。（3）暗洞开挖初期支护施工准备边仰坡开挖仰拱施工防水板施工二衬混凝土施工边仰坡开挖边仰坡开挖混凝土养生检验验收3.2施工阶段控制（1）开挖轮廓须考虑合适的预留变形量，保证隧道支护、二衬施工侵限。（2）锚喷支护包括钢筋网、锚杆、钢拱架、喷射混凝土等应符合设计要求。（3）仰拱开挖施工严禁欠挖，且仰拱结构尺寸应符合设计要求。（4）二衬模筑钢筋混凝土抗渗防水等级为P10；拱墙二次衬砌与初期支护之间设置防水板与无纺布，防水板应选用高分子防水材料，厚度不小于1.5mm。（5）衬砌结构混凝土原材料品质、配合比参数等指标应符合高速铁路施工相关规范要求。4.施工程序与工艺流程4.1施工程序隧道施工程序为：施工准备边仰坡施工暗洞开挖初期支护仰拱施工（开挖约30~40m后进行）防水板挂设二衬混凝土施工（仰拱施工约30~40m后进行）混凝土养生检验验收。4.2工艺流程5.施工过程要点5.1黄土隧道的施工原则（1）按新奥法原理组织施工的原则（2）依靠信息反馈，实行动态设计，信息化施工的原则（3）突出超前地质预报并纳入施工工序的原则（4）坚持“先预报、管超前、严注浆、少扰动、短进尺、强支护、早喷锚、紧封闭、快成环、勤量测”的原则（5）严格控制隧道内的施工用水，并做好施工用水的排放管理的原则（6）加大设备投入，组织机械化、专业化施工的原则（7）施工机械与施工方法配套，优化资源配置的原则（8）突出科技创新的原则5.2黄土隧道的施工组织根据隧道的具体设计和特点进行实施性施工组织，施工通风采用长管路压入式通风，运输采用无轨运输，根据隧道总工期的要求，合理安排，制定有效的措施，以达到质量、安全、工期、环保目标。施工作业按4条主作业线，3条辅助作业线布置。4条主作业线即开挖作业线、装渣运输作业线、喷锚支护作业线、衬砌作业线；3条辅助作业线为通风降尘作业线、注浆作业线、排水作业线。5.3施工控制要点5.3.1黄土隧道开挖（三台阶七步流水法）a．隧道开挖施工工艺流程图管棚作业一洞室开挖——初喷4—6cm厚混凝土一铺设钢筋网一架立钢拱架一锚杆作业一喷射混凝土至设计厚。b．隧道开挖严格按预留核心土三台阶七步流水作业法施工，上导坑开挖进尺以1榀钢拱架间距为宜。上半断面开挖应预留2-3m的核心土，并严格控制拱部开挖，严禁欠挖，避免超挖。下半断面开挖应采用先拉中心槽(中心槽不宜超过10m)，在没有施做中导支护前，坚决不允许拉中槽；左右侧马口开挖交错施工距离应大于5.0m；并严格控制开挖进尺，严禁长距离开挖...
