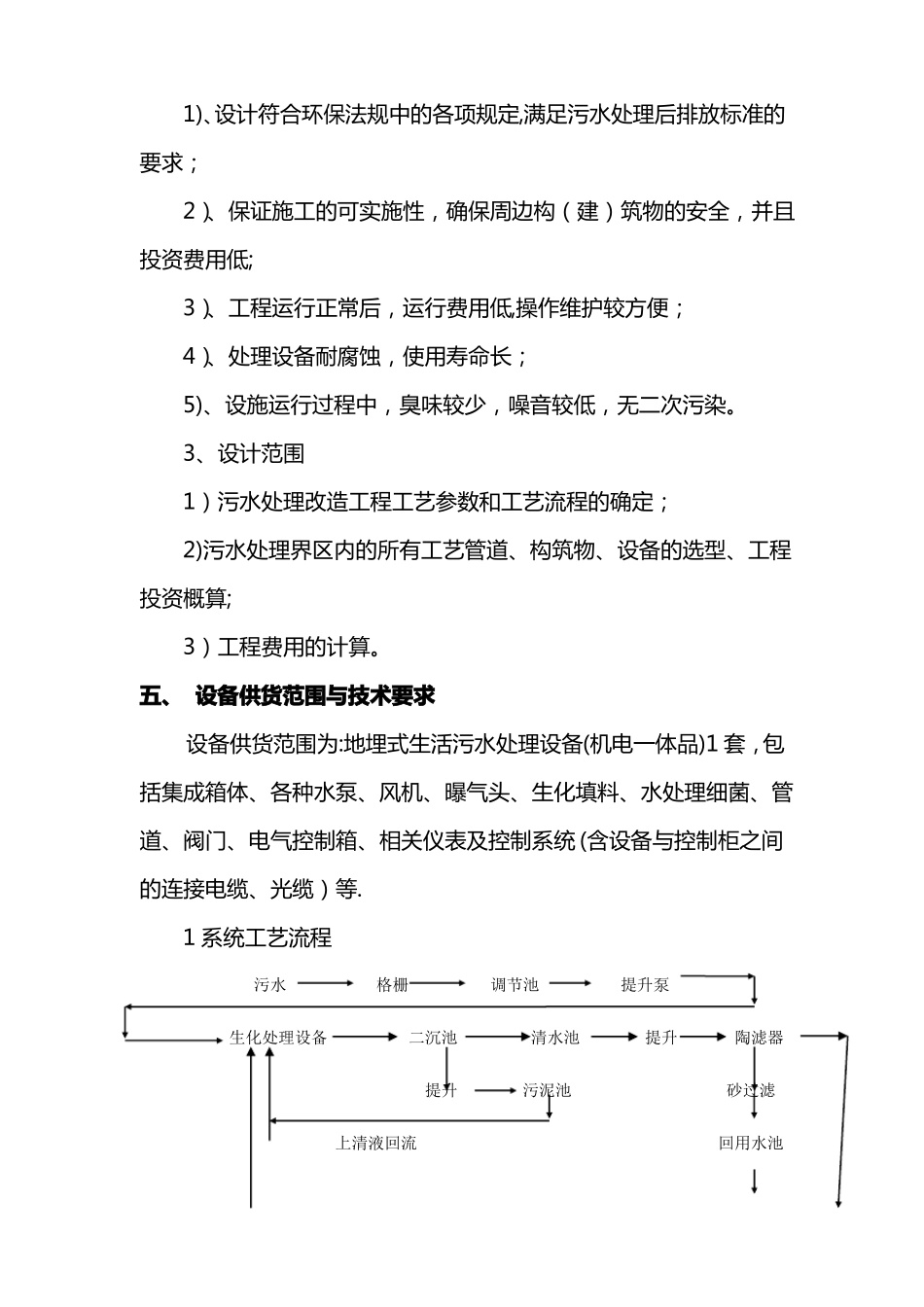

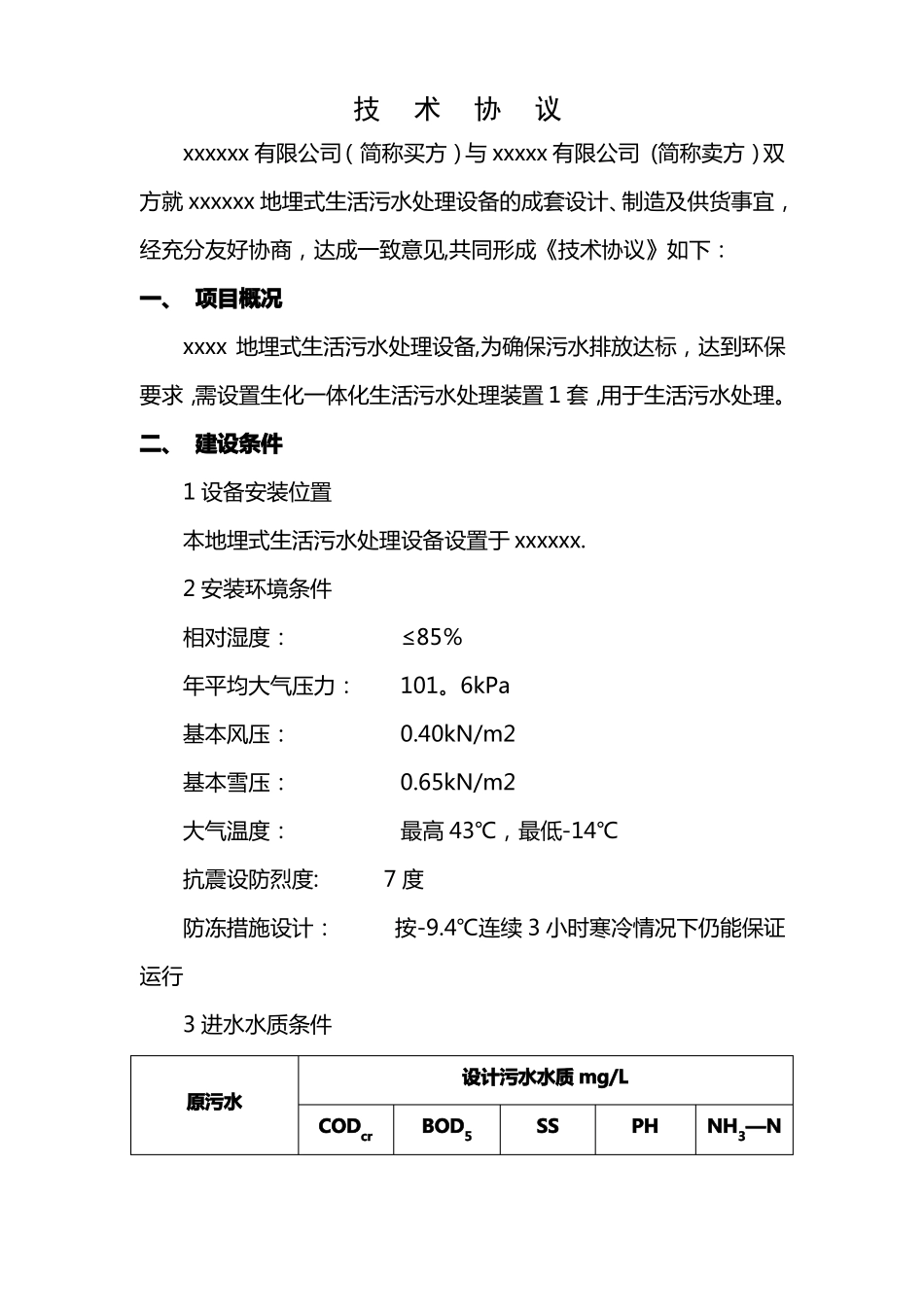

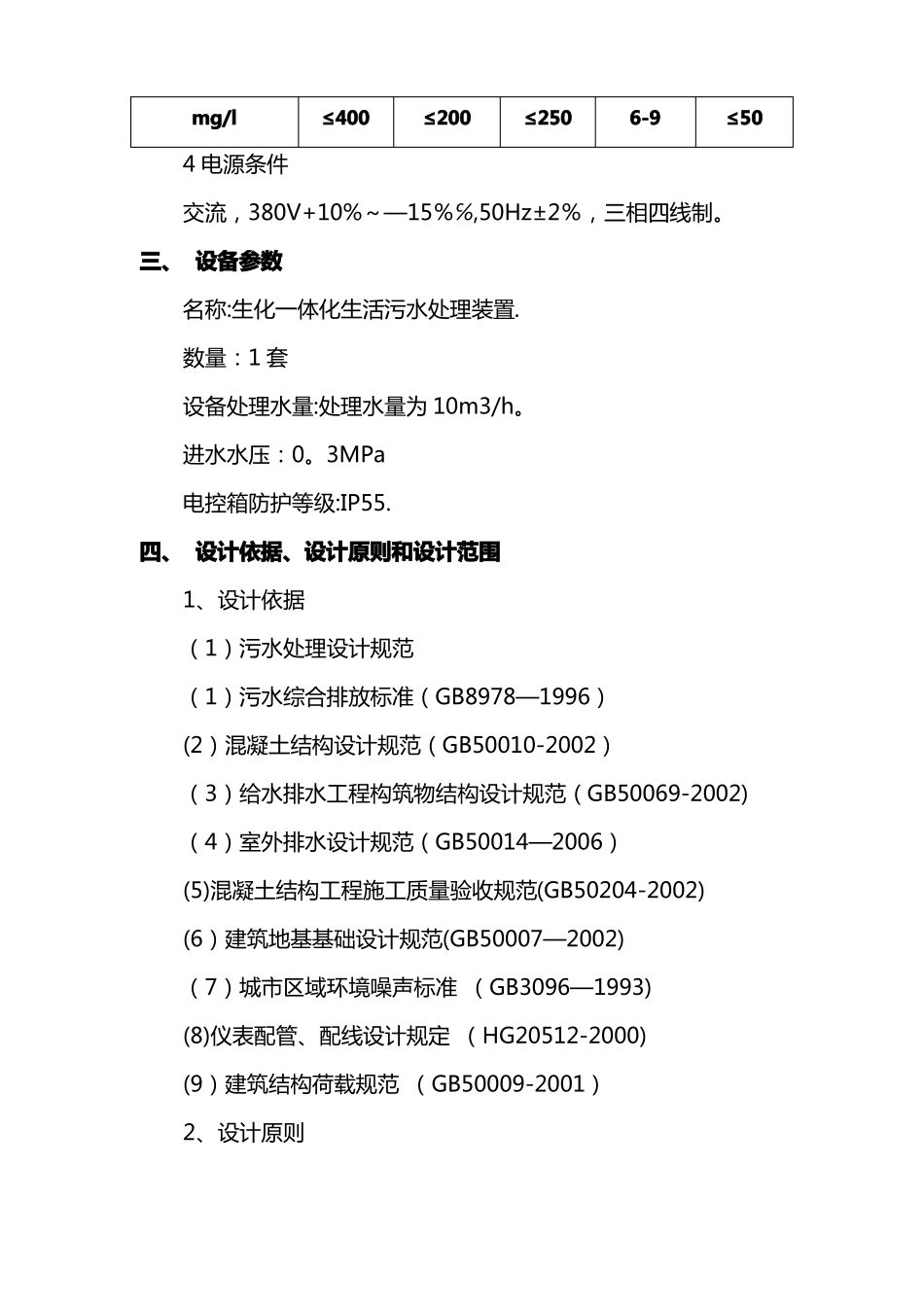

技术协议xxxxxx有限公司（简称买方）与xxxxx有限公司(简称卖方）双方就xxxxxx地埋式生活污水处理设备的成套设计、制造及供货事宜，经充分友好协商，达成一致意见,共同形成《技术协议》如下：一、项目概况xxxx地埋式生活污水处理设备,为确保污水排放达标，达到环保要求，需设置生化一体化生活污水处理装置1套，用于生活污水处理。二、建设条件1设备安装位置本地埋式生活污水处理设备设置于xxxxxx.2安装环境条件相对湿度：≤85％年平均大气压力：101。6kPa基本风压：0.40kN/m2基本雪压：0.65kN/m2大气温度：最高43℃，最低-14℃抗震设防烈度:7度防冻措施设计：按-9.4℃连续3小时寒冷情况下仍能保证运行3进水水质条件设计污水水质mg/L原污水CODcrBOD5SSPHNH3—Nmg/l≤400≤200≤2506-9≤504电源条件交流，380V+10%～—15％℅,50Hz±2％，三相四线制。三、设备参数名称:生化一体化生活污水处理装置.数量：1套设备处理水量:处理水量为10m3/h。进水水压：0。3MPa电控箱防护等级:IP55.四、设计依据、设计原则和设计范围1、设计依据（1）污水处理设计规范（1）污水综合排放标准（GB8978—1996）(2）混凝土结构设计规范（GB50010-2002）（3）给水排水工程构筑物结构设计规范（GB50069-2002)（4）室外排水设计规范（GB50014—2006）(5)混凝土结构工程施工质量验收规范(GB50204-2002)(6）建筑地基基础设计规范(GB50007—2002)（7）城市区域环境噪声标准（GB3096—1993)(8)仪表配管、配线设计规定（HG20512-2000)(9）建筑结构荷载规范（GB50009-2001）2、设计原则1)、设计符合环保法规中的各项规定,满足污水处理后排放标准的要求；2）、保证施工的可实施性，确保周边构（建）筑物的安全，并且投资费用低;3）、工程运行正常后，运行费用低,操作维护较方便；4）、处理设备耐腐蚀，使用寿命长；5)、设施运行过程中，臭味较少，噪音较低，无二次污染。3、设计范围1）污水处理改造工程工艺参数和工艺流程的确定；2)污水处理界区内的所有工艺管道、构筑物、设备的选型、工程投资概算;3）工程费用的计算。五、设备供货范围与技术要求设备供货范围为:地埋式生活污水处理设备(机电一体品)1套，包括集成箱体、各种水泵、风机、曝气头、生化填料、水处理细菌、管道、阀门、电气控制箱、相关仪表及控制系统(含设备与控制柜之间的连接电缆、光缆）等.1系统工艺流程污水格栅调节池提升泵生化处理设备二沉池清水池提升陶滤器提升污泥池砂过滤上清液回流回用水池排污水回流回用2系统参数1）厌氧池：设计停留时间：2。5小时池体材质：碳钢防腐池体尺寸：4.3×2.1×3。42）好氧池：设计停留时间:8小时池体材质：碳钢防腐池体尺寸:8×3×3。43）二沉池：设计停留时间：3小时池体材质：碳钢防腐池体尺寸：4×2.1×3.44）清水池：池体材质：碳钢防腐池体尺寸：2×2.1×3。4清水提升泵：WQ15—30—2。2型水泵（一用一备）。该泵参数：扬程30M，流量15m3/h，配用功率2.2Kw。4)污泥池：池体材质：碳钢防腐池体尺寸：1。3×2。1×3。4污泥泵：WQ10-10—0.75型a、陶滤器：直径400mm，处理水量10m3/hb、砂滤器：直径400mm，处理水量10m3/h3、池体结构及说明调节池为钢筋混凝土结构，生化池、二沉池、污泥池、清水池及消毒池设置为一体化成套设备，采用Q235A钢制。设备内、外表面采用喷砂除锈，除锈等级Sa2。5。设备内表面油漆采用环氧树脂漆防腐，漆膜厚度不小于350μm；外表面油漆采用聚氨脂漆防腐，漆面为天蓝色。漆膜厚度不小于300μm，1层底漆，1层中漆，2层面漆。4系统控制说明整个系统控制采用自动及手动两种控制器，主要控制调节池及清水池的四台潜污泵、风机房两台风机及220V/380V备用接线端,电子元件选用施奈德或正泰系列产品.控制范围：a.调节池、清水池、消毒池采用4台水泵,分工作泵与备用泵，水泵的启动受浮球控制，浮球开关由全密封的玻璃结构的水银构成，浮球根据水池液位分三类，受控制柜控制；b.风机两台，在12小时内自动切换运行。六、保证项目及考核指标1保证项目内容、试验方法（额定工况）出水水质需满足《污水综合排放标准》规定的一级标准:：序号1234水质项目PH悬（SS）CODcrBOD5浮物单位mg/Lmg/Lmg/...
