AutoCAD应用工程师模拟试题一至四VIP免费

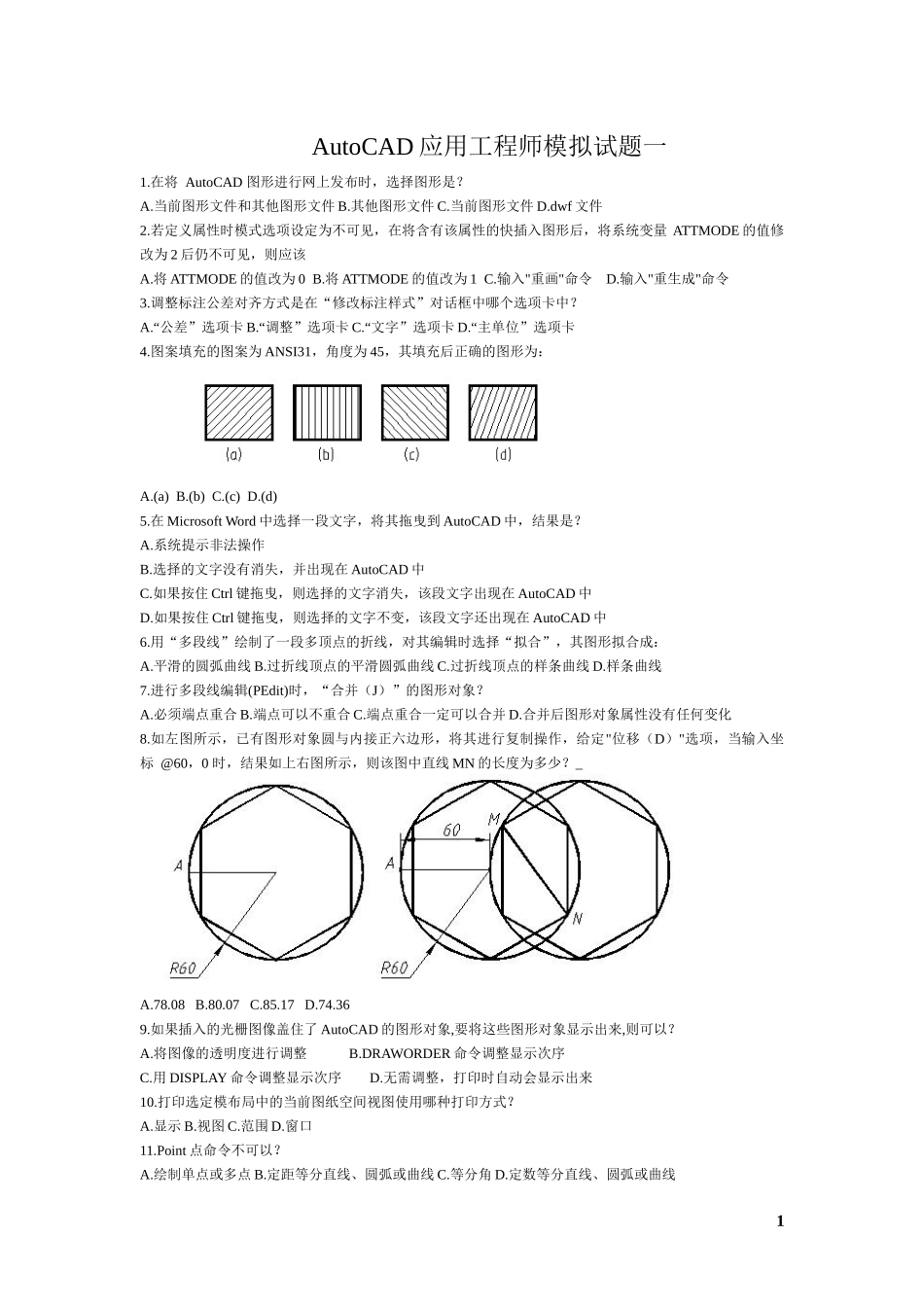

AutoCAD应用工程师模拟试题一1.在将AutoCAD图形进行网上发布时，选择图形是？A.当前图形文件和其他图形文件B.其他图形文件C.当前图形文件D.dwf文件2.若定义属性时模式选项设定为不可见，在将含有该属性的快插入图形后，将系统变量ATTMODE的值修改为2后仍不可见，则应该A.将ATTMODE的值改为0B.将ATTMODE的值改为1C.输入"重画"命令D.输入"重生成"命令3.调整标注公差对齐方式是在“修改标注样式”对话框中哪个选项卡中？A.“公差”选项卡B.“调整”选项卡C.“文字”选项卡D.“主单位”选项卡4.图案填充的图案为ANSI31，角度为45，其填充后正确的图形为：A.(a)B.(b)C.(c)D.(d)5.在MicrosoftWord中选择一段文字，将其拖曳到AutoCAD中，结果是？A.系统提示非法操作B.选择的文字没有消失，并出现在AutoCAD中C.如果按住Ctrl键拖曳，则选择的文字消失，该段文字出现在AutoCAD中D.如果按住Ctrl键拖曳，则选择的文字不变，该段文字还出现在AutoCAD中6.用“多段线”绘制了一段多顶点的折线，对其编辑时选择“拟合”，其图形拟合成：A.平滑的圆弧曲线B.过折线顶点的平滑圆弧曲线C.过折线顶点的样条曲线D.样条曲线7.进行多段线编辑(PEdit)时，“合并（J）”的图形对象？A.必须端点重合B.端点可以不重合C.端点重合一定可以合并D.合并后图形对象属性没有任何变化8.如左图所示，已有图形对象圆与内接正六边形，将其进行复制操作，给定"位移（D）"选项，当输入坐标@60，0时，结果如上右图所示，则该图中直线MN的长度为多少？_A.78.08B.80.07C.85.17D.74.369.如果插入的光栅图像盖住了AutoCAD的图形对象,要将这些图形对象显示出来,则可以？A.将图像的透明度进行调整B.DRAWORDER命令调整显示次序C.用DISPLAY命令调整显示次序D.无需调整，打印时自动会显示出来10.打印选定模布局中的当前图纸空间视图使用哪种打印方式？A.显示B.视图C.范围D.窗口11.Point点命令不可以？A.绘制单点或多点B.定距等分直线、圆弧或曲线C.等分角D.定数等分直线、圆弧或曲线112.关于夹点编辑说法错误的是？A.直接指定对象时，对象关键点上将出现夹点B.可以拖动这些夹点快速拉伸、移动、旋转、缩放或镜像对象C.夹点的颜色必定是篮色D.图形对象类型不同，夹点也不同13.如图所示用矩形命令绘制的对象，使用夹点拉伸该对象的右上角的夹点，在动态提示下输入坐标（@-20，20），拉伸后的对象面积是？_A.7138.32B.7148.32C.7128.32D.7158.3214.修剪(TRim)命令要求选择剪切边，对边界的定义要求：A.修剪对象不可以是剪切边，剪切边也不可以是修建对象B.默认状态下TRIM将剪切边和待修剪的对象投影到当前用户坐标系(UCS)的XY平面上C.样条曲线不可以作为剪切边D.直线不可以作为椭圆的剪切边15.在进行打断操作时，系统要求指定第二打断点，这时输入了@，然后回车结束，结果是？A.没有实现打断B.在第一打断点处将对象一分为二，打断距离为零C.系统继续要求指定第二打断点D.从第一打断点处将对象另一部分删除16.绘制如图所示矩形，其面积为？A.284.00B.287.00C.300.00D.276.0017.执行"清除屏幕"后，以下哪个部分不会显示在绘图界面中？A.标题栏B.菜单栏C.命令窗口D.状态栏218.关于使用“工作空间”，下面哪一种说法不正确?A.用户可以删除默认的“工作空间”B.用户可以创建新的“工作空间”C.用户可以更改自己创建的“工作空间”D.用户不可以更改默认的“工作空间”19.关于布局空间,哪种说法是不正确的?A.在布局空间可建立浮动视口B.在布局空间的浮动视口中可对模型空间的实体进行编辑C.浮动视口中对模型空间作的修改,不影响其它浮动视口的显示内容D.浮动视口中对模型空间作的修改,影响其它浮动视口的显示内容20.下面哪一个工具栏中有图层列表？A.绘图B.修改ⅡC.标准D.图层21.设计中心是?A.与资源管理器相似的可以帮助查找图形的界面B.一种组织应用图块的方法C.一种了解图形内容的工具D.以上皆是22.如何在“面板”选项板中显示二维绘图工具？A.将绘图窗口中已绘制的二维对象逐一拖动到面板中B.在面板中创建新的控制台，将二维工具逐一添加到该控制台C.在面板中单击鼠标右键，在弹出的快捷菜单中选择“控制台/二维绘制控制台”菜单命令D.在工具...
