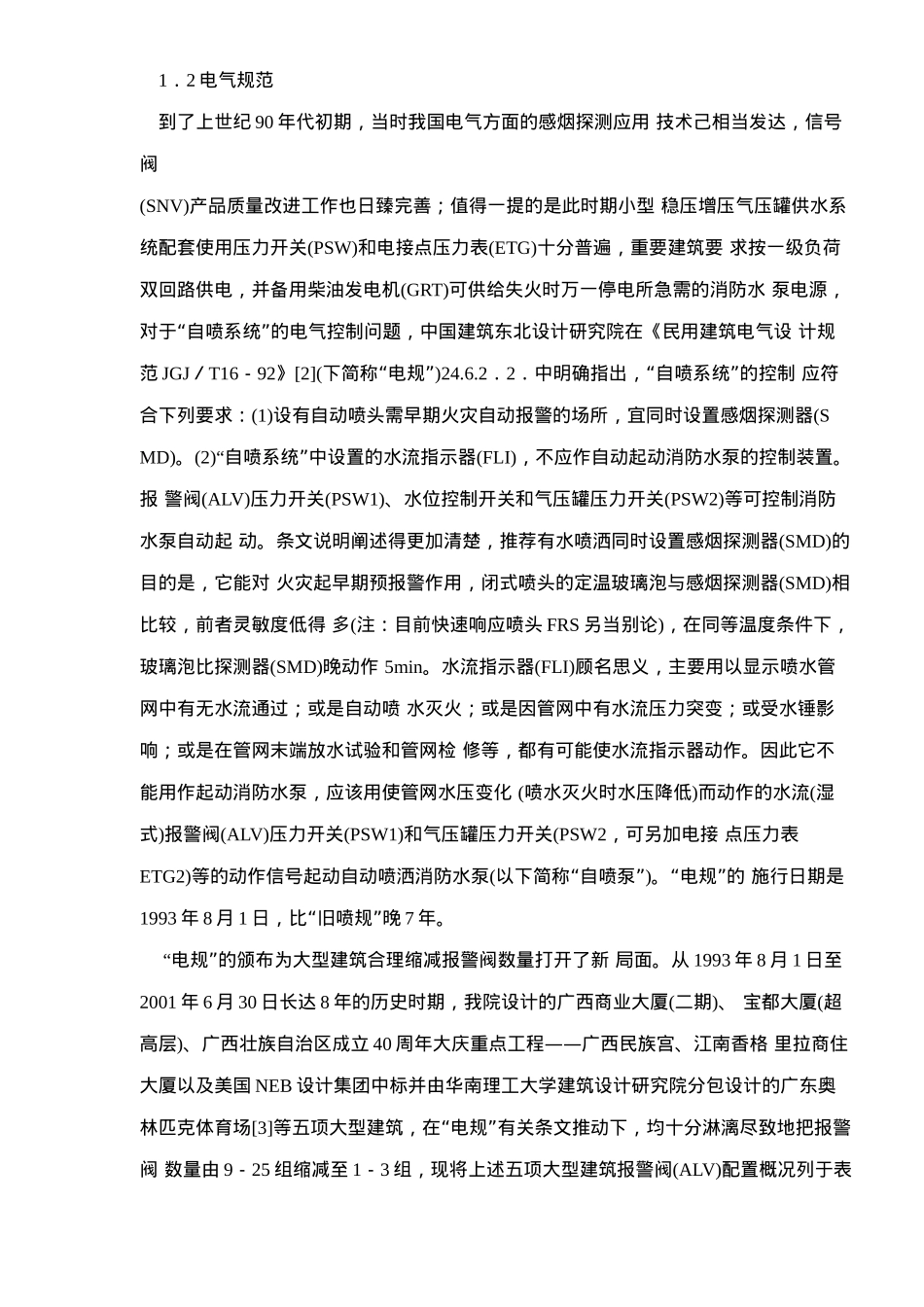

大型建筑自喷系统合理缩减报警阀数量[提要]面积达到10万m2以上的高层大型建筑按传统方法设计,自动喷水灭火系统需排列众多十分壮观的湿式报警阀与配套干管;笔者通过某些工程实践,合理缩减其数量,采用科学方法达到系统安全运行兼顾经济实惠的目的。[关键词]大型建筑自喷系统合理缩减报警阀数量工程实践安全运行1历史沿革1.1旧规范《自动喷水灭火系统设计规范GBJ84-85》[1](“”以下简称旧喷规)第5.2.1条规定:每个自动喷水灭火系统(“”以下简称自喷系统)应设有报警阀、控制阀、水力警铃、系统检验装置和压力表。控制阀应设有启闭指示装置。宜设水流指示器、压力开关等辅助电“”动报警装置。旧喷规施行日期是1986年7月1日,当时我国经济比较落后,水流指示器和压力开关才刚刚起步研制,产品质量没有可靠保证,更不用说电气感烟探测器、信号阀、气压罐、减压阀等新产品的配套问题。为了强调报警阀的重要性,故在条文说明中,主要谈它的三个作用:接通或切断水源;输出报警信号和防止水倒流回供水源;通过报警阀可对系统的供水装置和报警装置进行检验,由于报警阀是通过水力输送报警信号,因此它报警的可靠性和稳定性好,尽管目前(注:指1986年7月1日以前)有各种电动报警装置,美国、英国、联邦德国等国规范中都规定每个系统都应有一套包括控制阀与报警阀的控制装置,所以每个系统应有一套控制装置。“”归根到底旧喷规强调的关键词正是报警(alarm),毋庸置疑,在20世纪80年代以前,我国面积达到几万甚至几十万m2“”的大体量建筑较少,涉足需要设置自喷系统报警阀(ALV)“”面积所占工程总面积的比例较少,众所周知,旧喷规颁布前大多数建筑的报警阀(ALV)设计数量一般为个位数,很少超过3“”组,系统依据旧喷规设计没有任何困难。1.2电气规范到了上世纪90年代初期,当时我国电气方面的感烟探测应用技术己相当发达,信号阀(SNV)产品质量改进工作也日臻完善;值得一提的是此时期小型稳压增压气压罐供水系统配套使用压力开关(PSW)和电接点压力表(ETG)十分普遍,重要建筑要求按一级负荷双回路供电,并备用柴油发电机(GRT)可供给失火时万一停电所急需的消防水泵电源,“”对于自喷系统的电气控制问题,中国建筑东北设计研究院在《民用建筑电气设计规范JGJ/T16-92》[2](“”下简称电规)24.6.2.2“”.中明确指出,自喷系统的控制应符合下列要求:(1)设有自动喷头需早期火灾自动报警的场所,宜同时设置感烟探测器(SMD)。(2)“”自喷系统中设置的水流指示器(FLI),不应作自动起动消防水泵的控制装置。报警阀(ALV)压力开关(PSW1)、水位控制开关和气压罐压力开关(PSW2)等可控制消防水泵自动起动。条文说明阐述得更加清楚,推荐有水喷洒同时设置感烟探测器(SMD)的目的是,它能对火灾起早期预报警作用,闭式喷头的定温玻璃泡与感烟探测器(SMD)相比较,前者灵敏度低得多(注:目前快速响应喷头FRS另当别论),在同等温度条件下,玻璃泡比探测器(SMD)晚动作5min。水流指示器(FLI)顾名思义,主要用以显示喷水管网中有无水流通过;或是自动喷水灭火;或是因管网中有水流压力突变;或受水锤影响;或是在管网末端放水试验和管网检修等,都有可能使水流指示器动作。因此它不能用作起动消防水泵,应该用使管网水压变化(喷水灭火时水压降低)而动作的水流(湿式)报警阀(ALV)压力开关(PSW1)和气压罐压力开关(PSW2,可另加电接点压力表ETG2)等的动作信号起动自动喷洒消防水泵(“”以下简称自喷泵)“”。电规的施行日期是1993年8月1“”日,比旧喷规晚7年。“”电规的颁布为大型建筑合理缩减报警阀数量打开了新局面。从1993年8月1日至2001年6月30日长达8年的历史时期,我院设计的广西商业大厦(二期)、宝都大厦(超高层)、广西壮族自治区成立40——周年大庆重点工程广西民族宫、江南香格里拉商住大厦以及美国NEB设计集团中标并由华南理工大学建筑设计研究院分包设计的广东奥林匹克体育场[3]“”等五项大型建筑,在电规有关条文推动下,均十分淋漓尽致地把报警阀数量由9-25组缩减至1-3组,现将上述五项大型建筑报警阀(ALV)配置概况列于表1。从表1“”可初见自喷系统的端倪,即广西的工程都设有大容量高...
