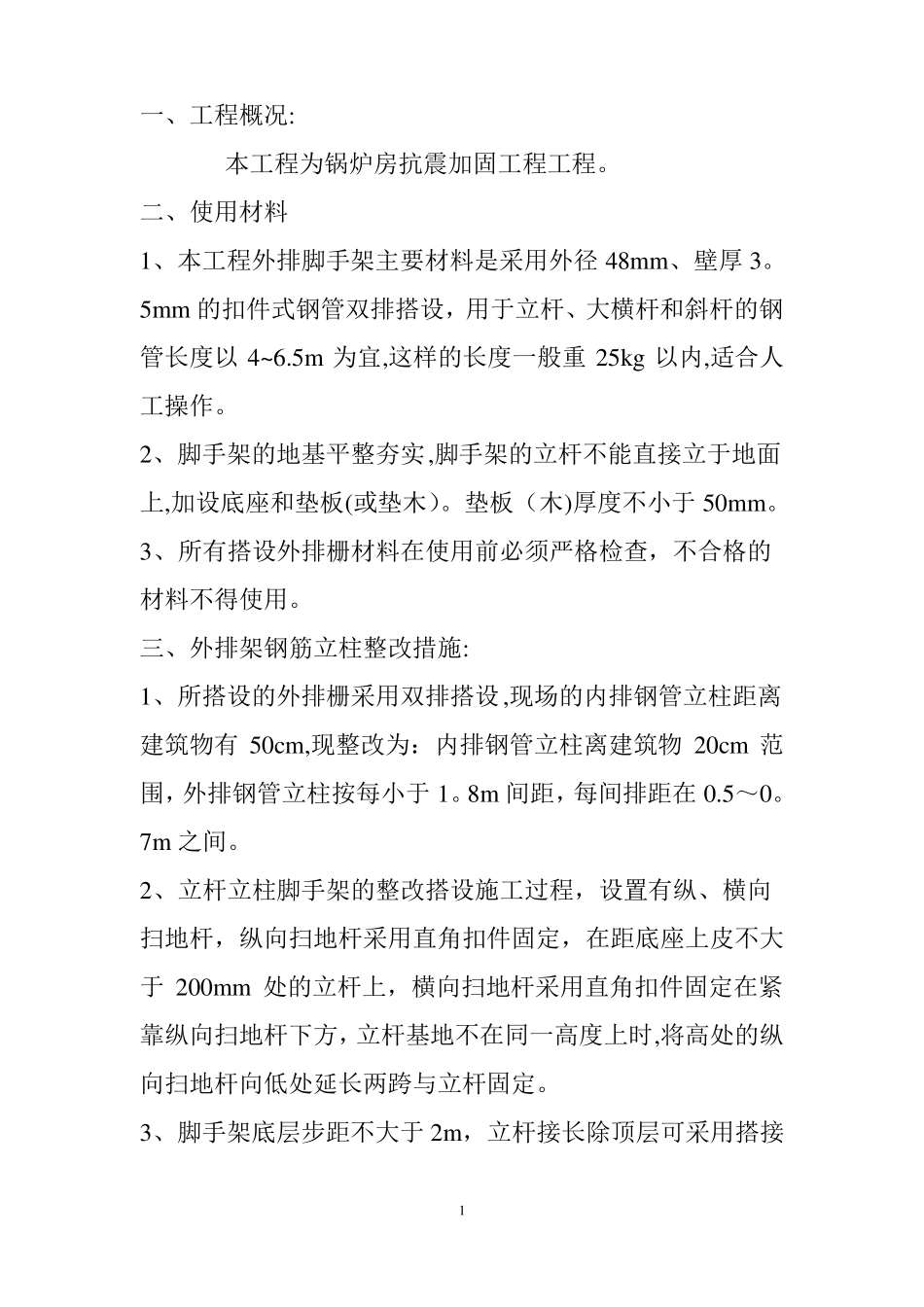

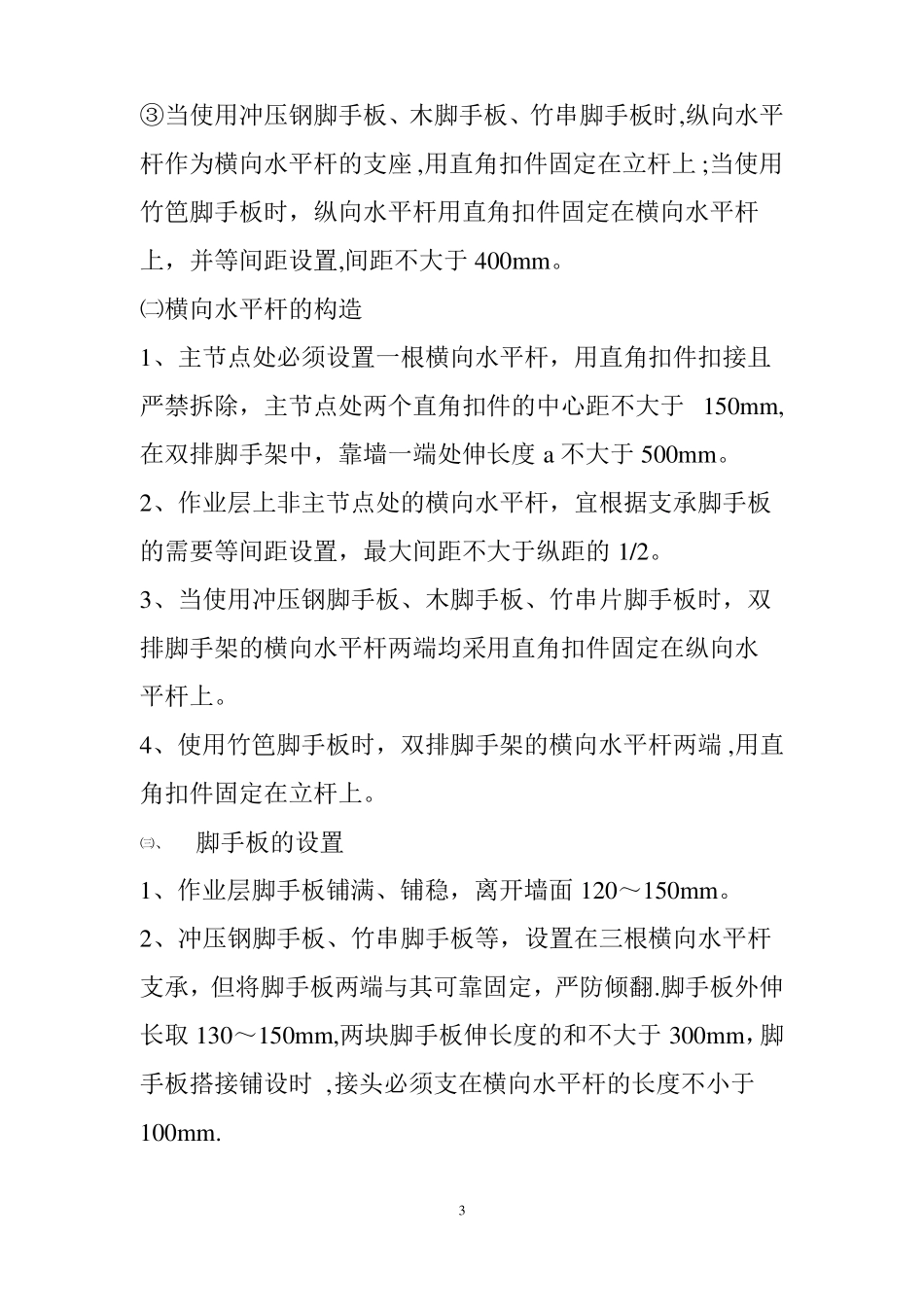

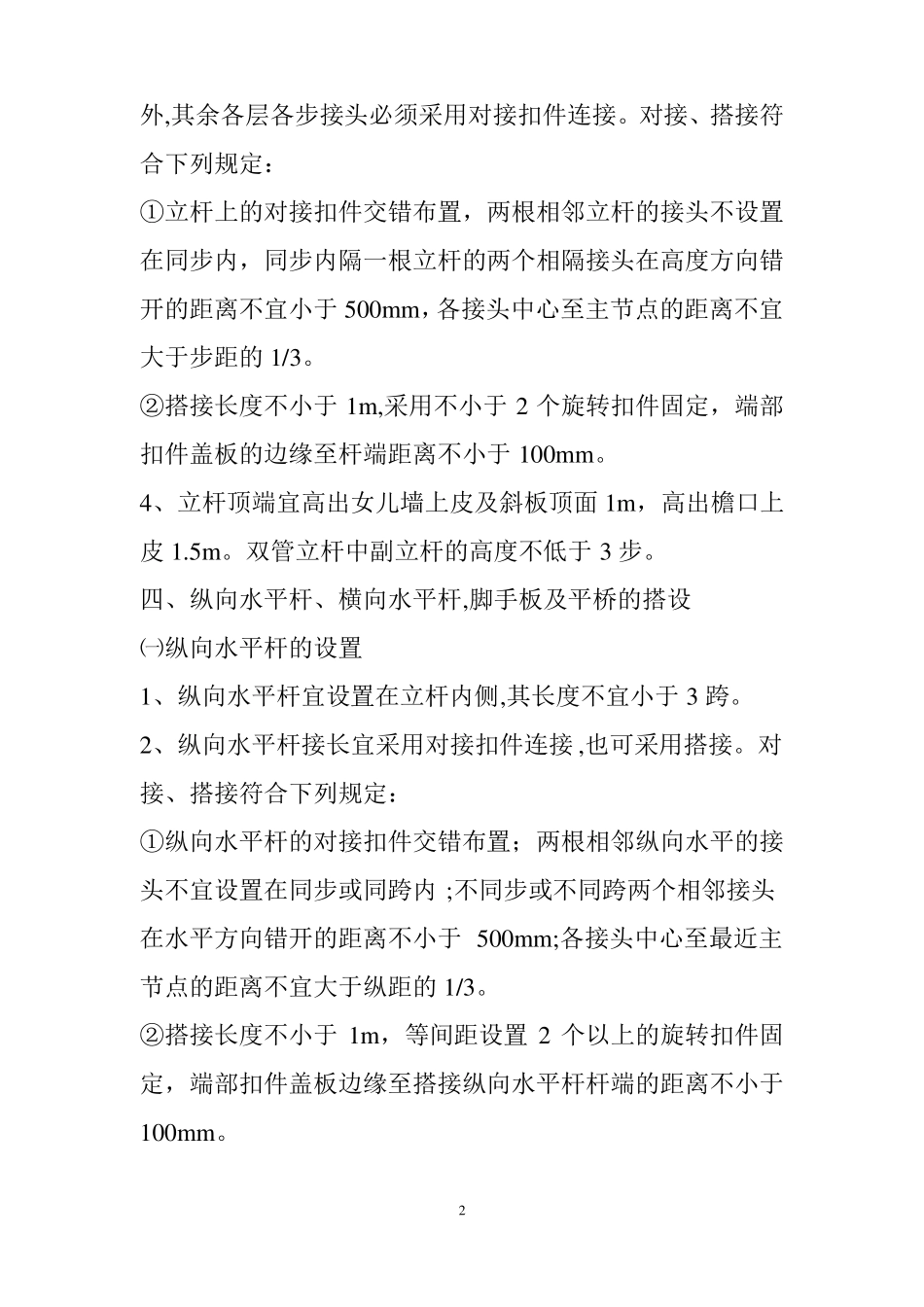

一、工程概况:本工程为锅炉房抗震加固工程工程。二、使用材料1、本工程外排脚手架主要材料是采用外径48mm、壁厚3。5mm的扣件式钢管双排搭设，用于立杆、大横杆和斜杆的钢管长度以4~6.5m为宜,这样的长度一般重25kg以内,适合人工操作。2、脚手架的地基平整夯实,脚手架的立杆不能直接立于地面上,加设底座和垫板(或垫木）。垫板（木)厚度不小于50mm。3、所有搭设外排栅材料在使用前必须严格检查，不合格的材料不得使用。三、外排架钢筋立柱整改措施:1、所搭设的外排栅采用双排搭设,现场的内排钢管立柱距离建筑物有50cm,现整改为：内排钢管立柱离建筑物20cm范围，外排钢管立柱按每小于1。8m间距，每间排距在0.5～0。7m之间。2、立杆立柱脚手架的整改搭设施工过程，设置有纵、横向扫地杆，纵向扫地杆采用直角扣件固定，在距底座上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方，立杆基地不在同一高度上时,将高处的纵向扫地杆向低处延长两跨与立杆固定。3、脚手架底层步距不大于2m，立杆接长除顶层可采用搭接1外,其余各层各步接头必须采用对接扣件连接。对接、搭接符合下列规定：①立杆上的对接扣件交错布置，两根相邻立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。②搭接长度不小于1m,采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。4、立杆顶端宜高出女儿墙上皮及斜板顶面1m，高出檐口上皮1.5m。双管立杆中副立杆的高度不低于3步。四、纵向水平杆、横向水平杆,脚手板及平桥的搭设㈠纵向水平杆的设置1、纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨。2、纵向水平杆接长宜采用对接扣件连接,也可采用搭接。对接、搭接符合下列规定：①纵向水平杆的对接扣件交错布置；两根相邻纵向水平的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3。②搭接长度不小于1m，等间距设置2个以上的旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。2③当使用冲压钢脚手板、木脚手板、竹串脚手板时,纵向水平杆作为横向水平杆的支座,用直角扣件固定在立杆上;当使用竹笆脚手板时，纵向水平杆用直角扣件固定在横向水平杆上，并等间距设置,间距不大于400mm。㈡横向水平杆的构造1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不大于150mm,在双排脚手架中，靠墙一端处伸长度a不大于500mm。2、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不大于纵距的1/2。3、当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均采用直角扣件固定在纵向水平杆上。4、使用竹笆脚手板时，双排脚手架的横向水平杆两端,用直角扣件固定在立杆上。㈢、脚手板的设置1、作业层脚手板铺满、铺稳，离开墙面120～150mm。2、冲压钢脚手板、竹串脚手板等，设置在三根横向水平杆支承，但将脚手板两端与其可靠固定，严防倾翻.脚手板外伸长取130～150mm,两块脚手板伸长度的和不大于300mm，脚手板搭接铺设时,接头必须支在横向水平杆的长度不小于100mm.33、竹笆脚手板按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角用直径1。2mm的镀锌钢丝固定在纵向水平杆上。4、作业层端部脚手板长度取150mm，其板长两端均与支承杆可靠地固定。五、连墙件的布置及构造㈠连墙件的布置1、宜靠近主节点设置，偏离主节点的距离不大于300mm。2、从底层第一步纵向水平杆处开始设置，当该处设置有困难时,采用其它可靠措施固定.3、本工程连墙件采用菱形设置。4、本工程连墙件采用小横杆上焊接钢板，钢板在使用膨胀螺栓固定在墙体上。5、对高度在24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接.㈡连墙件的构造1、连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端下斜连接，不采用上斜连接.2、连墙件必须采用可承受拉力和压力的构造。3、当脚手架...
