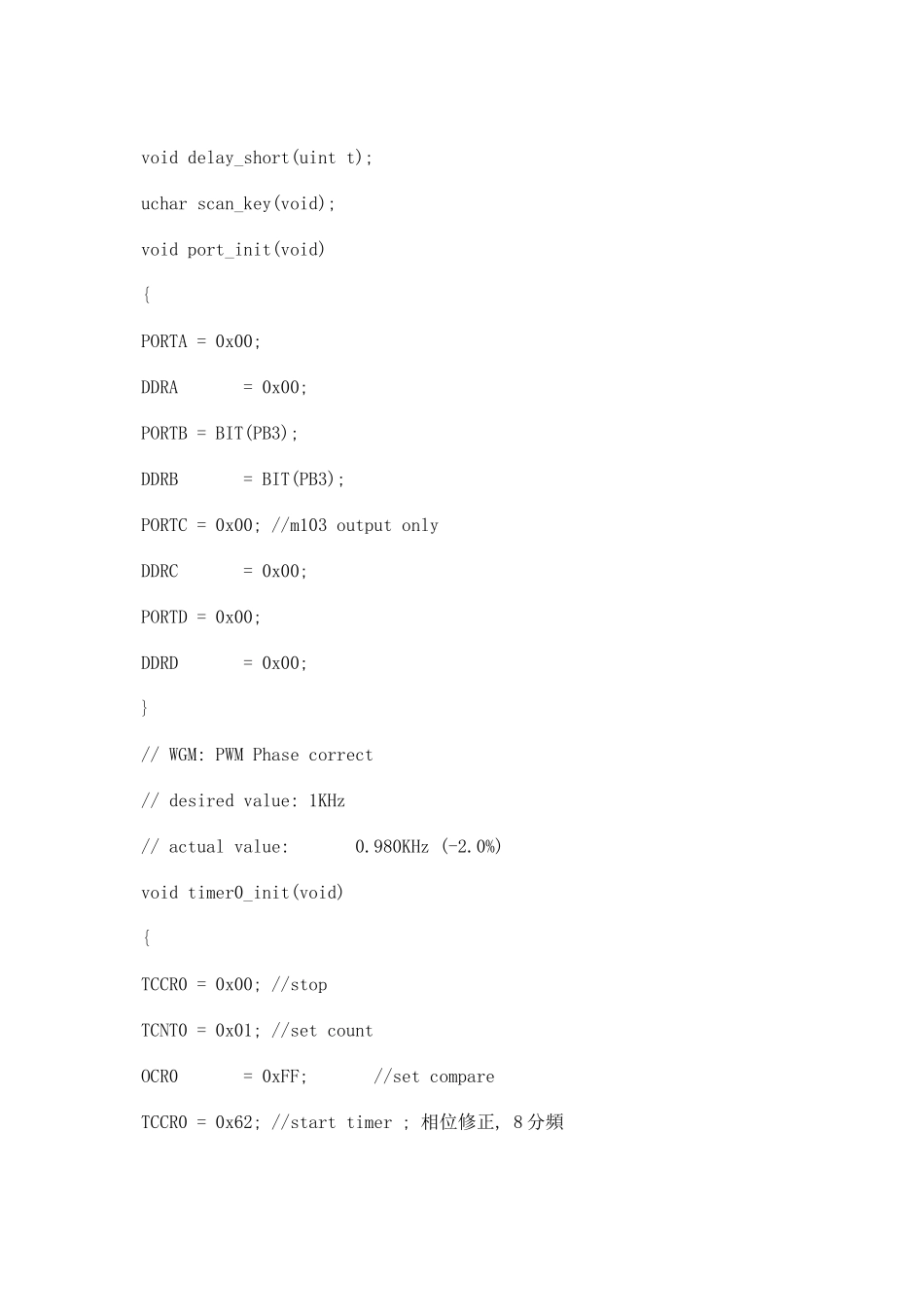

AVR的PWM波(1)一个实例:这个程序是用ICC的向导生成的,很简单
T0是作为普通8位定时器,频率100KHz,每次中断将PB0(pin1)状态反转,产生的是200KHz占空比50%的方波
T1是作为工作模式9:相频可调PWM波发生器,频率初始化16KHz,占空比50%
请注意:TCNT1是T0的定时器计数值,就是每个定时器时钟加1,和普通定时器的计数值寄存器作用一样
OCR1A作为比较的TOP值
OCR1B作为匹配输出值
当TCNT1的值增加到OCR1B相等时,OC1B(pin18)清零,就是对应低电平;然后TCNT1继续增加到OCR1A(就是TOP)的值,然后TCNT1开始减少,这个中间,OC1B(Pin18)状态不变;当TCNT1减少到OCR1B相等时,OC1B(pin18)置1,就是对应高电平
然后TCNT1继续减少到0x00(就是BOTTOM),然后TCNT1又开始增加,这个中间,OC1B(pin18)状态不变
OCR1B的值与OCR1A的比值就是PWM的占空比
所以这个值必须比OCR1A小
当OCR1B为0时,PWM波就一直为低电平(相当于占空比为0);当OCR1B为OCR1A时,PWM波就一直为高电平(相当于占空比为100);当OCR1B为OCR1A的一半时,PWM波就是占空比为50%
你可以修改OCR1B的值,然后重新下载程序运行,看看占空比的改变;也可以修改OCR1A的值,然后重新下载程序运行,看看频率的改变,不过要注意修改OCR1A时,同时注意OCR1B的值不要比OCR1A大
模式9算是PWM生成中最复杂的一种,只要你理解了这个,对别的几种PWM都好理解
TCNT0=0xB0;//setcountOCR0=0x50;即使工作在normal模式下,这个OCR0仍然在和TCNT0进行比较,一旦匹配后,就会产生中断或者改变OC0脚上的电平(产生PWM)
