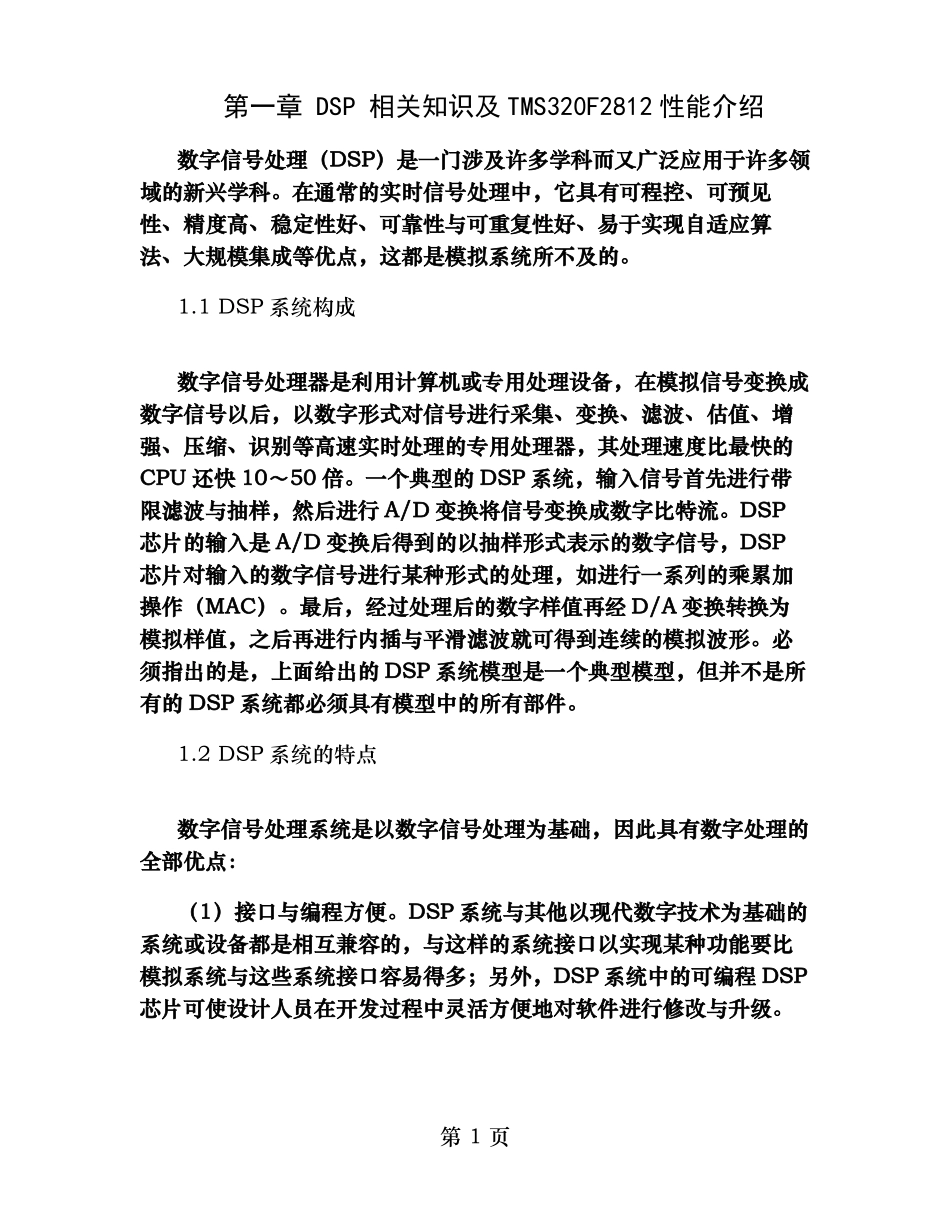

第一章DSP相关知识及TMS320F2812性能介绍数字信号处理（DSP）是一门涉及许多学科而又广泛应用于许多领域的新兴学科。在通常的实时信号处理中，它具有可程控、可预见性、精度高、稳定性好、可靠性与可重复性好、易于实现自适应算法、大规模集成等优点，这都是模拟系统所不及的。1.1DSP系统构成数字信号处理器是利用计算机或专用处理设备，在模拟信号变换成数字信号以后，以数字形式对信号进行采集、变换、滤波、估值、增强、压缩、识别等高速实时处理的专用处理器，其处理速度比最快的CPU还快10～50倍。一个典型的DSP系统，输入信号首先进行带限滤波与抽样，然后进行A/D变换将信号变换成数字比特流。DSP芯片的输入是A/D变换后得到的以抽样形式表示的数字信号，DSP芯片对输入的数字信号进行某种形式的处理，如进行一系列的乘累加操作（MAC）。最后，经过处理后的数字样值再经D/A变换转换为模拟样值，之后再进行内插与平滑滤波就可得到连续的模拟波形。必须指出的是，上面给出的DSP系统模型是一个典型模型，但并不是所有的DSP系统都必须具有模型中的所有部件。1.2DSP系统的特点数字信号处理系统是以数字信号处理为基础，因此具有数字处理的全部优点：（1）接口与编程方便。DSP系统与其他以现代数字技术为基础的系统或设备都是相互兼容的，与这样的系统接口以实现某种功能要比模拟系统与这些系统接口容易得多；另外，DSP系统中的可编程DSP芯片可使设计人员在开发过程中灵活方便地对软件进行修改与升级。第1页（2）稳定性与可重复性好。DSP系统以数字处理为基础，受环境温度、湿度、噪声、电磁场的干扰与影响较小，可靠性高；数字系统的性能基本不受元器件参数性能变化的影响，因此数字系统便于测试、调试与大规模生产。（3）精度高。16位数字系统可以达到10-5的精度。（4）特殊应用。有些应用只有数字系统才能实现，例如信息无失真压缩、V型滤波器、线性相位滤波器等等。（5）集成方便。DSP系统中的数字部件有高度的规范性，便于大规模集成。当然，数字信号处理在高频信号处理上也存在一定的缺点。DSP系统中的高速时钟可能带来高频干扰与电磁泄漏等问题，而且DSP系统消耗的功率也较大。此外，DSP技术更新的速度快，数学知识要求多，开发与调试工具还不尽完善。1.3DSP芯片的应用DSP应用广泛，其主要应用市场为3C领域，合占整个市场需求的90%oDSP是目前电子工业领域增长最迅速的产品之一，据世界半导体贸易统计组织发布的统计与预测报告显示，1996~2008年，全球DSP市场将一直保持稳步增长，其中，2000年的增长率为37%，2001年为8%，并且从2001年到2008年，增长率将逐年递增，2008年的增长率将达54%。因此，全球DSP市场的前景非常广阔，DSP产业将成为21世纪最具发展潜力的朝阳产业。第2页很显然，目前随着我国3G的商用部署大规模展开与移动互联网的蓬勃发展，在可预见的一段时间内，无线应用仍将是可编程DSP市场的驱动引擎。不过，嵌入式DSP市场是一个更大的市场。随着有线市场走向复苏，VoIP变得更加重要。因此，DSP市场将在2009年及以后的时间里稳健地好转。因为无论何种形式的DSP技术都是我们能够访问窄带、宽带或是无线互联网的唯一手段，它还是新兴的分组市场的关键。没有DSP就没有对互联网的访问，没有多媒体，也没有无线通信。例如，厂商们新推出多种款式可选择的独立器件、DSP与MPU相结合的器件、为执行DSP功能量身定做的MPU器件、以及许多公司为ASIC或SoC解决方案所提供的软硬DSP内核。在近20多年时间里，主要应用有：信号处理、通信、语音、图形/图像、军事、仪器仪表、自动控制、医疗、家用电器等。目前的硬盘空间相当大，这主要得益于CDSP（可定制DSP）的巨大作用。预计在今后的PC机中，一个DSP即可完成全部所需的多媒体处理功能。DSP也是消费类电子产品中的关键器件。由于DSP的广泛应用，数字音响设备的更新换代周期变得非常短暂。用于图像处理的DSP，一种用于JPEG标准的静态图像数据处理；另一种用于动态图像数据处理。1.4TMS320F2812芯片的主要特性第3页TMS320F2812系列DSP（数字信号处理器）是TI公司最新推出的数字信号处理器，该系列处理器是基于TMS320C2xx内核的定点数...
