潜油电泵结构及工作原理通用课件VIP免费

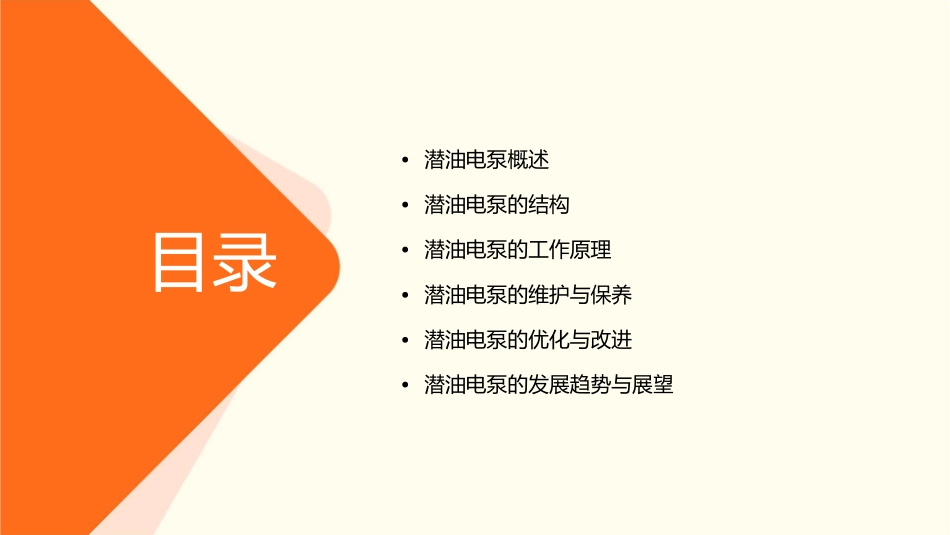

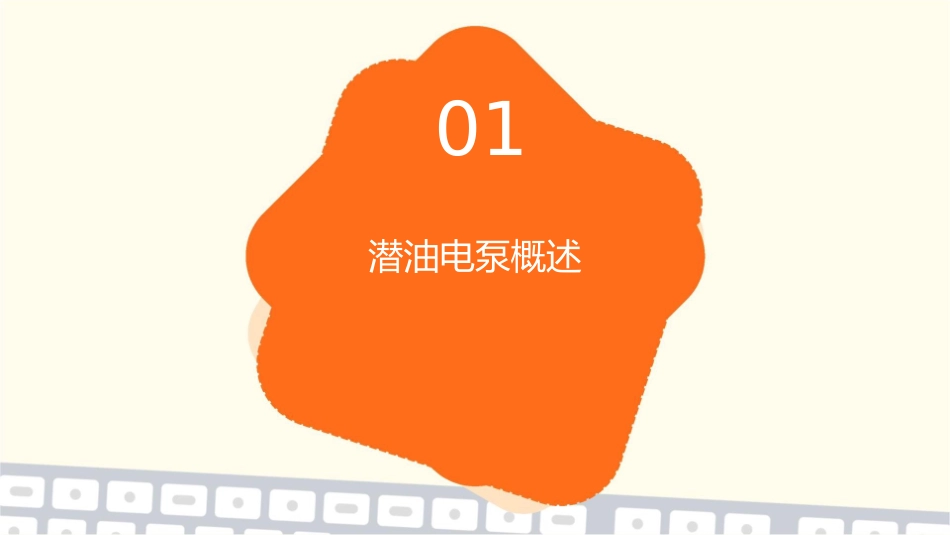

•潜油电泵概述•潜油电泵的结构目录•潜油电泵的工作原理•潜油电泵的维护与保养•潜油电泵的优化与改进•潜油电泵的发展趋势与展望01潜油电泵概述潜油电泵的定义潜油电泵是一种将电能转化为机械能，进而将井下液体举升到地面的无杆泵采油设备。它由多级离心泵、电动机、保护器、分离器、电缆和采油管等部分组成。潜油电泵广泛应用于油田开采，尤其适用于斜直井、水平井和大斜度井等复杂井况。潜油电泵的应用场景在低渗透油田、高含水油田和复杂井况的开采中，潜油电泵具有显著的优势。它能够克服常规抽油机系统在复杂井况下的举升难题，提高采油效率和采收率。潜油电泵适用于各种井深和产液量的油井，尤其在深井和超深井中应用效果更佳。潜油电泵的发展历程潜油电泵技术的发展经历了多个阶段，从早期的单级泵到多级泵，再到现在的智能化潜油电泵系统。随着材料科学、电力电子和信息技术的发展，潜油电泵的性能和可靠性得到了不断提升。目前，潜油电泵正朝着节能、环保和智能化的方向发展，以满足油田开采不断变化的需求。02潜油电泵的结构地面部分变压器将电网的高压电转换为潜油电泵所需的低压电。控制柜用于控制潜油电泵的运行，包括启动、停止、保护等功能。接线盒用于连接潜油电泵的电缆，保证电流的传输。井下部分潜油电机多级离心泵通过叶轮的旋转产生离心力，将井液将电能转换为机械能，驱动泵轴旋转。抽出地面。泵轴连接潜油电机和多级离心泵，传递动力。连接部分电缆卡子固定电缆，防止其在运行过程中松动或脱落。电缆用于连接地面和井下设备，传输电能。连接器用于连接井下各部件，确保其牢固可靠。03潜油电泵的工作原理工作原理概述潜油电泵是一种油田采油设备，通过将电能转化为机械能，将井下的原油举升到地面。其工作原理基于离心泵和电动机的结合，通过潜油电机驱动离心泵叶轮旋转，从而产生离心力将井液举升。潜油电泵由多级离心泵、电动机、保护器和分离器等部分组成，各部分之间通过连接器连接，形成一个整体。工作流程井液举升保护器作用井液在离心泵产生的离心力作用下，通过叶轮和导流器被吸入并向上提升。在电动机出现异常时，保护器会自动切断电源，保护电机不受损坏。启动潜油电泵分离器作用停机当井液举升到地面后，关闭电源，潜油电泵停机。在井口将电源接入潜油电泵，启动潜油电机，带动离心泵叶轮旋转。井液在提升过程中经过分离器，将气体与液体分离，保证液体顺利进入泵内。工作特点高效率适应性强潜油电泵采用高速离心泵，具有较高的泵效和效率。潜油电泵适应各种井况和原油物性，可用于不同深度和温度下的采油作业。可靠性高维护方便潜油电泵结构简单，运行平稳，可靠性高，使用寿命长。潜油电泵各部件结构紧凑，便于安装和维护。04潜油电泵的维护与保养日常维护010203日常检查清理与清洁紧固与润滑检查潜油电泵的运行状态，包括电机、泵轴、轴承等部件是否正常。保持潜油电泵的清洁，定期清理泵壳、叶轮等部件上的污垢和杂物。确保各部件的紧固和润滑，特别是轴承和密封圈等关键部位。定期保养清洗与更换轴承检查与更换密封圈调整与校准定期检查轴承磨损情况，必要时进行清洗和更换。检查密封圈的磨损和老化情况，及时更换以保证密封效果。对潜油电泵的各项参数进行校准和调整，确保其性能稳定。常见故障及排除方法电机故障轴承损坏检查电机是否正常工作，如有问题及时更换电机或修理。轴承损坏会导致泵轴转动不灵活或异响，需及时更换轴承。密封圈泄漏叶轮不平衡密封圈老化或磨损会导致泄漏，需更换密封圈以保证密封效果。叶轮不平衡会导致泵振动和噪音，需对叶轮进行平衡调整或更换叶轮。05潜油电泵的优化与改进结构优化结构简化通过减少部件数量和优化连接方式，降低制造成本和维修难度。材料升级采用高强度、耐腐蚀和轻质的材料，提高泵的可靠性和寿命。密封性能提升改进密封结构和材料，减少泄漏和磨损，提高泵的可靠性。工作效率提升流道优化通过改进叶轮和导流器的设计，提高泵的扬程和效率。电机效率提升采用高效电机技术和控制策略，降低能耗和提高输出功率。智能化控制通过实时监测和调整工作参数，实现泵的高效运行和节能。节能减排...
