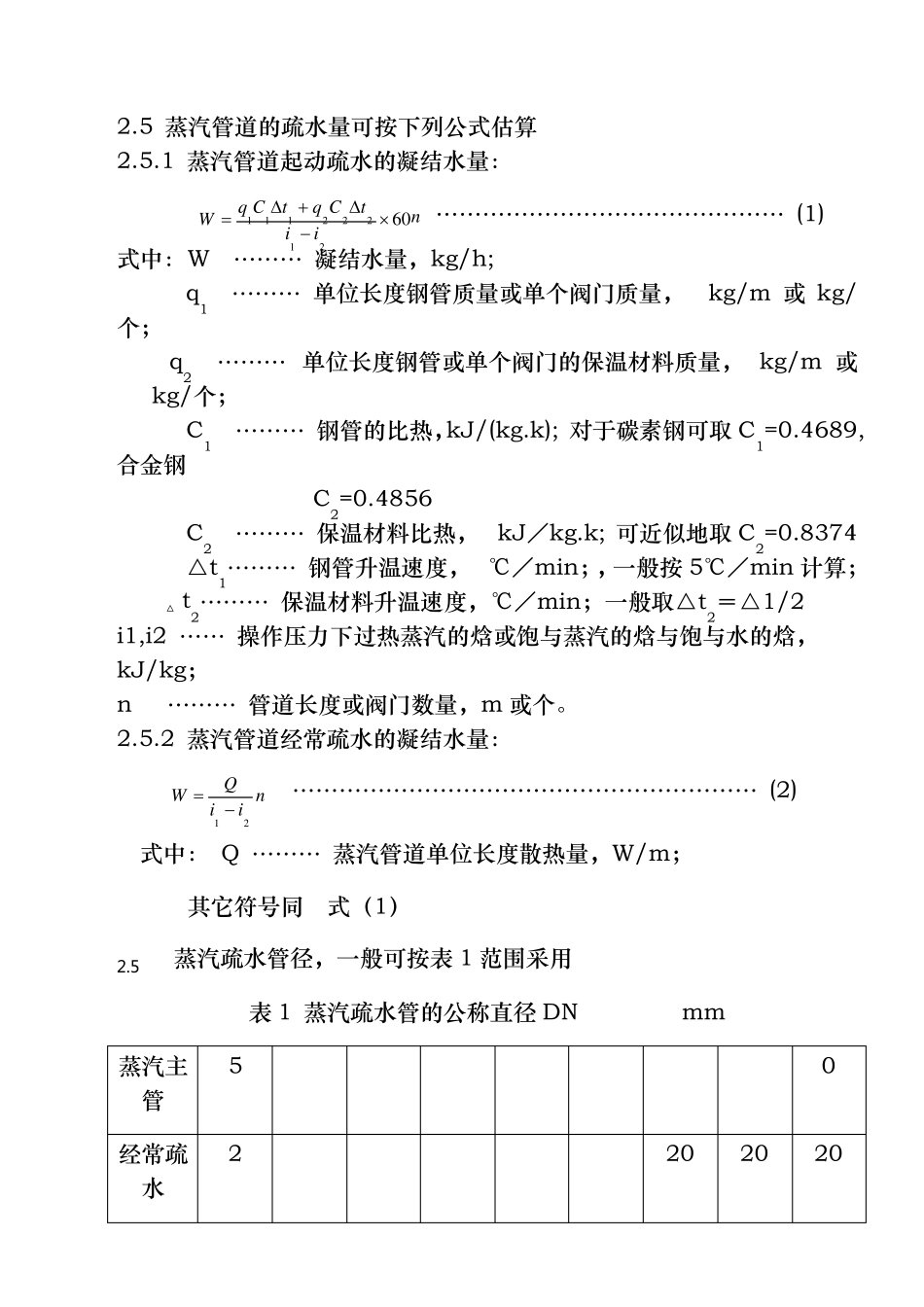

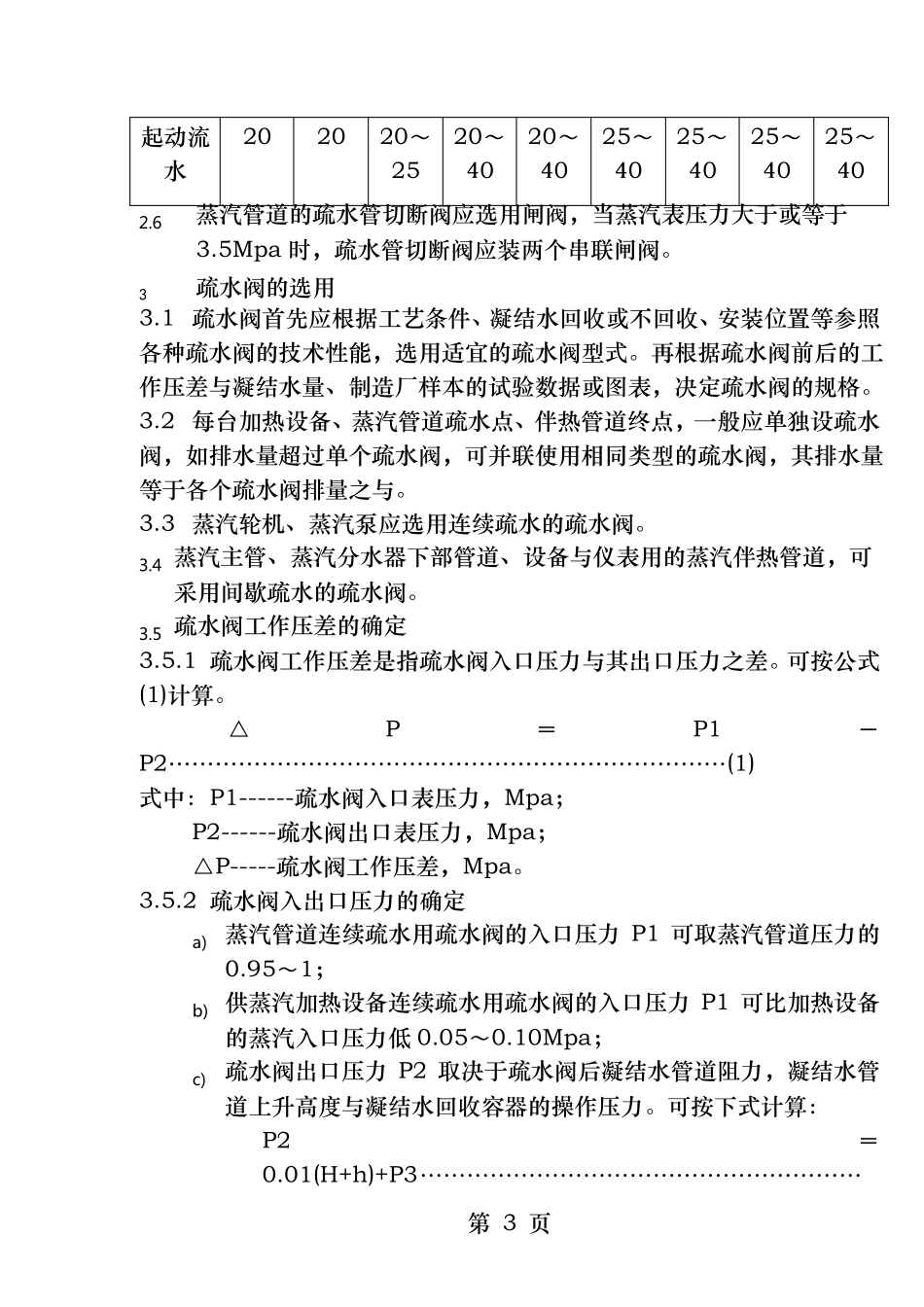

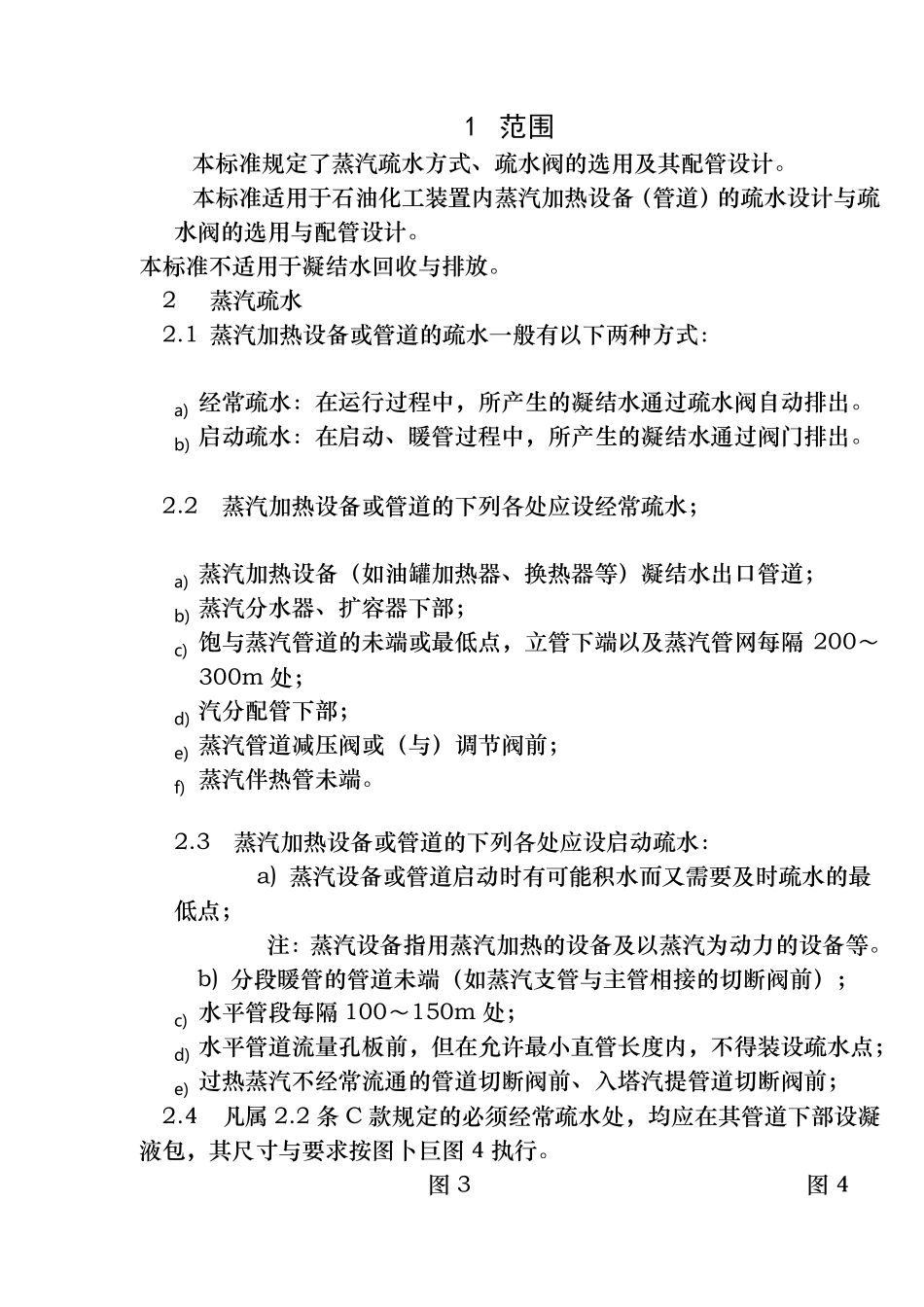

1范围本标准规定了蒸汽疏水方式、疏水阀的选用及其配管设计。本标准适用于石油化工装置内蒸汽加热设备（管道）的疏水设计与疏水阀的选用与配管设计。本标准不适用于凝结水回收与排放。2蒸汽疏水2.1蒸汽加热设备或管道的疏水一般有以下两种方式：a)经常疏水：在运行过程中，所产生的凝结水通过疏水阀自动排出。b)启动疏水：在启动、暖管过程中，所产生的凝结水通过阀门排出。2.2蒸汽加热设备或管道的下列各处应设经常疏水；a)蒸汽加热设备（如油罐加热器、换热器等）凝结水出口管道；b)蒸汽分水器、扩容器下部；c)饱与蒸汽管道的未端或最低点，立管下端以及蒸汽管网每隔200～300m处；d)汽分配管下部；e)蒸汽管道减压阀或（与）调节阀前；f)蒸汽伴热管未端。2.3蒸汽加热设备或管道的下列各处应设启动疏水：a)蒸汽设备或管道启动时有可能积水而又需要及时疏水的最低点；注：蒸汽设备指用蒸汽加热的设备及以蒸汽为动力的设备等。b)分段暖管的管道未端（如蒸汽支管与主管相接的切断阀前）；c)水平管段每隔100～150m处；d)水平管道流量孔板前，但在允许最小直管长度内，不得装设疏水点；e)过热蒸汽不经常流通的管道切断阀前、入塔汽提管道切断阀前；2.4凡属2.2条C款规定的必须经常疏水处，均应在其管道下部设凝液包，其尺寸与要求按图卜巨图4执行。图3图42.5蒸汽管道的疏水量可按下列公式估算2.5.1蒸汽管道起动疏水的凝结水量：Wq1C1t1q2C2t260n………………………………………(1)i1i2式中：W………凝结水量，kg/h;q1………单位长度钢管质量或单个阀门质量，kg/m或kg/个；q2………单位长度钢管或单个阀门的保温材料质量，kg/m或kg/个；C1………钢管的比热，kJ/(kg.k);对于碳素钢可取C1=0.4689,合金钢C2=0.4856C2………保温材料比热，kJ／kg.k;可近似地取C2=0.8374△t1………钢管升温速度，℃／min；，一般按5℃／min计算；△t2………保温材料升温速度，℃／min；一般取△t2＝△1/2i1,i2……操作压力下过热蒸汽的焓或饱与蒸汽的焓与饱与水的焓，kJ/kg；n………管道长度或阀门数量，m或个。2.5.2蒸汽管道经常疏水的凝结水量：WQn……………………………………………………(2)i1i2式中：Q………蒸汽管道单位长度散热量，W/m；其它符号同式（1）2.5蒸汽疏水管径，一般可按表1范围采用表1蒸汽疏水管的公称直径DNmm蒸汽主管经常疏水502202020起动流水2.6202020～20～20～25～25～25～25～25404040404040蒸汽管道的疏水管切断阀应选用闸阀，当蒸汽表压力大于或等于3.5Mpa时，疏水管切断阀应装两个串联闸阀。3疏水阀的选用3.1疏水阀首先应根据工艺条件、凝结水回收或不回收、安装位置等参照各种疏水阀的技术性能，选用适宜的疏水阀型式。再根据疏水阀前后的工作压差与凝结水量、制造厂样本的试验数据或图表，决定疏水阀的规格。3.2每台加热设备、蒸汽管道疏水点、伴热管道终点，一般应单独设疏水阀，如排水量超过单个疏水阀，可并联使用相同类型的疏水阀，其排水量等于各个疏水阀排量之与。3.3蒸汽轮机、蒸汽泵应选用连续疏水的疏水阀。3.4蒸汽主管、蒸汽分水器下部管道、设备与仪表用的蒸汽伴热管道，可采用间歇疏水的疏水阀。3.5疏水阀工作压差的确定3.5.1疏水阀工作压差是指疏水阀入口压力与其出口压力之差。可按公式(1)计算。△P＝P1－P2………………………………………………………………(1)式中：P1------疏水阀入口表压力，Mpa；P2------疏水阀出口表压力，Mpa；△P-----疏水阀工作压差，Mpa。3.5.2疏水阀入出口压力的确定a)蒸汽管道连续疏水用疏水阀的入口压力P1可取蒸汽管道压力的0.95～1；b)供蒸汽加热设备连续疏水用疏水阀的入口压力P1可比加热设备的蒸汽入口压力低0.05～0.10Mpa；c)疏水阀出口压力P2取决于疏水阀后凝结水管道阻力，凝结水管道上升高度与凝结水回收容器的操作压力。可按下式计算：P2＝0.01(H+h)+P3…………………………………………………第3页……………(2)式中：P2------疏水阀出口表压力，Mpa；P3------凝结水回收容器的表压力，Mpa；H------疏水阀后系统阻力（水柱），mh------疏水阀后系统管道上升高度；m3.6疏水阀后的背压不得超过该疏水阀的最...
