风电场无功补偿及电压控制四课件VIP免费

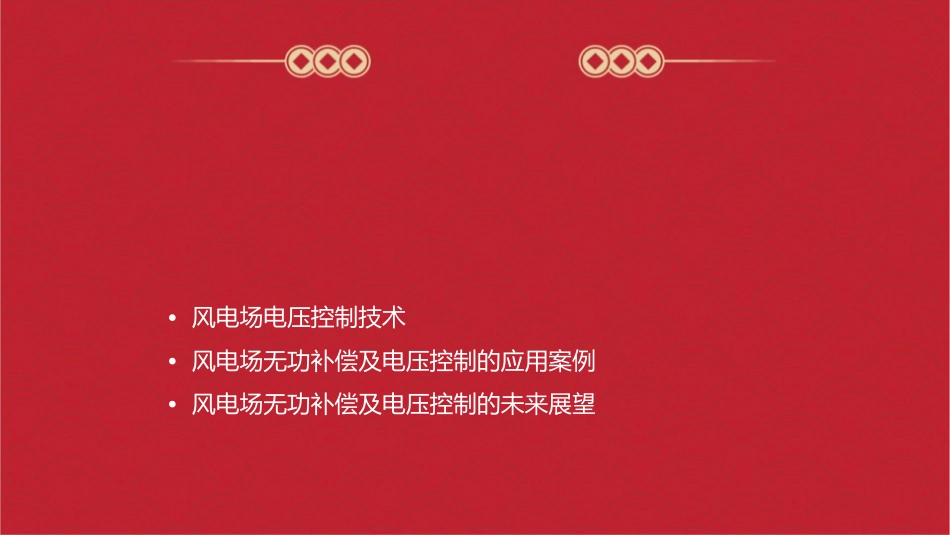

•风电场电压控制技术•风电场无功补偿及电压控制的应用案例•风电场无功补偿及电压控制的未来展望CHAPTER风电场无功补偿及电压控制的意义提高风电场并网稳定性提高风电场接入能力通过无功补偿和电压控制，可以改善风电场并网的稳定性，减少电压波动和闪变，提高供电质量。通过有效的电压控制，可以扩大风电场的接入容量，提高风电场的接入能力。降低线路损耗无功补偿能够减少线路的无功传输，降低线损，提高输电效率。风电场无功补偿及电压控制的重要性保障电力系统的安全稳定运行1无功补偿和电压控制是保障风电场并网安全稳定运行的重要措施，对于电力系统的稳定运行具有重要意义。提高风电场的经济效益通过合理的无功补偿和电压控制，可以提高风电场的发电效率和经济效益。23满足市场需求随着电力市场的不断发展，风电场需要满足市场对电能质量和供电可靠性的需求，因此无功补偿和电压控制显得尤为重要。风电场无功补偿及电压控制的发展历程早期风电场无功补偿及电压控制01早期的风电场通常采用被动式无功补偿方式，如并联电容器组，但这种方式无法实现动态调节。现代风电场无功补偿及电压控制02现代风电场通常采用主动式无功补偿方式和先进的电压控制技术，如SVG、APF等，这些技术能够实现快速响应和精确控制。未来风电场无功补偿及电压控制03未来风电场无功补偿及电压控制将朝着更加智能化、自动化的方向发展，同时考虑与储能技术、新能源并网技术的结合应用。CHAPTER风电场无功补偿的原理风电场无功补偿的原理无功补偿的原理是通过在风电场中安装无功补偿设备，如并联电容器、静止无功补偿器等，来提高风电场的功率因数，减小电压波动，增强风电场的稳定性。无功补偿的作用无功补偿的主要作用是改善电能质量，提高风电场的稳定性，减小对电网的冲击，同时也可以提高风电场的发电效率。风电场无功补偿的方法010203集中补偿分散补偿混合补偿在风电场的总出口或升压站处安装集中无功补偿装置，对整个风电场进行无功补偿。在风电场中的每台风电机组处安装分散无功补偿装置，对每台风电机组进行单独的无功补偿。结合集中补偿和分散补偿两种方式，对风电场进行全面和系统的无功补偿。风电场无功补偿的设备并联电容器是最常见的无功补偿设备，通过向电网注入无功电流来提高功率因数。静止无功补偿器（SVC）能够快速响应电网无功需求的变化，进行动态无功补偿。静止无功发生器（SVG）采用基于电压源型变流器的无功发生器，能够进行连续的无功输出控制。CHAPTER风电场电压控制的原理电压控制原理无功功率平衡动态响应特性电压控制技术通过调节无功功率的输出，控制风电场的电压水平，保持电压的稳定。风电场运行过程中，无功功率的不平衡会导致电压波动，电压控制技术通过实时监测和调整无功功率的输出，实现无功功率的平衡。电压控制技术需要具备快速响应特性，能够及时应对风电场运行过程中的电压波动，保证电压的稳定。风电场电压控制的方法集中控制分散控制自适应控制通过中央控制系统对风电场所有风电机组进行统一管理和控制，实现整体电压的稳定。针对风电场内不同区域的风电机组进行独立控制，通过局部调节实现整体电压的稳定。根据风电场实时运行状态和环境条件，自动调整控制策略，实现电压的稳定。风电场电压控制的设备变压器用于升压或降压风电场的电压，以满足并网要求。无功补偿装置包括并联电容器、静止无功补偿器（SVC）和静止无功发生器（SVG）等设备，用于提供无功功率，调节风电场电压。中央控制系统负责对风电场所有设备进行集中管理和控制，包括电压控制设备的监测和调节。CHAPTER案例一：某风电场的无功补偿及电压控制方案总结词成功案例、技术先进详细描述某风电场采用先进的无功补偿及电压控制技术，通过安装动态无功补偿装置（SVC）和有源滤波器（APF），实现了对风电场无功功率和电压的有效控制。该方案的成功实施，为风电场的稳定运行和电能质量提供了保障。案例二总结词效果显著、经济效益高详细描述某风电场实施无功补偿及电压控制方案后，风电场的稳定性得到了显著提高，同时减少了因电压波动导致的设备损坏。此外，该方案还带来了经济效益的提高，为风...
