导体选择电缆及架空线路课件VIP免费

导体选择电缆及架空线路课件_第1页
1/23

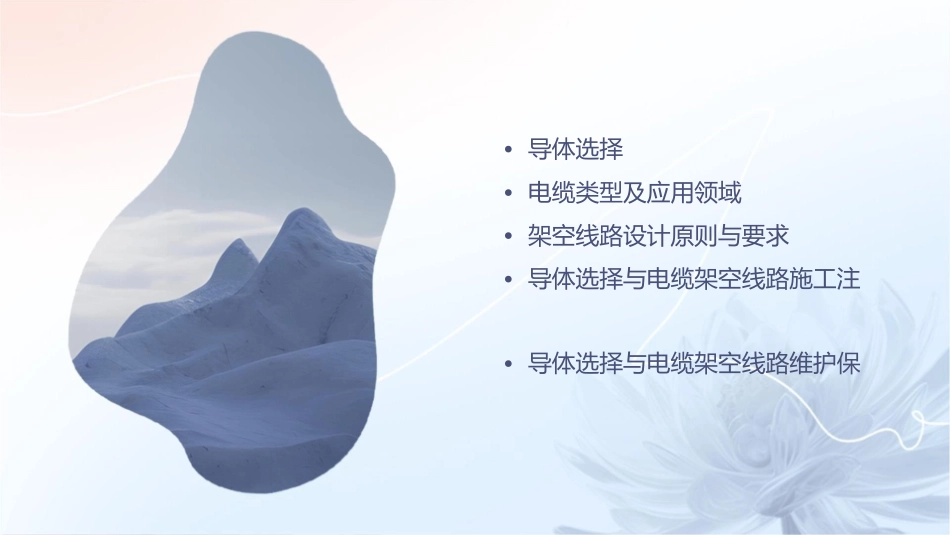

导体选择电缆及架空线路课件_第2页
2/23
导体选择电缆及架空线路课件_第3页
3/23
架空件•导体选择•电缆类型及应用领域•架空线路设计原则与要求•导体选择与电缆架空线路施工注•导体选择与电缆架空线路维护保01导体材料类型及特点010203铜导体铝导体铝合金导体具有良好的导电性能、耐腐蚀性和延展性,广泛用于低压电缆和架空线路。具有较高的导电性能和成本优势,但耐腐蚀性较差,一般用于室外架空线路。具有较好的导电性能和耐腐蚀性,同时具有成本优势,适用于室外架空线路。导体截面积计算方法根据电流计算截面积根据机械强度计算截面积根据线路所承受的机械应力计算导体截面积,以确保线路的机械强度满足要求。根据线路负载电流计算导体截面积,以确保线路的载流量满足要求。根据电压降计算截面积根据线路电压降计算导体截面积,以确保线路的电压损失在允许范围内。导体材料性能比较与选择依据铜导体性能比较铝导体性能比较铜导体具有较高的导电性能和耐腐蚀性,适用于对电气性能要求较高的场合。铝导体具有成本优势,但耐腐蚀性较差,适用于对成本要求较高且对电气性能要求不高的场合。铝合金导体性能比较选择依据铝合金导体具有较好的导电性能和耐腐蚀性,同时具有成本优势,适用于对电气性能和成本要求均较高的场合。在选择导体材料时,应根据具体的应用场景、电气性能要求、成本预算等因素进行综合考虑。02电缆分类及特点介绍控制电缆用于传输控制信号,具有抗干扰、耐腐蚀等特性,常用于自动化控制系统中。电力电缆用于传输电能,具有绝缘、耐压、防火等特性,根据电压等级可分为中低压电缆、高压电缆和超高压电缆。通信电缆用于传输电话、电视、互联网等信号,具有传输容量大、传输距离远等特性。不同类型电缆性能比较与选择依据性能比较不同类型的电缆在绝缘性能、耐压等级、传输容量、传输距离等方面存在差异,需要根据具体应用场景进行选择。选择依据选择电缆时需要考虑电压等级、电流大小、传输距离、环境条件等因素,同时还需要考虑电缆的安装和维护成本。电缆应用领域及案例分析应用领域电缆广泛应用于电力、通信、交通、军事等领域,如电力系统中的输电线路、城市轨道交通中的信号传输、军事中的保密通信等。案例分析以城市轨道交通中的信号传输为例,由于地铁运行环境复杂,对信号传输的稳定性和可靠性要求较高,因此需要选择具有良好绝缘性能和耐压等级的电缆,以确保信号传输的稳定性和可靠性。同时,还需要考虑电缆的安装和维护成本,以确保整个系统的经济性和实用性。03架空路要求架空线路设计基本原则安全可靠经济合理环境保护确保线路在正常运行和极在满足技术要求的前提下,尽量降低建设成本和维护费用。减少对环境的影响,合理利用资源,保护生态环境。端条件下的安全性和稳定性。架空线路设计要求及规范解读电压等级与绝缘配合杆塔与基础根据用电需求和电力系统规划,确定架空线路的电压等级,并选择合适的绝缘配合方案。根据地形、地质条件和导线截面,选择合适的杆塔类型和基础形式,确保线路的稳定性和安全性。导线截面与载流量防雷与接地根据用电负荷和预期增长,选择合适的导线截面和载流量,确保线路在正常运行时的发热和机械强度。采取有效的防雷和接地措施,降低雷击和过电压对线路的影响。架空线路设计案例分析案例一某地区110kV架空线路设计,考虑当地气候条件、地形地貌、用电负荷等因素,进行线路路径选择、导线截面确定、杆塔类型选择等设计工作。案例二某大型工业园区35kV架空线路设计,根据园区发展规划和用电需求,进行线路规划、导线选择、防雷接地设计等,确保园区供电的稳定性和安全性。04架空路施工注意导体选择注意事项及要求解读导体材料选择导体截面积导体连接方式根据具体应用场景和需求,选择合适的导体材料,如铜、铝、合金等。根据电流大小和电压降要求,合理选择导体截面积,确保线路的稳定性和安全性。采用可靠的连接方式,如压接、焊接等,确保连接牢固、接触良好。电缆架空线路施工注意事项及规范解读施工前准备电缆架设电缆连接施工规范对施工区域进行勘察,了解地形、地貌、气候等条件,制定合理的施工方案。采用合适的电缆架设方式,如杆塔架设、墙壁架设等,确保电缆的安全和稳定。采用可靠的...
