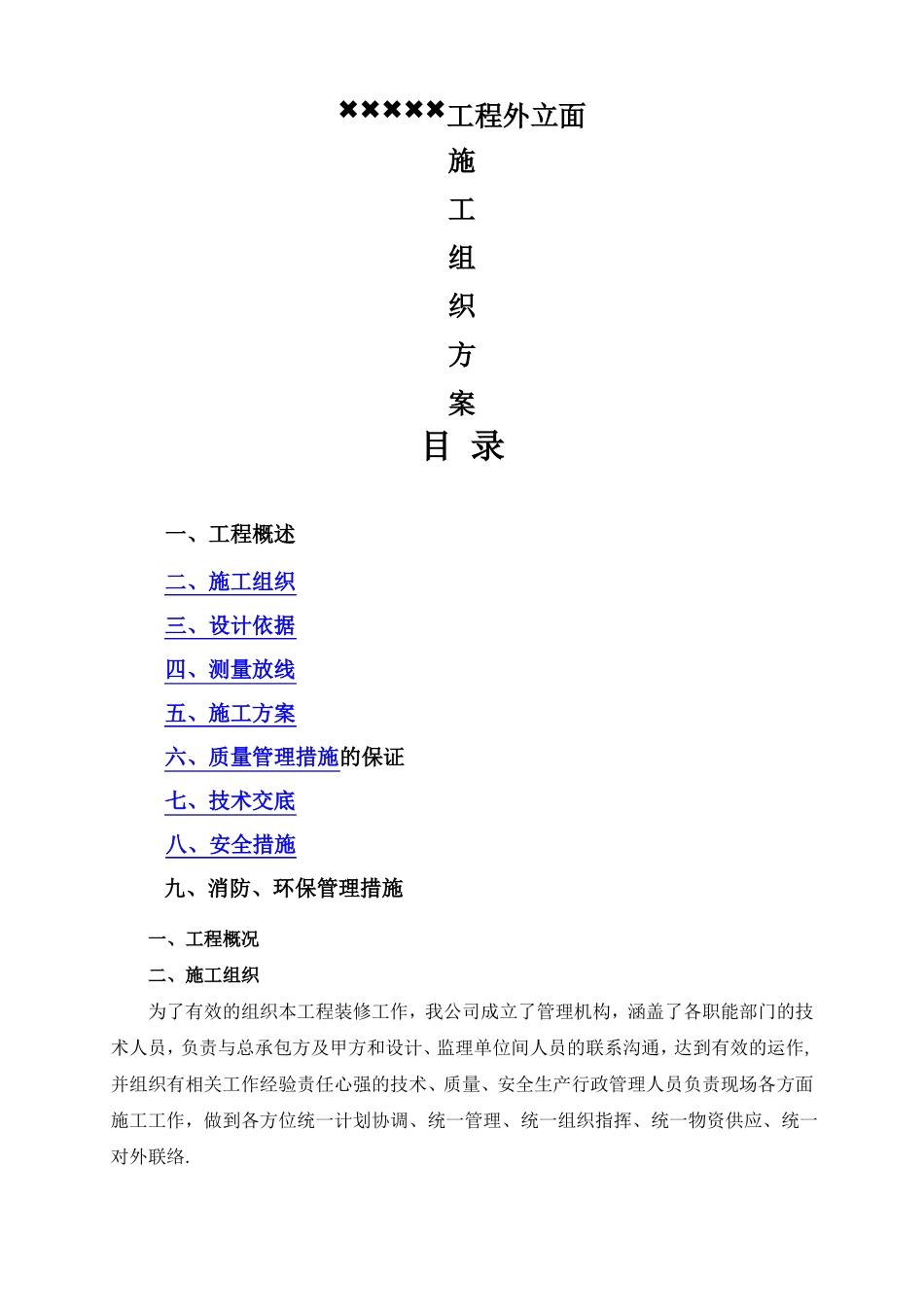

×××××工程外立面施工组织方案目录一、工程概述二、施工组织三、设计依据四、测量放线五、施工方案六、质量管理措施的保证七、技术交底八、安全措施九、消防、环保管理措施一、工程概况二、施工组织为了有效的组织本工程装修工作，我公司成立了管理机构，涵盖了各职能部门的技术人员，负责与总承包方及甲方和设计、监理单位间人员的联系沟通，达到有效的运作,并组织有相关工作经验责任心强的技术、质量、安全生产行政管理人员负责现场各方面施工工作，做到各方位统一计划协调、统一管理、统一组织指挥、统一物资供应、统一对外联络.2。1施工准备（1)认真组织提前进入施工现场.(2)根据设计图纸有关资料制定出翻样图,并提出加工规格数量表。（3）根据设计及有关资料提出材料计划及机具计划.(4）认真学习和熟识国家验收规范工艺标准。（5）制定安全生产及防火规章制度，并进行入场前的安全教育工作。（6)编制施工进度计划,做好劳动力安排。（7）根据图纸其及甲方要求，做好施工技术交底工作。（8）各种小型电动工具的电源接通，做到安全可靠。（9）设计方案确定后，绘制详细施工，加工图纸，内容包括：1）完整、详细结合结构完成现状的立面图和平面图；2)所有单块及拼接石材加工大样图；3）典型节点图，锚固件，支撑装置、嵌缝、锚固大样.（10）提供结构验收手续，细查现场影响石材干挂的部位，原因，提出整改要求及措施确定并提出完成时间，以确保石材安装进入正常工期。（11）提供的脚手架是否符合石材安装要求进行考察验收，干挂石材脚手架满足JGJ80—91国家标准的安全技术规范，对不能满足安装使用要求的脚手架，体会粗符合规定的修正加固方案，限定满足施工作用的时间.（12）对符合设计要求的角钢型材，拟定货计划,不锈钢挂件以及镀锌胀管螺栓，依据图纸落实加工，确定第一批现场时间,石材，嵌缝材料落实有序供应的现场时间。（13）对现场石材及其材料存放地点进行安排，对现场切割、磨边、钻空机进行定位，为及时进入现场创造条件.（14）施工人员提前进驻现场，熟悉现场状态，做到安装心中有数，保证质量。三、设计依据主要根据业主方要求,并参照业主方提供的有关资料和原设计图纸，结合《幕墙建筑规范》和《建筑构造通用图集》以及石材干挂的常规作法.四、测量放线因主体结构质量不明确，为清除结构偏差对花岗岩干挂板度的影响,在挂板放线前，首先对建筑物外形尺寸进行测量,根据测量结果，确定出干挂板的基准面。在建筑物的挂板而交圈，控制点的建立水平向仍以各层的建筑标高为基准线，垂线方向以纵轴线为基准线,根据偏关测量结果，产生累计误差至建筑物两端。五、施工方案本工程设计为干挂25mm厚,花岗岩作外墙饰面，石材干挂主要采用在主结构与石材之间焊接钢骨架方式，钢骨架焊接,主要是用80×40×5槽钢，作竖向主龙骨，用L50×5×5角钢做时平次龙骨，并根据石材竖向分格尺寸进行焊接,焊接时，焊缝长度不得小于焊接点周长的一半，厚度H=5mm，钢材表面作冷镀锌防腐处理，石材安装时，相互间要留6mm缝隙，缝隙要均匀一致，并用Φ8mm炮沫条嵌缝,表面打胶791N密封胶。5。1施工工艺测量、放线→配料→分格定位→弹线定膨胀栓位置→钻孔→连接件安装固定→焊主龙→二次放线→焊水平二次龙骨→焊接点清理并防腐→石材挑选搬运→板材开槽→不锈钢挂件安装→石材临时固定→调整固定并打结构胶→板缝嵌泡沫条打密封胶→板面清理→验收。5.2施工方法5.2.1骨架安装石材安装的钢骨架，主要是采用80×40×5槽钢作竖向主龙骨,安装时，先在主体结构表面,按水平间距800mm，弹纵向垂直线。然后将槽钢沿纵向垂线进行布置.布置完毕后，在槽钢两侧按竖向间距1500mm,确定固定点（膨胀螺栓)位置,并用电锤钻Φ16圆孔(固定∠50×50×5角钢），切成100mm左右作角码连接件。在角码连接的一侧用台钻钻Φ12.5圆孔与固定点（膨胀螺栓）安装固点，同时将连接件与主龙骨进行连接安装并焊接.待主龙骨安装完毕后，按石材竖向分格尺寸在主龙骨表面，弹出水平次龙骨定位线,再将∠50×50×5角钢与主龙骨连接安装并焊接。5。2。2骨架焊接(1)焊条采用E42(2)电焊操作工需持正上岗,作业时要备灭火器、水桶等防火措...
