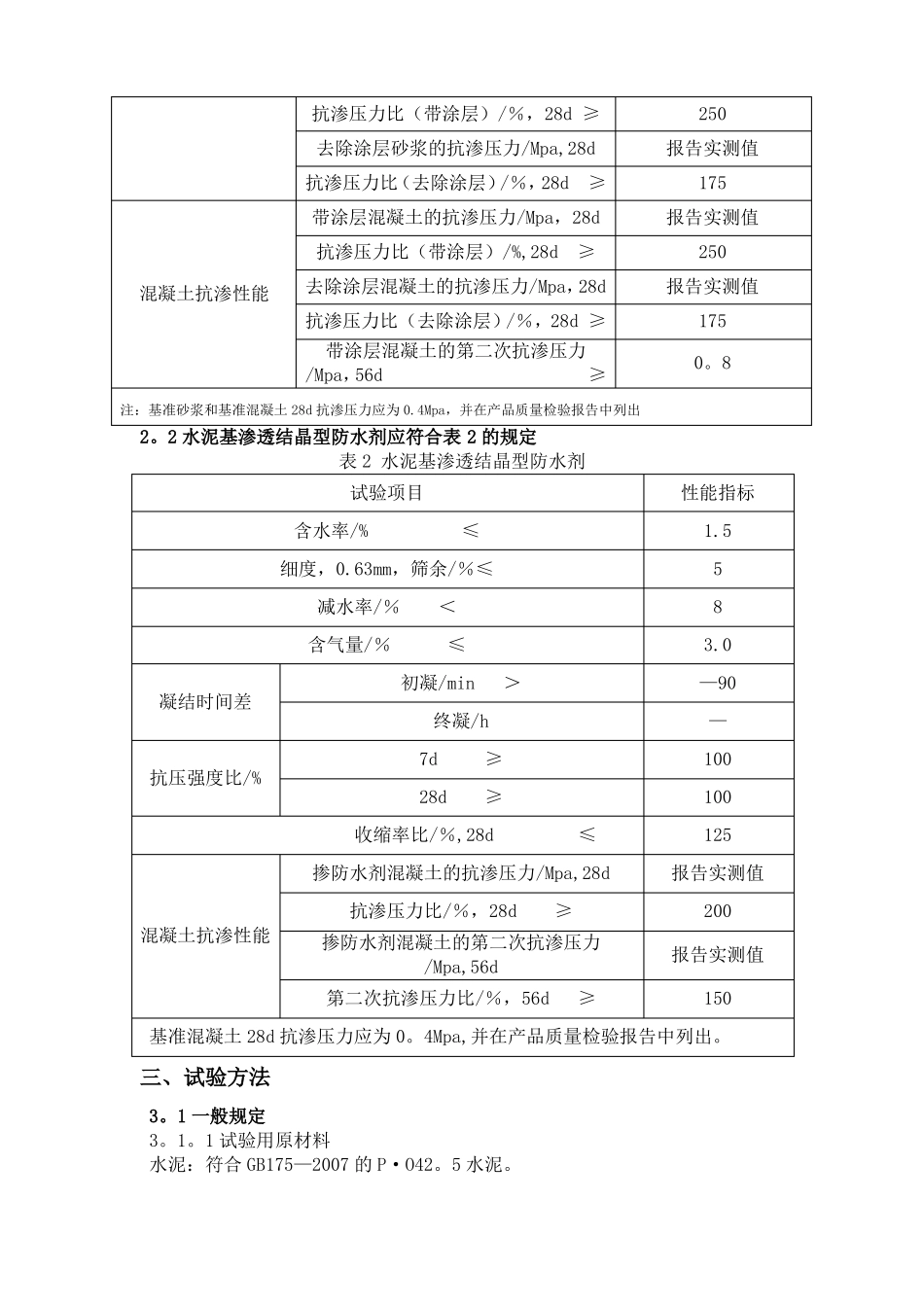

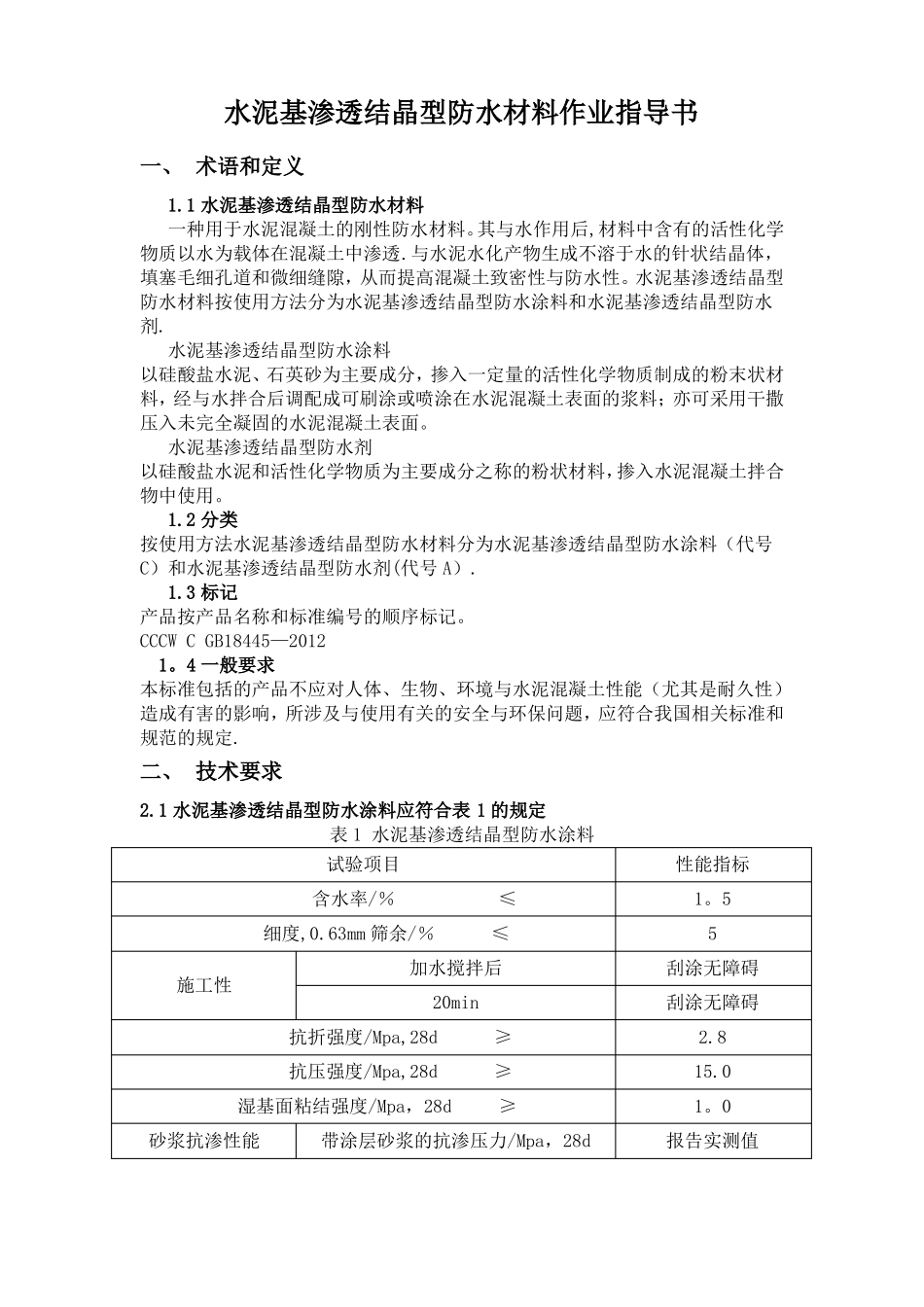

水泥基渗透结晶型防水材料作业指导书一、术语和定义1.1水泥基渗透结晶型防水材料一种用于水泥混凝土的刚性防水材料。其与水作用后,材料中含有的活性化学物质以水为载体在混凝土中渗透.与水泥水化产物生成不溶于水的针状结晶体，填塞毛细孔道和微细缝隙，从而提高混凝土致密性与防水性。水泥基渗透结晶型防水材料按使用方法分为水泥基渗透结晶型防水涂料和水泥基渗透结晶型防水剂.水泥基渗透结晶型防水涂料以硅酸盐水泥、石英砂为主要成分，掺入一定量的活性化学物质制成的粉末状材料，经与水拌合后调配成可刷涂或喷涂在水泥混凝土表面的浆料；亦可采用干撒压入未完全凝固的水泥混凝土表面。水泥基渗透结晶型防水剂以硅酸盐水泥和活性化学物质为主要成分之称的粉状材料，掺入水泥混凝土拌合物中使用。1.2分类按使用方法水泥基渗透结晶型防水材料分为水泥基渗透结晶型防水涂料（代号C）和水泥基渗透结晶型防水剂(代号A）.1.3标记产品按产品名称和标准编号的顺序标记。CCCWCGB18445—20121。4一般要求本标准包括的产品不应对人体、生物、环境与水泥混凝土性能（尤其是耐久性）造成有害的影响，所涉及与使用有关的安全与环保问题，应符合我国相关标准和规范的规定.二、技术要求2.1水泥基渗透结晶型防水涂料应符合表1的规定表1水泥基渗透结晶型防水涂料试验项目含水率/％≤细度,0.63mm筛余/％≤施工性加水搅拌后20min性能指标1。55刮涂无障碍刮涂无障碍2.815.01。0报告实测值抗折强度/Mpa,28d≥抗压强度/Mpa,28d≥湿基面粘结强度/Mpa，28d≥砂浆抗渗性能带涂层砂浆的抗渗压力/Mpa，28d抗渗压力比（带涂层）/％，28d≥去除涂层砂浆的抗渗压力/Mpa,28d抗渗压力比（去除涂层）/％，28d≥带涂层混凝土的抗渗压力/Mpa，28d抗渗压力比（带涂层）/%,28d≥混凝土抗渗性能去除涂层混凝土的抗渗压力/Mpa，28d抗渗压力比（去除涂层）/％，28d≥带涂层混凝土的第二次抗渗压力/Mpa，56d≥注：基准砂浆和基准混凝土28d抗渗压力应为0.4Mpa，并在产品质量检验报告中列出250报告实测值175报告实测值250报告实测值1750。82。2水泥基渗透结晶型防水剂应符合表2的规定表2水泥基渗透结晶型防水剂试验项目含水率/%≤细度，0.63mm，筛余/％≤减水率/％＜含气量/％≤初凝/min＞凝结时间差终凝/h7d≥抗压强度比/%28d≥收缩率比/％,28d≤掺防水剂混凝土的抗渗压力/Mpa,28d抗渗压力比/％，28d≥混凝土抗渗性能掺防水剂混凝土的第二次抗渗压力/Mpa,56d第二次抗渗压力比/％，56d≥100125报告实测值200报告实测值150—100性能指标1.5583.0—90基准混凝土28d抗渗压力应为0。4Mpa,并在产品质量检验报告中列出。三、试验方法3。1一般规定3。1。1试验用原材料水泥：符合GB175—2007的P·O42。5水泥。拌合水:符合JGJ63的规定。砂浆试验用的砂:符合GB/T17671规定的ISO标准砂.混凝土试验用的细集料：符合GB/T14684的中砂,细度模数为2。6～2.8。混凝土试验用的粗集料：符合GB/T14685的(5~20）mm连续级配的碎石。标准混凝土板：符合JC/T547—2005附录A的要求。耐碱玻璃纤维网格布:符合JC/T841—2007中(2×2)mm孔、标称单位面积质量为(151~160）g/㎡。3。2配合比3。2.1制备水泥基渗透结晶型防水涂料试验用的基准砂浆和基准混凝土的配合比参见附录A，应根据原材料情况调整配合比.基准砂浆和基准混凝土28d抗渗压力应为0。4错误!Mpa。基准混凝土配合比中水泥用量不得低于250kg/m³。3。2。2水泥基渗透结晶型防水涂料所有试验项目的用水量采用工程实际使用推荐的用水量。试验涂层防水涂料的用量为1.5kg/㎡.3。2。3制备水泥基渗透结晶型防水剂试验用的基准混凝土与受检混凝土的配合比设计、搅拌方式除抗渗性能外应符合GB8076的要求.防水剂掺量根据各生产厂的推荐掺量。抗渗性能基准混凝土的制备可参照附录A的配合比，基准混凝土28d抗渗压力应为0。4错误!Mpa，并且所用配合比中水泥用量不得低于250kg/m³.附录A基准砂浆和基准混凝土试件的配合比A。1基准砂浆和基准混凝土的原材料包括：水泥：符合GB175的P·O42.5水泥；砂浆用砂:符合GB/T17671规定的ISO标准砂；混凝土用集料：集料颗粒尺寸分布服从连续级配曲线。可以用不同级配的砂和细...
