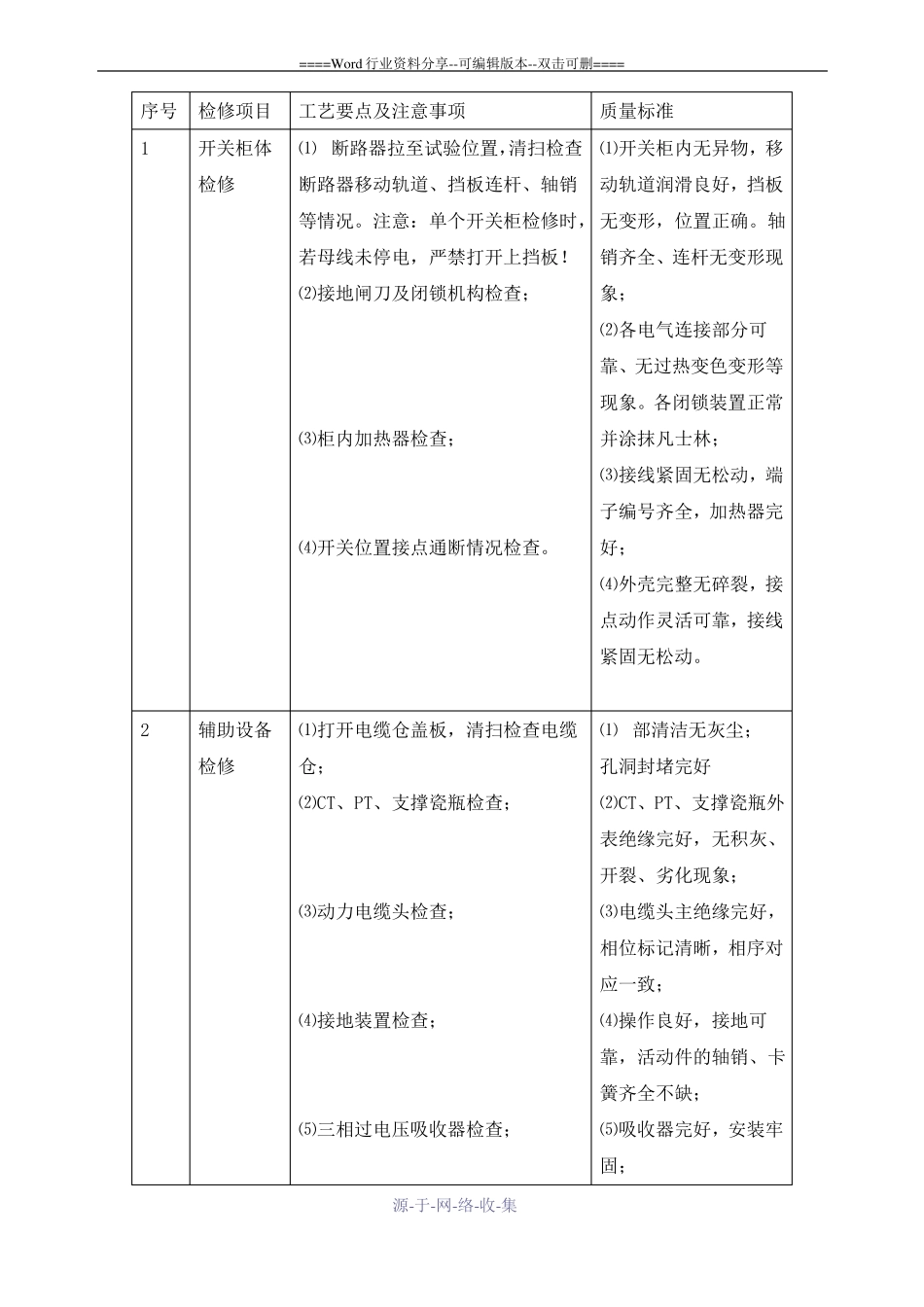

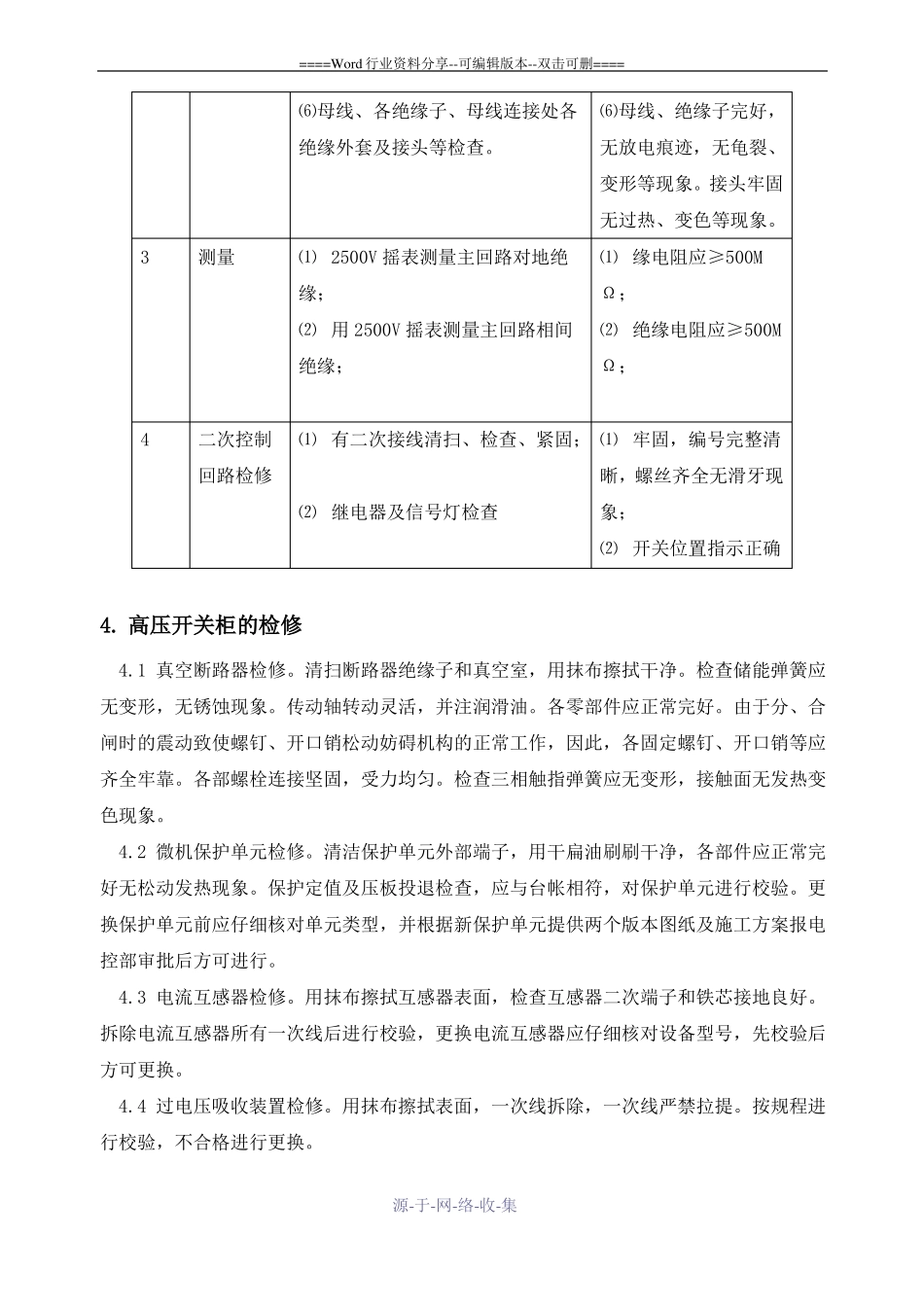

====Word行业资料分享--可编辑版本--双击可删====10KV开关柜检修及校验规程1.总则1.1本规程适用于电压等级为10kV高压开关柜的检修。1.2高压开关柜的检修包含以下内容：现场检修，包括必要的清扫维护和检查调整。一高压开关柜的解体检修，包括柜内真空断路器的检查维修，开关柜内一次设备预防性试验、微机保护器的更换及设置、母线检修。并包括小修全部项目。1.3高压开关柜的检修前、后的试验项目和标准按《电控部开关站检修规程》执行。2.高压开关柜的检修说明2.1高压开关柜的检修，包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过压保护器等设备，关于开关柜内的独立设备，如本检修工艺未详细说明，可参见相关设备的检修工艺。2.2开关柜内二次回路的重新布线及检查.测试，对小车隔离触指进行检查；操作机构的合闸与分闸线圈的电阻的测量。3.高压开关柜维修项目和要求3.1检查、清扫开关柜，柜体清洁。柜面观察窗清洁。3.2柜面元件安装端正，接线牢固，电度表、高压带电指示装置、继电器及信号灯工作正常，符合相关规定。检查开关位置指示信号灯指示正确。3.3检查开关柜密封良好，门锁齐全，机械和电气带电闭锁装置作用可靠，在有电情况下不能打开柜门。手车位置检测行程开关作用良好，能正确反映手车位置。开关机械位置闭锁装置作用良好。检查二次回路连接牢固，接线正确。3.4拉出手车，检查开关柜后部带电防护档板作用良好，开关手车拉出后能自动复位。3.5检查柜体接地良好，手车接地轨道接触良好，表面无锈蚀现象，并涂干黄油。手车推拉应轻松灵活，到位后能自动闭锁定位，无卡滞现象。3.6电流互感器及过电压吸收装置。用抹布擦拭互感器及过电压吸收装置表面，检查一次接线紧固情况。检查互感器二次端子和铁芯接地良好。检修工艺及质量标准源-于-网-络-收-集====Word行业资料分享--可编辑版本--双击可删====序号检修项目工艺要点及注意事项1开关柜体检修质量标准⑴断路器拉至试验位置，清扫检查⑴开关柜内无异物，移断路器移动轨道、挡板连杆、轴销动轨道润滑良好，挡板等情况。注意：单个开关柜检修时，无变形，位置正确。轴若母线未停电，严禁打开上挡板！销齐全、连杆无变形现⑵接地闸刀及闭锁机构检查；⑶柜内加热器检查；⑷开关位置接点通断情况检查。象；⑵各电气连接部分可靠、无过热变色变形等现象。各闭锁装置正常并涂抹凡士林；⑶接线紧固无松动，端子编号齐全，加热器完好；⑷外壳完整无碎裂，接点动作灵活可靠，接线紧固无松动。2辅助设备检修⑴打开电缆仓盖板，清扫检查电缆仓；⑵CT、PT、支撑瓷瓶检查；⑶动力电缆头检查；⑷接地装置检查；⑸三相过电压吸收器检查；源-于-网-络-收-集⑴部清洁无灰尘；孔洞封堵完好⑵CT、PT、支撑瓷瓶外表绝缘完好，无积灰、开裂、劣化现象；⑶电缆头主绝缘完好，相位标记清晰，相序对应一致；⑷操作良好，接地可靠，活动件的轴销、卡簧齐全不缺；⑸吸收器完好，安装牢固；====Word行业资料分享--可编辑版本--双击可删====⑹母线、各绝缘子、母线连接处各绝缘外套及接头等检查。⑹母线、绝缘子完好，无放电痕迹，无龟裂、变形等现象。接头牢固无过热、变色等现象。3测量⑴2500V摇表测量主回路对地绝缘；⑵用2500V摇表测量主回路相间绝缘；⑴缘电阻应≥500MΩ；⑵绝缘电阻应≥500MΩ；4二次控制⑴有二次接线清扫、检查、紧固；⑴牢固，编号完整清晰，螺丝齐全无滑牙现象；⑵开关位置指示正确回路检修⑵继电器及信号灯检查4.高压开关柜的检修4.1真空断路器检修。清扫断路器绝缘子和真空室，用抹布擦拭干净。检查储能弹簧应无变形，无锈蚀现象。传动轴转动灵活，并注润滑油。各零部件应正常完好。由于分、合闸时的震动致使螺钉、开口销松动妨碍机构的正常工作，因此，各固定螺钉、开口销等应齐全牢靠。各部螺栓连接坚固，受力均匀。检查三相触指弹簧应无变形，接触面无发热变色现象。4.2微机保护单元检修。清洁保护单元外部端子，用干扁油刷刷干净，各部件应正常完好无松动发热现象。保护定值及压板投退检查，应与台帐相符，对保护单元进行校验。更换保护单元前应仔细核对单...
