心电图机结构原理课件VIP免费

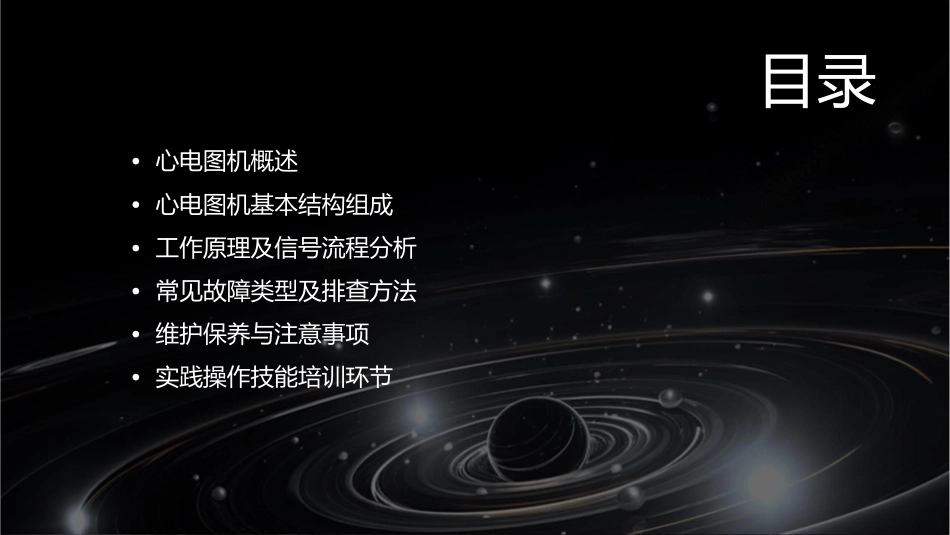

目录•心电图机概述•心电图机基本结构组成•工作原理及信号流程分析•常见故障类型及排查方法•维护保养与注意事项•实践操作技能培训环节定义与分类定义心电图机是一种用于记录、显示和打印心脏电活动图形的医用电子设备。分类根据功能和应用场景不同，心电图机可分为便携式、床旁式和中央监护式等类型。发展历程及现状发展历程自20世纪初心电图技术问世以来，心电图机经历了从单导联到多导联、从模拟式到数字式的发展历程。现状目前，数字式心电图机已成为主流产品，具有高精度、高稳定性和易操作等特点。随着医疗技术的不断进步，心电图机也在向智能化、网络化和多功能化方向发展。应用领域与前景展望应用领域心电图机广泛应用于医院、体检中心、急救车、家庭等场所，用于心脏疾病的筛查、诊断和治疗。前景展望随着人们健康意识的提高和医疗资源的普及，心电图机的市场需求将持续增长。未来，心电图机将进一步实现智能化、便携化和家庭化，为心脏疾病的预防和早期发现提供更多便利。主机部分01020304信号处理电路微处理器存储器电源负责采集、放大、滤波和数字化处理心电信号，以保证心电图的准确性和稳定性。控制心电图机的各个部件协同工作，实现自动化检测和分析功能。存储心电图数据和用户设置，方便后续查看和分析。为心电图机提供稳定的工作电压和电流，确保其正常运行。导联线及电极导联线连接主机和电极的线缆，负责传输心电信号。其质量和连接方式直接影响心电图的准确性。电极贴附在患者皮肤上的导电片，用于采集心电信号。其材质、形状和贴附位置都会影响心电图的质量。显示屏与操作界面显示屏显示心电图波形、数据和状态信息，方便用户观察和分析。其分辨率和显示效果对诊断准确性至关重要。操作界面包括按键、旋钮和触摸屏等，用于设置心电图机参数、切换导联和启动/停止记录等。其设计应简洁易用，符合人机工程学原理。生物电信号采集与处理过程010203电极与导联信号预处理特征提取通过体表电极或心内电极采集心脏电信号，根据不同导联方式组合形成心电图波形。对采集到的原始信号进行滤波、放大等处理，去除干扰和噪声，提高信号质量。从处理后的信号中提取出反映心脏电生理活动的特征参数，如P波、QRS波群、T波等。滤波、放大和模数转换技术滤波技术放大技术模数转换技术采用硬件或软件滤波方法，去除高频噪声和基线漂移等干扰，提高信号信噪比。根据信号特点选择合适的放大倍数和带宽，确保信号不失真且易于观察。将模拟信号转换为数字信号，便于后续处理、存储和传输。数据存储与传输方式数据存储格式传输接口与协议常见的心电图数据存储格式包括ECG、HL7、XML等，方便不同系统间的数据交换和共享。支持USB、蓝牙、Wi-Fi等多种传输接口和协议，实现心电图数据的实时传输和远程监控。VS开机无反应或异常提示信息保险丝熔断检查机器内部保险丝是否熔断，如有需要更换。电源故障检查电源线是否插好，以及电源是否正常。主板故障如果以上两项正常，可能是主板出现故障，需要联系专业维修人员进行处理。导联脱落或接触不良导致信号异常导联线松动导联接口脏污导联线损坏检查导联线是否插紧，避免松动清洁导联接口，确保良好的接触如发现导联线损坏，应及时更换新的导联线。或脱落。性能。参数设置错误引起误报警或误诊断电极位置错误确保电极放置在正确的位置上，避免误报警。参数设置不当根据实际情况调整参数设置，确保诊断准确性。软件故障如果怀疑软件出现故障，可尝试重启机器或恢复出厂设置。定期检查设备性能状态设备自检每次使用前进行设备自检，包括检查显示屏、按键、导联线等是否正常工作。性能测试定期对心电图机进行性能测试，如信号质量、定标电压等，确保设备准确性。预防性维护定期对设备进行预防性维护，包括清洁、润滑、紧固等，以延长使用寿命。清洁消毒操作规范清洁设备表面使用柔软干布擦拭设备表面，避免使用化学清洁剂或水直接冲洗。导联线清洁使用医用酒精或清水擦拭导联线，避免过度弯曲或拉扯导致损坏。患者接触部分消毒使用医用消毒液对患者接触部分进行消毒，以防交叉感染。存储环境要求和电池更换周期存储环境将心电图机存放在干燥...
