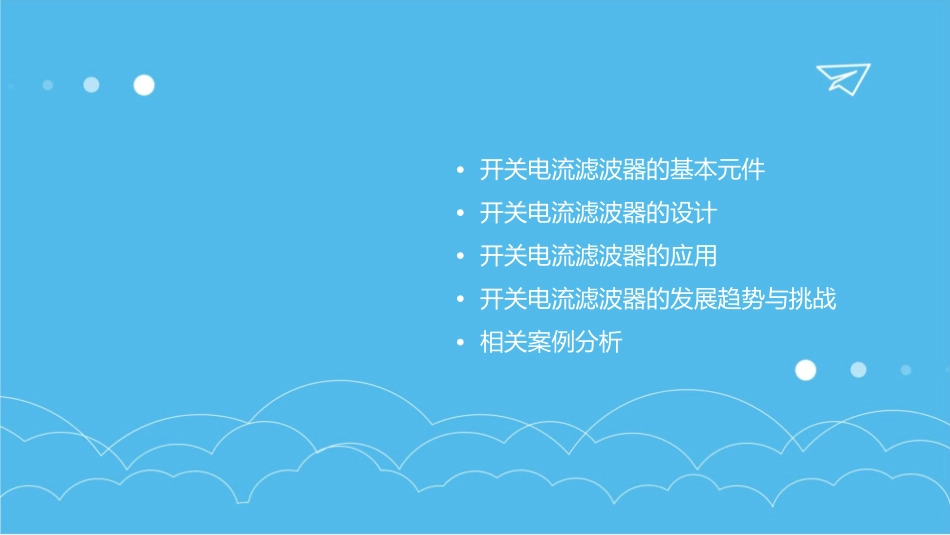

•开关电流滤波器的基本元件•开关电流滤波器的设计•开关电流滤波器的应用•开关电流滤波器的发展趋势与挑战•相关案例分析定义与作用0102开关电流滤波器是一种电子滤波器，主要用于抑制开关电源中的谐波电流，提高电源的功率因数，减小电磁干扰(EMI)。它可有效地抑制开关电源在工作时产生的谐波电流，避免对电网造成污染，提高电源的功率因数，减小电磁干扰(EMI)，保证系统的稳定运行。工作原理开关电流滤波器的工作原理是通过电感、电容等元件组成的电路，将开关电源在工作时产生的谐波电流进行滤波，从而抑制谐波电流的产生，减小电磁干扰(EMI)。开关电流滤波器通常采用共模和差模两种方式来抑制谐波电流。共模方式主要抑制共模谐波电流，而差模方式主要抑制差模谐波电流。主要类型0102030405开关电流滤波器主要有以下几种类型1.低通滤波器：用于抑制高频谐波电流，提高电源的功率因数。2.高通滤波器：用于抑制低频谐波电流，减小电源对电网的污染。3.带阻滤波器：用于抑4.复合滤波器：由低通、制特定频率的谐波电流，高通和带阻滤波器组合提高电源的稳定性。而成，可同时抑制高频、低频和特定频率的谐波电流，提高电源的功率因数和稳定性。电阻010203线性电阻动态电阻电阻器的作用在欧姆定律下，电流与电压成正比，电阻值保持恒定。在动态电路中，电阻值随时间变化而变化。在电路中起限流、分流作用，也可作为负载元件。电容010203电容器的种类电容器的特性电容器的作用电解电容、陶瓷电容、薄膜电容等。储存电荷、隔直通交、滤波等。在电路中起隔直通交作用，可用于滤波、旁路等。电感电感器的特性储存磁能、阻碍电流变化、感抗等。电感器的种类线圈电感、铁氧体电感、空心电感等。电感器的作用在电路中起感抗作用，可用于滤波、延迟等。二极管二极管的种类二极管的特性二极管的作用硅二极管、锗二极管、肖单向导电性、反向截止、击穿等。在电路中起整流、开关作特基二极管等。用，也可用于钳位、限幅等。晶体管晶体管的种类NPN晶体管、PNP晶体管等。晶体管的特性放大作用、开关作用等。晶体管的作用在电路中起放大、开关作用，也可用于变频、调制等。设计流程明确滤波器性能指标计算滤波器参数根据应用需求，确定滤波器的频率响应、阻抗、衰减等性能指标。根据滤波器性能指标和类型，计算滤波器的电阻、电容、电感等参数。选择合适的滤波器类型根据电路拓扑、功率等级、电磁兼容性等因素，选择合适的开关电流滤波器类型。设计滤波器电路根据计算得到的参数，设计开关电流滤波器的电路。设计实例某电力电子设备中，采用并联谐振滤波器来抑制开关电流引起的电磁干扰，通过优化滤波器参数，使得设备顺利通过了电磁兼容性测试。在某电源设计中，采用LC滤波器来抑制开关电源输出的谐波电流，通过调整电感量和电容值，实现了满足电磁兼容性标准的电源输出。设计优化01采用先进的计算机辅助设计软件，对开关电流滤波器进行优化设计，提高其性能指标和降低成本。02通过实验测试，对滤波器进行调试和优化，以满足实际应用中的性能要求。电力系统开关电流滤波器在电力系统中应用广泛，主要用于滤除输电线路和变压器等设备中产生的谐波电流，以减少对电网的污染。开关电流滤波器可以有效地滤除高次谐波，提高电力系统的供电质量，同时还可以防止谐波对电力设备的损害。工业控制在工业控制领域，开关电流滤波器主要用于控制电路中，以滤除电机、驱动器等设备产生的谐波电流，提高设备的运行效率。开关电流滤波器可以有效地抑制谐波对PLC、DCS等工业控制系统的干扰，保证系统的稳定性和可靠性。电子设备在电子设备领域，开关电流滤波器主要用于电源电路中，以滤除电源线路上产生的谐波电流，提高设备的电磁兼容性能。开关电流滤波器可以有效地抑制开关电源产生的谐波，减少对其他设备的干扰，同时还可以提高设备的抗干扰能力。汽车电子在汽车电子领域，开关电流滤波器主要用于车载电源电路中，以滤除汽车内部电子设备产生的谐波电流，提高汽车的电磁兼容性能。开关电流滤波器可以有效地抑制车载电子设备产生的谐波，减少对汽车内部其他设备的干扰，同时还可以提高汽车的抗干扰能力。技术...
