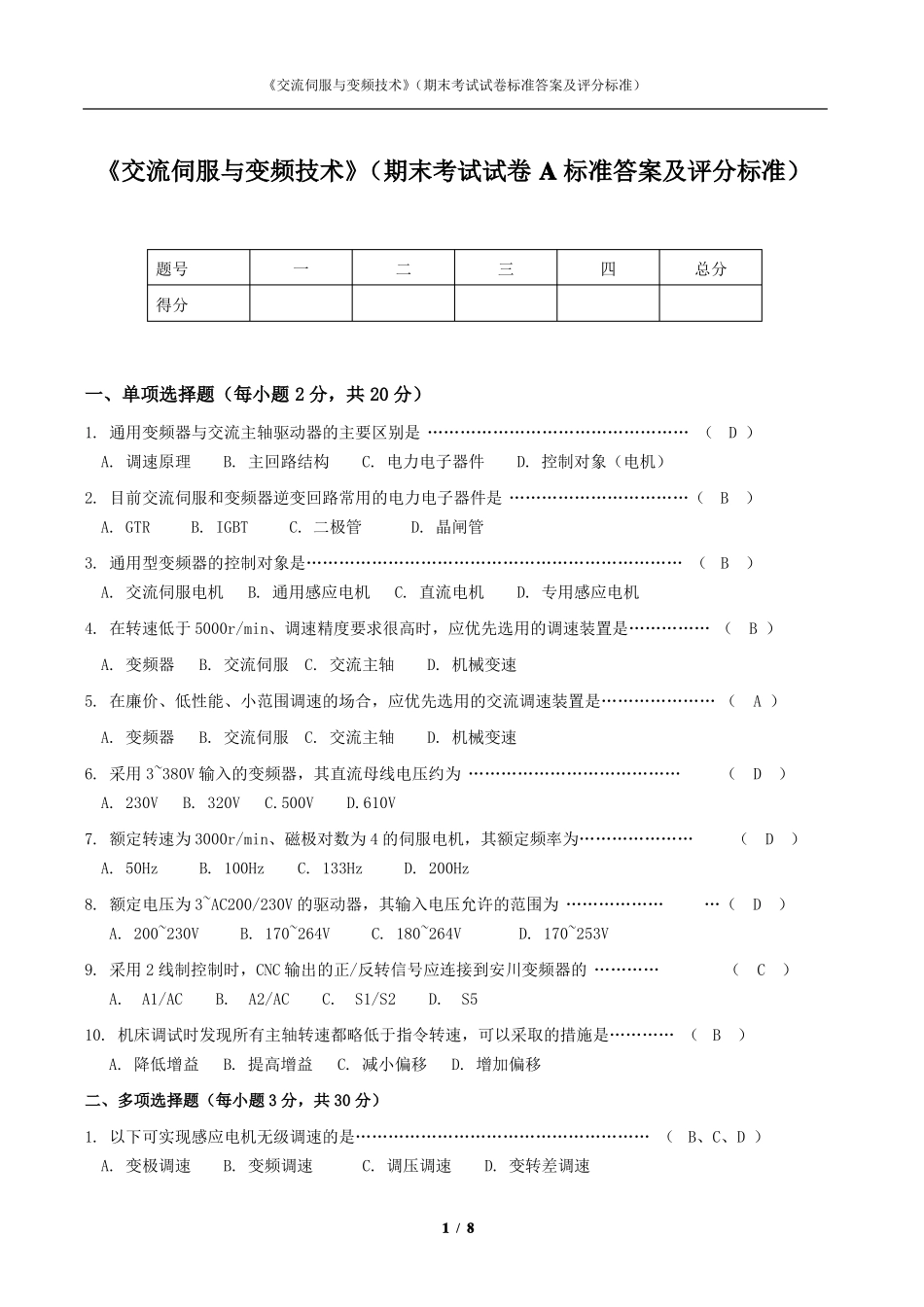

《交流伺服与变频技术》（期末考试试卷标准答案及评分标准）《交流伺服与变频技术》（期末考试试卷A标准答案及评分标准）题号得分一二三四总分一、单项选择题（每小题2分，共20分）1.通用变频器与交流主轴驱动器的主要区别是…………………………………………（D）A.调速原理B.主回路结构C.电力电子器件D.控制对象（电机）2.目前交流伺服和变频器逆变回路常用的电力电子器件是……………………………（B）A.GTRB.IGBTC.二极管D.晶闸管3.通用型变频器的控制对象是……………………………………………………………（B）A.交流伺服电机B.通用感应电机C.直流电机D.专用感应电机4.在转速低于5000r/min、调速精度要求很高时，应优先选用的调速装置是……………（B）A.变频器B.交流伺服C.交流主轴D.机械变速5.在廉价、低性能、小范围调速的场合，应优先选用的交流调速装置是…………………（A）A.变频器B.交流伺服C.交流主轴D.机械变速6.采用3~380V输入的变频器，其直流母线电压约为…………………………………（D）A.230VB.320VC.500VD.610V7.额定转速为3000r/min、磁极对数为4的伺服电机，其额定频率为…………………（D）A.50HzB.100HzC.133HzD.200Hz8.额定电压为3~AC200/230V的驱动器，其输入电压允许的范围为…………………（D）A.200~230VB.170~264VC.180~264VD.170~253V9.采用2线制控制时，CNC输出的正/反转信号应连接到安川变频器的…………（C）A.A1/ACB.A2/ACC.S1/S2D.S510.机床调试时发现所有主轴转速都略低于指令转速，可以采取的措施是…………（B）A.降低增益B.提高增益C.减小偏移D.增加偏移二、多项选择题（每小题3分，共30分）1.以下可实现感应电机无级调速的是………………………………………………（B、C、D）A.变极调速B.变频调速C.调压调速D.变转差调速1/8《交流伺服与变频技术》（期末考试试卷标准答案及评分标准）2.以下可用于机电设备速度控制的系统是………………………………………（A、B、C、D）A.交流传动B.直流传动C.交流伺服D.直流伺服3.机床主轴调速应选用的变频器为……………………………………………………（B、D）A.普通型变频器B.紧凑型变频器C.节能型变频器D.高性能变频器4.以下属于安川交流伺服产品的型号是…………………………………………（A、B）A.∑IIB.∑VC.CIMR-G7D.CIMR-A10005.安川SGDV-120A01A伺服驱动器的主要技术参数是……………………………（B、C、D）A.额定输出电流为120AB.额定输入电压为3~200VC.额定输出电流为12AD.带位置脉冲输入接口6.以下产型号中属于三菱变频器产品是……………………………………………（A、C）A.FR-A540B.MR-J3C.FR-A740D.CIMR-G77.以下对安川SGMSV-20ADA伺服电机理解正确的是………………………………（A、B、D）A.属于高速小惯量电机B.额定输出功率为2kWC.额定输出电流为20AD.额定输入电压为3~200V8.安川∑V伺服驱动器DI可直接连接的输入信号为………………………………（A、B、C）A.按钮B.NPN集电极开路输出接近开关C.继电器触点D.PNP集电极开路输出接近开关9.安川CIMR-AB4A0005用于ND负载时，以下理解正确的是………………（A、B、C、D）A.额定输出电流为5.4AB.可控制的电机功率为2.2kWC.额定输入电压为3~AC400VD.输入电源容量为6.1kVA10.安川变频器DI信号可使用的连接方式有…………………………………………（A、B）A.DC汇点输入B.DC源输入C.AC汇点输入D.AC源输入2/8《交流伺服与变频技术》（期末考试试卷标准答案及评分标准）三、简答与计算题（每小题10分，共30分）1.某电机的铭牌如图所示，问：（1）电机的额定角速度、输出转矩为多少？（2）磁极对数及同步转速各为多少？（3）电机与我国电网直接连接时，应采用何种接法？额定电流为多大？参考答案&评分标准：解：（1）额定角速度、额定输出转矩是额定转速、额定功率所对应的角速度和输出转矩。∴ω=2πn/60=150（rad/s）M=9550P/n=14.7（Nm）（2）由于感应电机的同步转速与额定转速基本相同∴P≈60f/ne=60×50/1430≈2n0=60f/P=1500（r/min）（3）我国电网的电压为3~380V，由电机铭牌可见，电机应采用Y连接，其额定电流为5A。上述（1）、（2）、...
