提高焊接接头疲劳性能的研究进展简介VIP免费

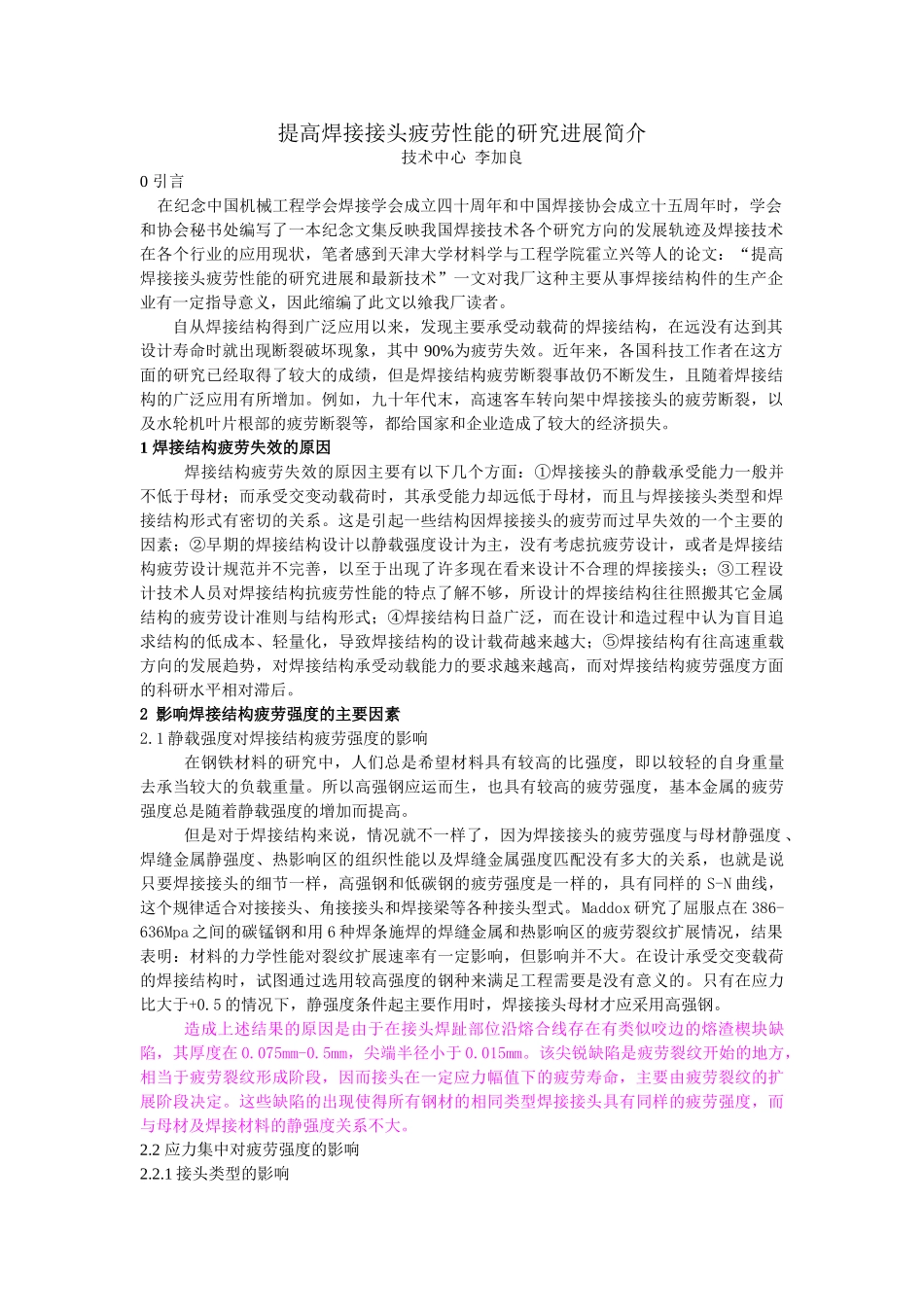

提高焊接接头疲劳性能的研究进展简介技术中心李加良0引言在纪念中国机械工程学会焊接学会成立四十周年和中国焊接协会成立十五周年时，学会和协会秘书处编写了一本纪念文集反映我国焊接技术各个研究方向的发展轨迹及焊接技术在各个行业的应用现状，笔者感到天津大学材料学与工程学院霍立兴等人的论文：“提高焊接接头疲劳性能的研究进展和最新技术”一文对我厂这种主要从事焊接结构件的生产企业有一定指导意义，因此缩编了此文以飨我厂读者。自从焊接结构得到广泛应用以来，发现主要承受动载荷的焊接结构，在远没有达到其设计寿命时就出现断裂破坏现象，其中90%为疲劳失效。近年来，各国科技工作者在这方面的研究已经取得了较大的成绩，但是焊接结构疲劳断裂事故仍不断发生，且随着焊接结构的广泛应用有所增加。例如，九十年代末，高速客车转向架中焊接接头的疲劳断裂，以及水轮机叶片根部的疲劳断裂等，都给国家和企业造成了较大的经济损失。1焊接结构疲劳失效的原因焊接结构疲劳失效的原因主要有以下几个方面：①焊接接头的静载承受能力一般并不低于母材；而承受交变动载荷时，其承受能力却远低于母材，而且与焊接接头类型和焊接结构形式有密切的关系。这是引起一些结构因焊接接头的疲劳而过早失效的一个主要的因素；②早期的焊接结构设计以静载强度设计为主，没有考虑抗疲劳设计，或者是焊接结构疲劳设计规范并不完善，以至于出现了许多现在看来设计不合理的焊接接头；③工程设计技术人员对焊接结构抗疲劳性能的特点了解不够，所设计的焊接结构往往照搬其它金属结构的疲劳设计准则与结构形式；④焊接结构日益广泛，而在设计和造过程中认为盲目追求结构的低成本、轻量化，导致焊接结构的设计载荷越来越大；⑤焊接结构有往高速重载方向的发展趋势，对焊接结构承受动载能力的要求越来越高，而对焊接结构疲劳强度方面的科研水平相对滞后。2影响焊接结构疲劳强度的主要因素2.1静载强度对焊接结构疲劳强度的影响在钢铁材料的研究中，人们总是希望材料具有较高的比强度，即以较轻的自身重量去承当较大的负载重量。所以高强钢应运而生，也具有较高的疲劳强度，基本金属的疲劳强度总是随着静载强度的增加而提高。但是对于焊接结构来说，情况就不一样了，因为焊接接头的疲劳强度与母材静强度、焊缝金属静强度、热影响区的组织性能以及焊缝金属强度匹配没有多大的关系，也就是说只要焊接接头的细节一样，高强钢和低碳钢的疲劳强度是一样的，具有同样的S-N曲线，这个规律适合对接接头、角接接头和焊接梁等各种接头型式。Maddox研究了屈服点在386-636Mpa之间的碳锰钢和用6种焊条施焊的焊缝金属和热影响区的疲劳裂纹扩展情况，结果表明：材料的力学性能对裂纹扩展速率有一定影响，但影响并不大。在设计承受交变载荷的焊接结构时，试图通过选用较高强度的钢种来满足工程需要是没有意义的。只有在应力比大于+0.5的情况下，静强度条件起主要作用时，焊接接头母材才应采用高强钢。造成上述结果的原因是由于在接头焊趾部位沿熔合线存在有类似咬边的熔渣楔块缺陷，其厚度在0.075mm-0.5mm，尖端半径小于0.015mm。该尖锐缺陷是疲劳裂纹开始的地方，相当于疲劳裂纹形成阶段，因而接头在一定应力幅值下的疲劳寿命，主要由疲劳裂纹的扩展阶段决定。这些缺陷的出现使得所有钢材的相同类型焊接接头具有同样的疲劳强度，而与母材及焊接材料的静强度关系不大。2.2应力集中对疲劳强度的影响2.2.1接头类型的影响焊接接头的形式主要有：对接接头、十字接头、T形接头和搭接接头，在接头部位由于传力线受到干扰，因而发生应力集中现象。对接接头的力线干扰较小，因而应力集中系数较小，其疲劳强度也将高于其它接头形式。但试验表明，对接接头的疲劳强度在很大范围内变化，这是因为有一系列因素影响对接接头的疲劳性能的缘故。如试样的尺寸、坡口形式、焊接方法、焊条类型、焊接位置焊缝形状、焊后的焊缝加工、焊后的热处理等均会对其发生影响。这种接头的疲劳裂纹均从焊缝和垫板的结合处产生，而并不是在焊趾处产生，其疲劳强度一般与不带垫板的最不佳外形的对接接头的疲劳强度相等。十字接头或T形接头在焊接结构中...
