项目五螺纹的编程与加工素材课件VIP免费

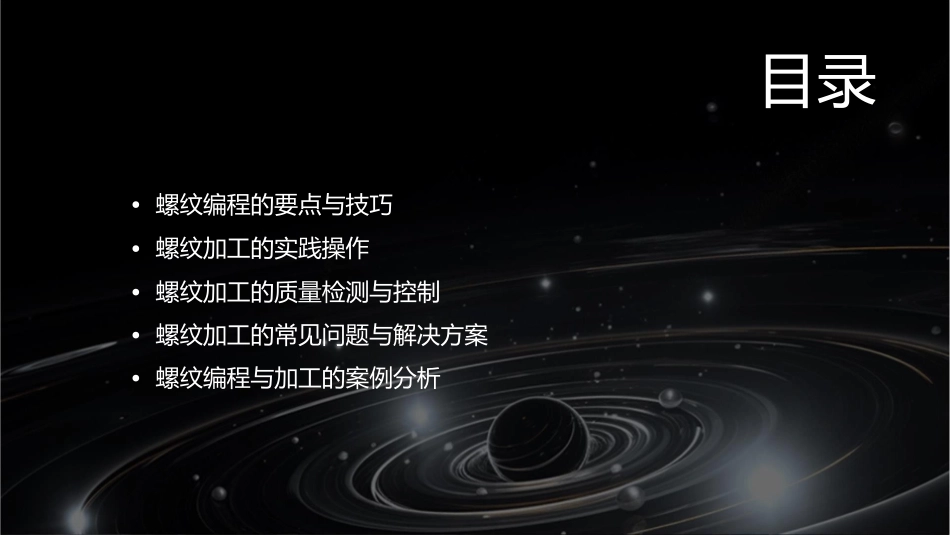

目录•螺纹编程的要点与技巧•螺纹加工的实践操作•螺纹加工的质量检测与控制•螺纹加工的常见问题与解决方案•螺纹编程与加工的案例分析螺纹的定义与分类总结词螺纹是用于实现连接或传动的几何结构，根据旋向可分为左旋和右旋，根据用途可分为紧固螺纹、传动螺纹和管螺纹等。详细描述螺纹是一种常见的机械结构，其工作原理是通过旋转一个带螺纹的零件（如螺栓或螺母）来移动或固定另一个零件。根据旋向的不同，螺纹可分为左旋和右旋两种类型。此外，根据用途的不同，螺纹可分为紧固螺纹、传动螺纹和管螺纹等。螺纹的参数与标准总结词详细描述螺纹的参数包括基本参数和导程，而标准则规定了不同类型螺纹的尺寸和参数。螺纹的基本参数包括直径、螺距、牙型角等。其中，直径决定了螺纹的大小，螺距决定了旋转一圈时螺纹的移动距离，牙型角决定了螺纹的形状。此外，还有导程参数，它表示的是在相同条件下相邻两个螺纹之间的距离。不同类型和规格的螺纹需要遵循相应的标准，以确保其互换性和兼容性。螺纹的应用与重要性要点一要点二总结词详细描述螺纹在机械、建筑、化工等领域广泛应用，其重要性在于实现快速、可靠的连接和传动。在机械领域中，螺纹被广泛应用于各种机械设备和装置中，如螺栓连接、螺母固定等。在建筑领域中，螺纹可用于固定和连接各种建筑材料，如钢筋、木材等。在化工领域中，螺纹可用于管道连接和密封。此外，在航空航天、医疗器械等领域中，螺纹也发挥着重要作用。由于其快速、可靠的连接和传动性能，螺纹已成为现代工业不可或缺的一部分。G代码的运用010203G32G92G76用于直螺纹的切削，可以加工等螺距或变螺距的直螺纹。通过设定螺纹的起点和终点，直接切削出螺纹，通常用于加工等螺距的直螺纹。用于加工变螺距的螺纹，可以同时进行粗车和精车。切削参数的选择主轴转速切削速度根据螺纹的大小和切削要求选择合适的转速，一般选择较低的转速以减小切削力。根据切削材料和刀具材料选择合适的切削速度，以提高切削效率和表面质量。切削深度根据螺纹的大小和刀具的半径选择合适的切削深度，初次粗车时可以选择较大的切削深度，精车时则要选择较小的切削深度。刀具路径的规划刀具路径的起点和终点选择合适的起点和终点，确保刀具在切削过程中不会与工件发生干涉。刀具路径的平滑性在规划刀具路径时，应尽量保持路径的平滑，避免出现不必要的振动和过切现象。刀具路径的优化根据切削要求和工件形状，对刀具路径进行优化，以提高加工效率和减少刀具磨损。数控机床的操作流程开机与关机回参考点程序输入与校验刀具补偿设置开始加工按照规定顺序打开数控机床的主电源和急停开关，确保机床正常启动。在完成加工后，应先关闭主电源，再关闭急停开关。在开始加工前，必须确保机床坐标系原点位置正确，以避免加工误差。通过手动或自动方式回参考点，确保坐标系原点位置准确。将编写好的加工程序输入数控系统，并进行校验，确保程序无误。校验过程中应检查程序语法错误、逻辑错误以及加工参数设置是否合理。根据所使用的刀具类型和规格，设置刀具补偿参数，以确保加工精度。刀具补偿参数包括刀具长度、半径补偿等。在确认程序和参数无误后，启动数控机床进行加工。在加工过程中，应实时监控机床状态、刀具磨损情况以及切削液供应等，确保加工过程安全稳定。刀具的选择与安装01020304根据加工需求选择合适在安装刀具时，应避免刀具与机床的碰撞，以免造成设备损坏或人身伤害。检查刀具是否完好无损，如有磨损或损坏应及时更换。按照规定的顺序和扭力矩安装刀具，确保刀具安装牢固可靠。的刀具类型和规格，如切削刃数、切削角度、刀具材料等。切削液的使用与注意事项根据加工材料和切削条件选择合适的切削液类型，如切削油、乳化液等。在使用切削液时，应保持切削液的供应量和浓度适中，以确保良好的冷却和润滑效果。检查切削液是否清洁、无杂质，如有杂质应及时更换。切削液应定期更换，以保持切削液的性能稳定。同时，应定期清理切削液箱和过滤器，以防止堵塞和污染。检测工具与标准螺纹塞规千分尺用于检测内螺纹，合格标准是能顺利旋入螺纹塞规且无卡阻现象。用于测量螺纹的螺...
