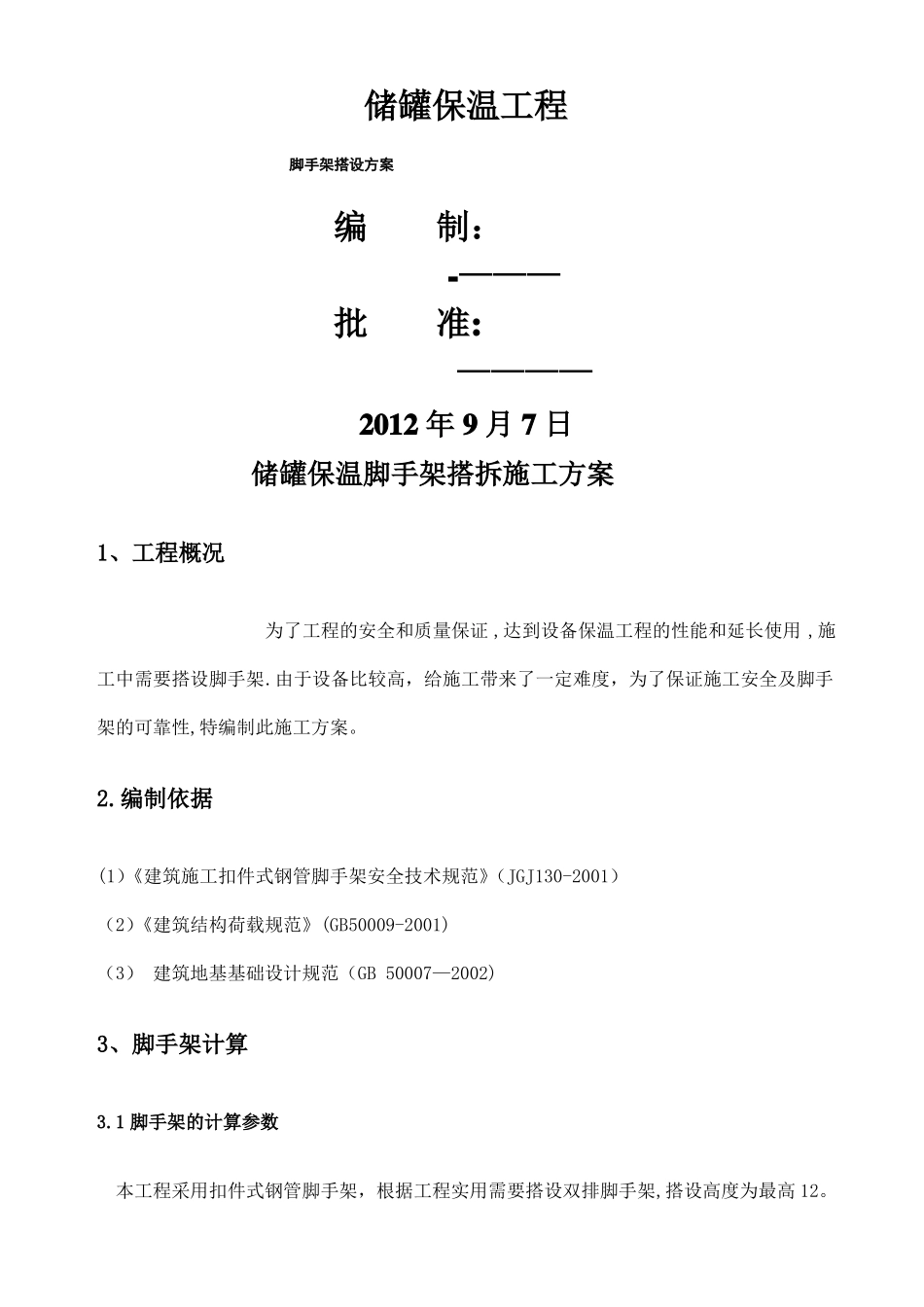

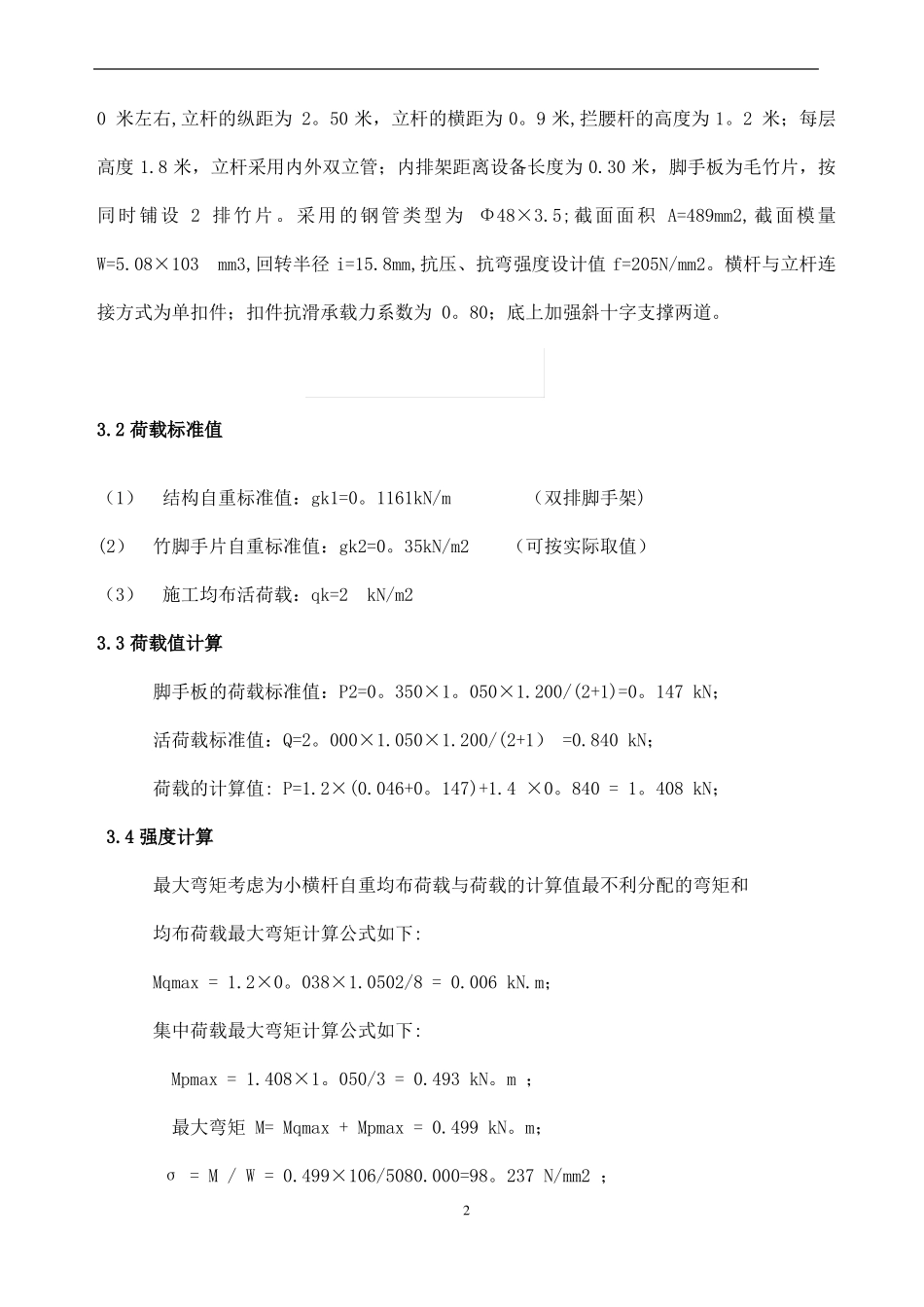

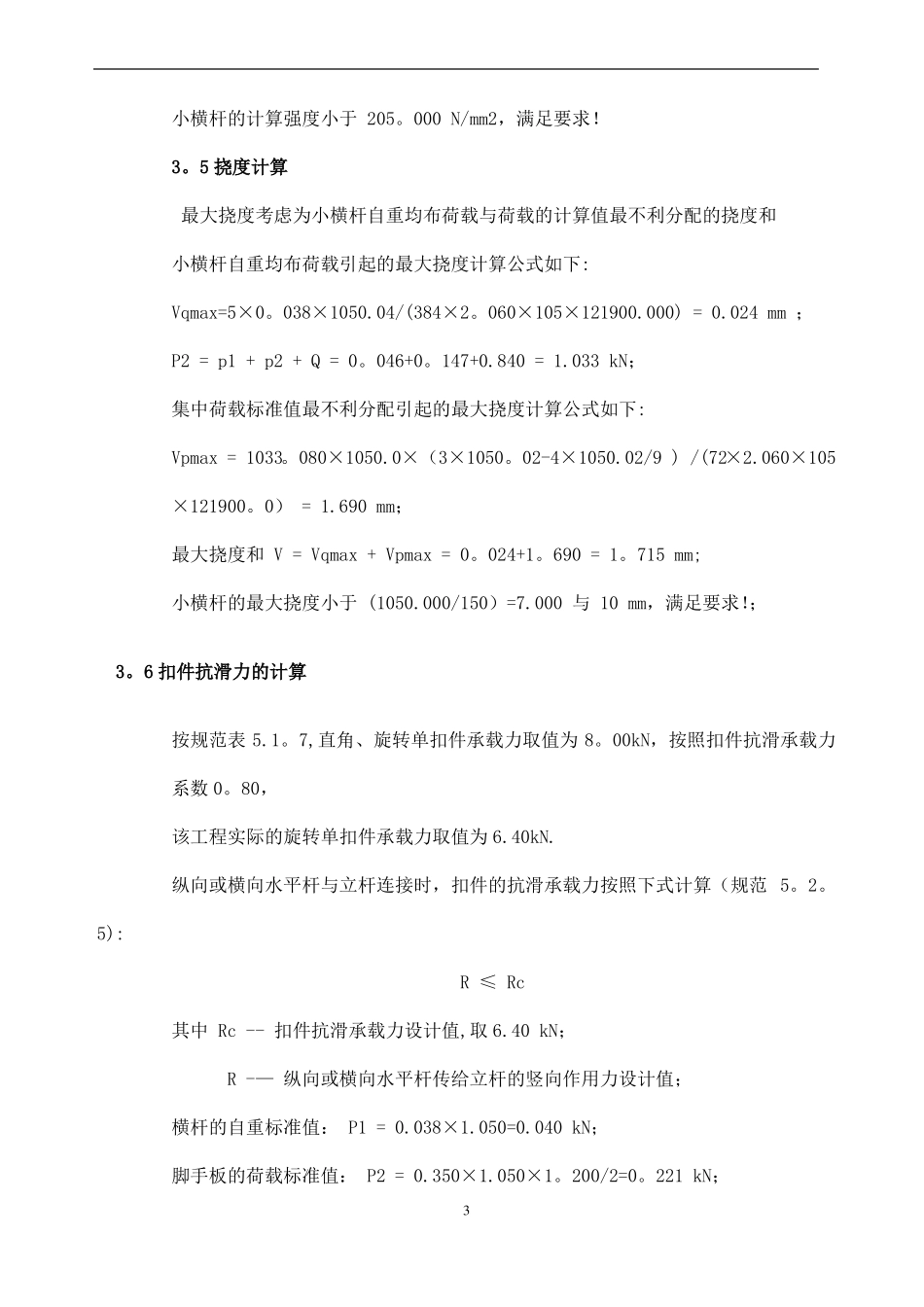

储罐保温工程脚手架搭设方案编制：-———批准:————2012年9月7日储罐保温脚手架搭拆施工方案1、工程概况为了工程的安全和质量保证,达到设备保温工程的性能和延长使用,施工中需要搭设脚手架.由于设备比较高，给施工带来了一定难度，为了保证施工安全及脚手架的可靠性,特编制此施工方案。2.编制依据(1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（2）《建筑结构荷载规范》(GB50009-2001)（3）建筑地基基础设计规范（GB50007—2002)3、脚手架计算3.1脚手架的计算参数本工程采用扣件式钢管脚手架，根据工程实用需要搭设双排脚手架,搭设高度为最高12。0米左右,立杆的纵距为2。50米，立杆的横距为0。9米,拦腰杆的高度为1。2米；每层高度1.8米，立杆采用内外双立管；内排架距离设备长度为0.30米，脚手板为毛竹片，按同时铺设2排竹片。采用的钢管类型为Φ48×3.5;截面面积A=489mm2,截面模量W=5.08×103mm3,回转半径i=15.8mm,抗压、抗弯强度设计值f=205N/mm2。横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为0。80；底上加强斜十字支撑两道。3.2荷载标准值（1）结构自重标准值：gk1=0。1161kN/m（双排脚手架)(2）竹脚手片自重标准值：gk2=0。35kN/m2（可按实际取值）（3）施工均布活荷载：qk=2kN/m23.3荷载值计算脚手板的荷载标准值：P2=0。350×1。050×1.200/(2+1)=0。147kN；活荷载标准值：Q=2。000×1.050×1.200/(2+1）=0.840kN；荷载的计算值:P=1.2×(0.046+0。147)+1.4×0。840=1。408kN；3.4强度计算最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:Mqmax=1.2×0。038×1.0502/8=0.006kN.m；集中荷载最大弯矩计算公式如下:Mpmax=1.408×1。050/3=0.493kN。m；最大弯矩M=Mqmax+Mpmax=0.499kN。m；σ=M/W=0.499×106/5080.000=98。237N/mm2；2小横杆的计算强度小于205。000N/mm2，满足要求！3。5挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下:Vqmax=5×0。038×1050.04/(384×2。060×105×121900.000)=0.024mm；P2=p1+p2+Q=0。046+0。147+0.840=1.033kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:Vpmax=1033。080×1050.0×（3×1050。02-4×1050.02/9)/(72×2.060×105×121900。0）=1.690mm；最大挠度和V=Vqmax+Vpmax=0。024+1。690=1。715mm;小横杆的最大挠度小于(1050.000/150）=7.000与10mm，满足要求！；3。6扣件抗滑力的计算按规范表5.1。7,直角、旋转单扣件承载力取值为8。00kN，按照扣件抗滑承载力系数0。80，该工程实际的旋转单扣件承载力取值为6.40kN.纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算（规范5。2。5):R≤Rc其中Rc--扣件抗滑承载力设计值,取6.40kN；R-—纵向或横向水平杆传给立杆的竖向作用力设计值；横杆的自重标准值：P1=0.038×1.050=0.040kN；脚手板的荷载标准值：P2=0.350×1.050×1。200/2=0。221kN；3活荷载标准值：Q=2.000×1.050×1。200/2=1.260kN；荷载的计算值：R=1。2×（0.040+0。221)+1。4×1.260=2。077kN；R〈6.40kN，单扣件抗滑承载力的设计计算满足要求!3.6、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：（1）每米立杆承受的结构自重标准值(kN/m);本例为0.1161NG1=0.116×20.000=2。32kN；(2）脚手板的自重标准值（kN/m2）；本例采用竹串片脚手板，标准值为0.35NG2=0.350×4×1.200×(1。050+0。3)/2=1.134kN；（3)栏杆与挡脚手板自重标准值(kN/m）;本例采用栏杆竹串片，标准值为0.14NG3=0.140×4×1。200/2=0.336kN；（4）吊挂的安全设施荷载，包括安全网（kN/m2）；0。005NG4=0。005×1.200×60.000=0.360kN；经计算得到,静荷载标准值NG=NG1+NG2+NG3+NG4=8。796kN;活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值.经计算得到,活荷载标准值NQ=2.000×1。050×1.200×2/2=2。520kN;风荷载标准值应按照以下公式计算其中Wo-—基本风压（kN/m2），按照《建筑结构荷载规范...
