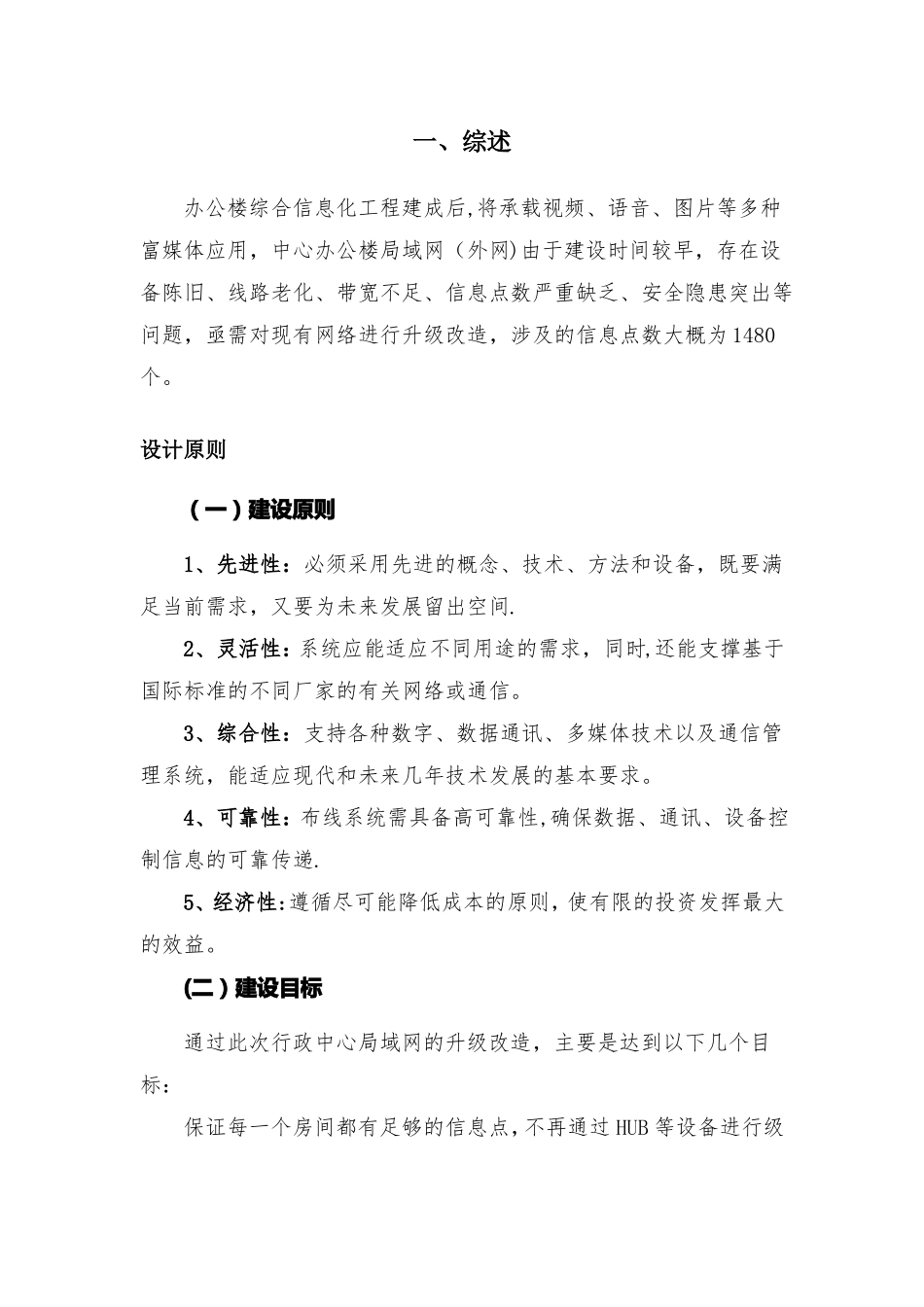

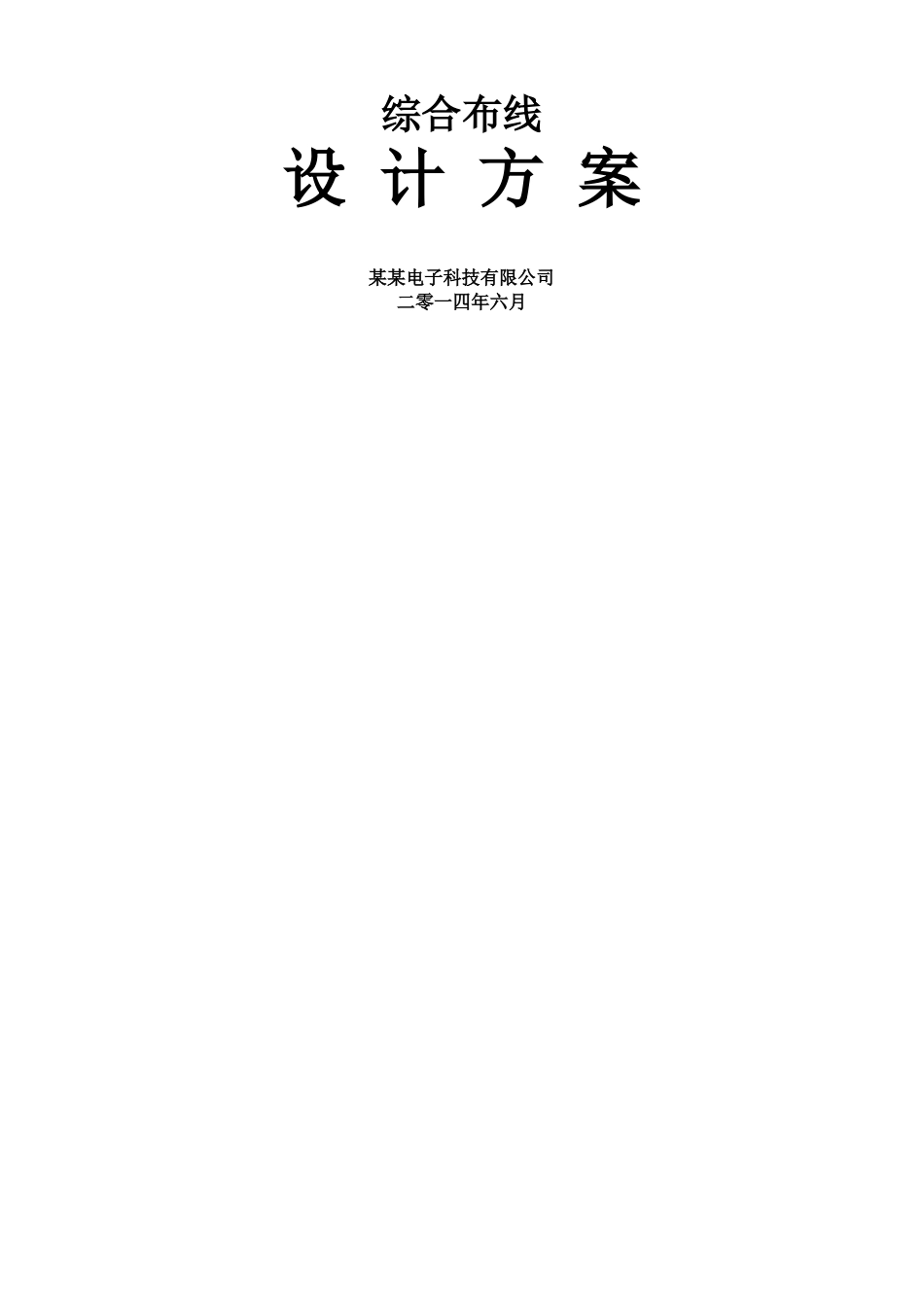

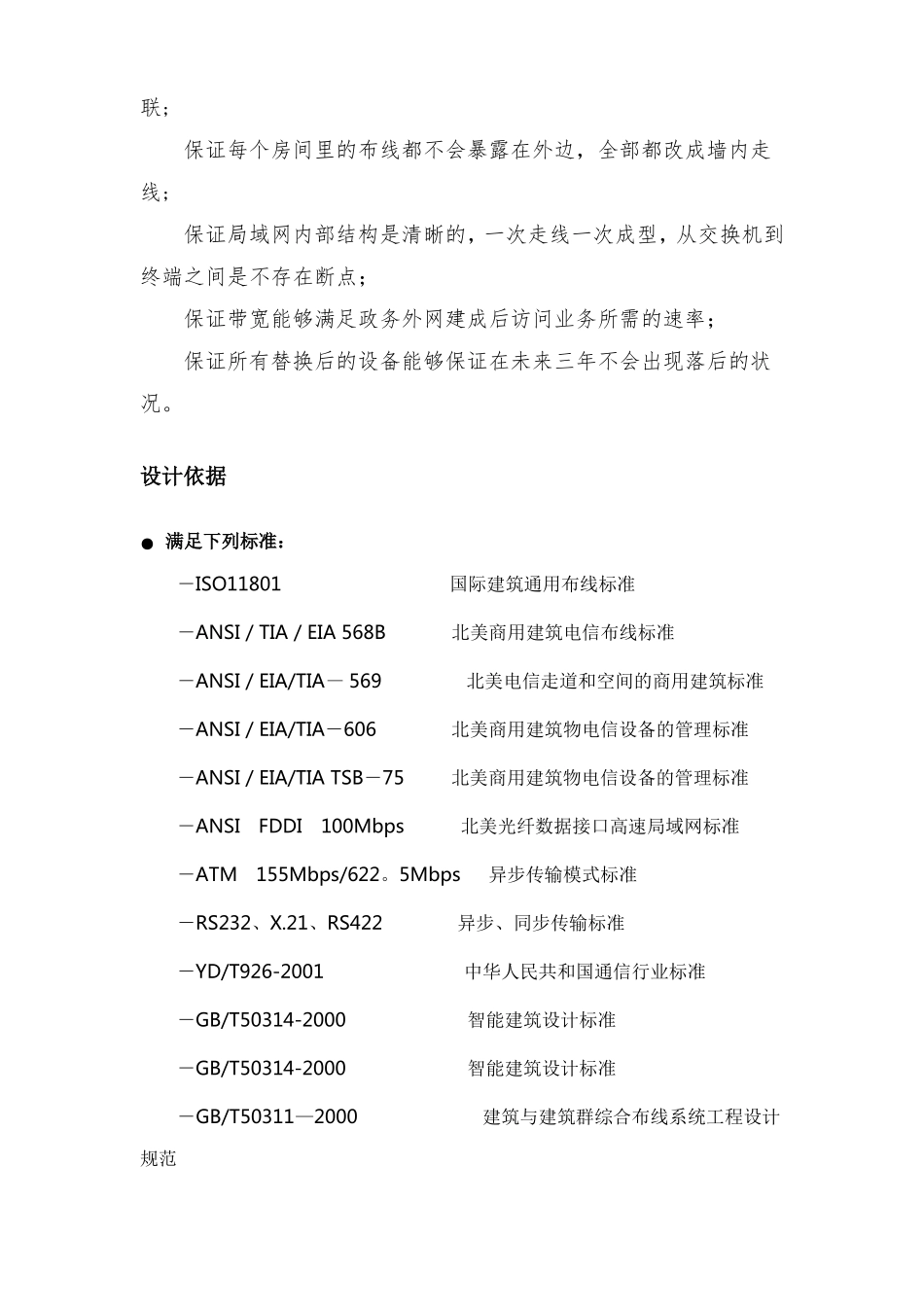

综合布线设计方案某某电子科技有限公司二零一四年六月一、综述办公楼综合信息化工程建成后,将承载视频、语音、图片等多种富媒体应用，中心办公楼局域网（外网)由于建设时间较早，存在设备陈旧、线路老化、带宽不足、信息点数严重缺乏、安全隐患突出等问题，亟需对现有网络进行升级改造，涉及的信息点数大概为1480个。设计原则（一）建设原则1、先进性：必须采用先进的概念、技术、方法和设备，既要满足当前需求，又要为未来发展留出空间.2、灵活性：系统应能适应不同用途的需求，同时,还能支撑基于国际标准的不同厂家的有关网络或通信。3、综合性：支持各种数字、数据通讯、多媒体技术以及通信管理系统，能适应现代和未来几年技术发展的基本要求。4、可靠性：布线系统需具备高可靠性,确保数据、通讯、设备控制信息的可靠传递.5、经济性:遵循尽可能降低成本的原则，使有限的投资发挥最大的效益。(二）建设目标通过此次行政中心局域网的升级改造，主要是达到以下几个目标：保证每一个房间都有足够的信息点，不再通过HUB等设备进行级联;保证每个房间里的布线都不会暴露在外边，全部都改成墙内走线;保证局域网内部结构是清晰的，一次走线一次成型，从交换机到终端之间是不存在断点；保证带宽能够满足政务外网建成后访问业务所需的速率；保证所有替换后的设备能够保证在未来三年不会出现落后的状况。设计依据●满足下列标准：－ISO11801国际建筑通用布线标准－ANSI/TIA/EIA568B北美商用建筑电信布线标准－ANSI/EIA/TIA—569北美电信走道和空间的商用建筑标准－ANSI/EIA/TIA－606北美商用建筑物电信设备的管理标准－ANSI/EIA/TIATSB－75北美商用建筑物电信设备的管理标准－ANSIFDDI100Mbps北美光纤数据接口高速局域网标准－ATM155Mbps/622。5Mbps异步传输模式标准－RS232、X.21、RS422异步、同步传输标准－YD/T926-2001中华人民共和国通信行业标准－GB/T50314-2000智能建筑设计标准－GB/T50314-2000智能建筑设计标准－GB/T50311—2000建筑与建筑群综合布线系统工程设计规范－GB/T50312—2000建筑与建筑群综合布线系统工程施工及验收规范二、项目要求和分析项目施工内容本项目主要为行政办公楼楼内布线施工。1．行政办公楼主机房与各楼层室内交接箱的垂直布线系统的线缆（六类线*1）铺设.2．行政办公楼楼各楼层室内交接箱与本户内墙面网络信息面板之间的线缆铺设。3．网络机柜的固定安装,配线架的端接打线、线号标记.4．室内交接箱内网络线水晶头的卡接及线号标记.5．室内信息点的面板、模块安装、面板编号粘贴。6．超五类线铺设过程中线缆标号和验证性联通测试。7．配合业主方提出第三方专业测试仪器的测试.8．配合网络机柜内设备安装及网络通信测试。9．相关机柜、交接箱、信息点位整理工作。10．竣工资料的编制.11．其它与本项目相关的工作。三、设计方案3。1方案设计概述本工程经过实际统计，共有1480个信息点,分布于大楼2—11层。选用六类布线系统解决方案.整个布线系统应选用星型结构，自插座至楼层配线架,最后通过数据主干线缆统一连接至相应的数据机房，以便于集中式管理。主配线架设于电信配线室。垂直干线子系统采用光缆的方式,其中数据传输采用6芯室内多模光纤传输数据信号。管理子系统楼层配线箱分别设在二层、四层、六层、八层东侧和西侧，内置光纤设在光配线架、铜缆配线架等楼层配线设备。水平配线子系统采用六类非屏蔽双绞线。工作区子系统根据需要分别设置六类信息插座.1、工作区布线.采用成品跳线进行工作区布线实施,成品跳线采用特殊工艺一次加工完成，跳线的每一芯由若干根细如毛发的铜丝组成，质地极其柔软,不会折损,长期使用不会影响数据的可靠传输。2、水平布线。(1）水平布线路由.要求水平电缆自插座（距地面通常为30CM）走墙内预埋管，至吊顶出房间汇至走廊水平线槽，最后至楼层配线间。走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下（或上)到各个信息点。图0-错误!未定义书签。水平布线路由（2)水平布线设计。下图是水平部分电缆沿公共的水平线槽分支到工作区各个插座的针对本工程的直观示意图：图0-1水平布线设计（3)水...
