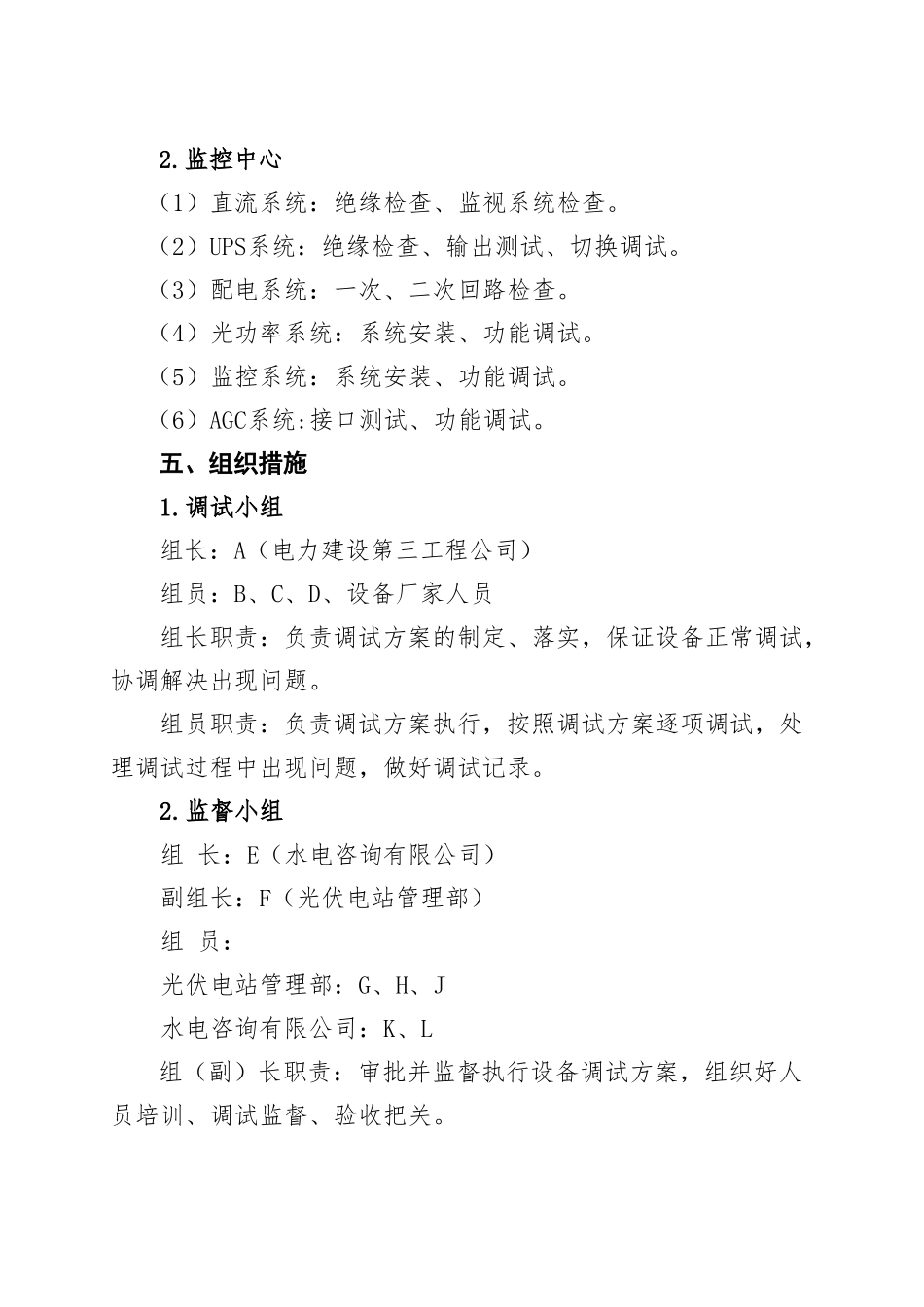

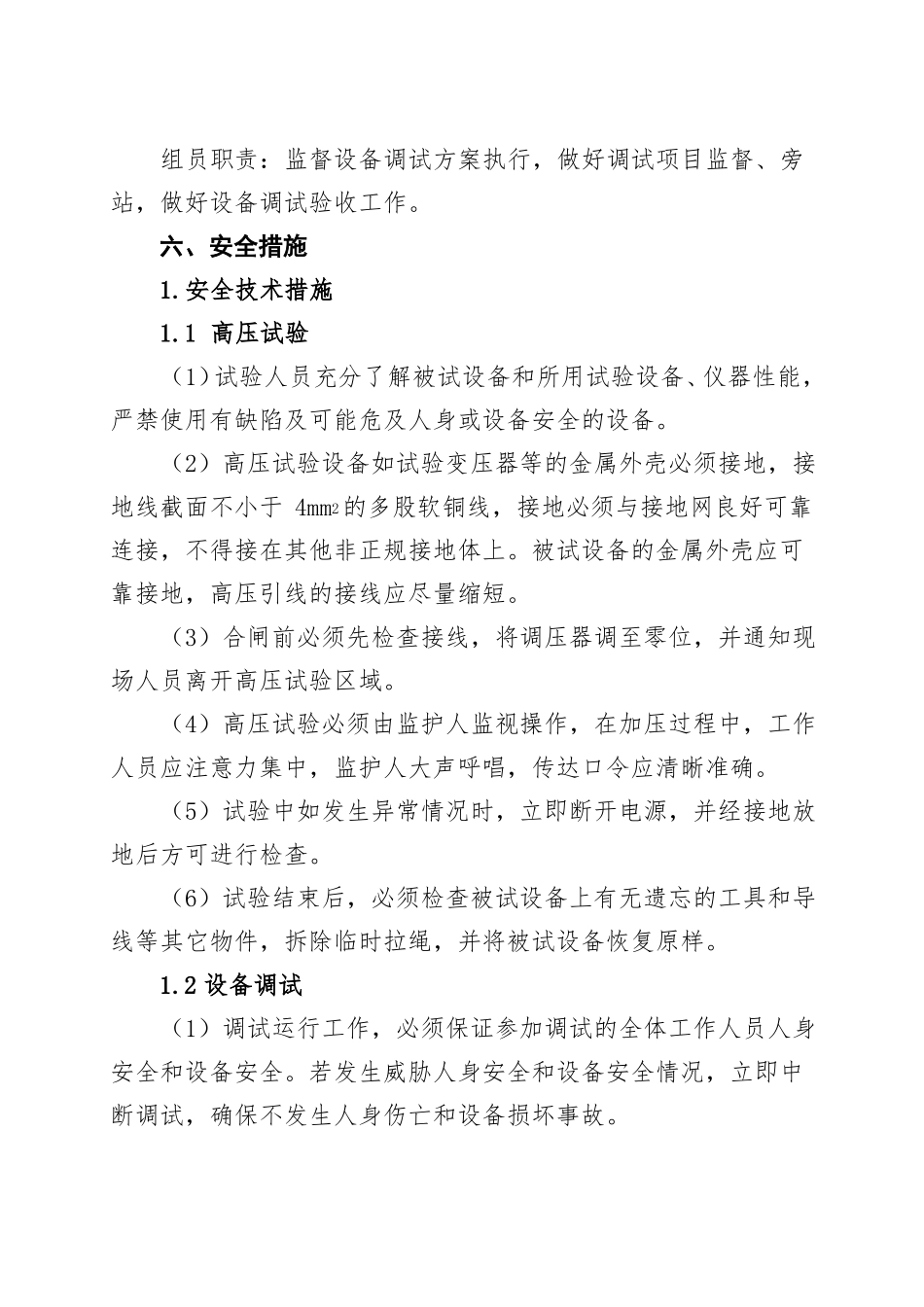

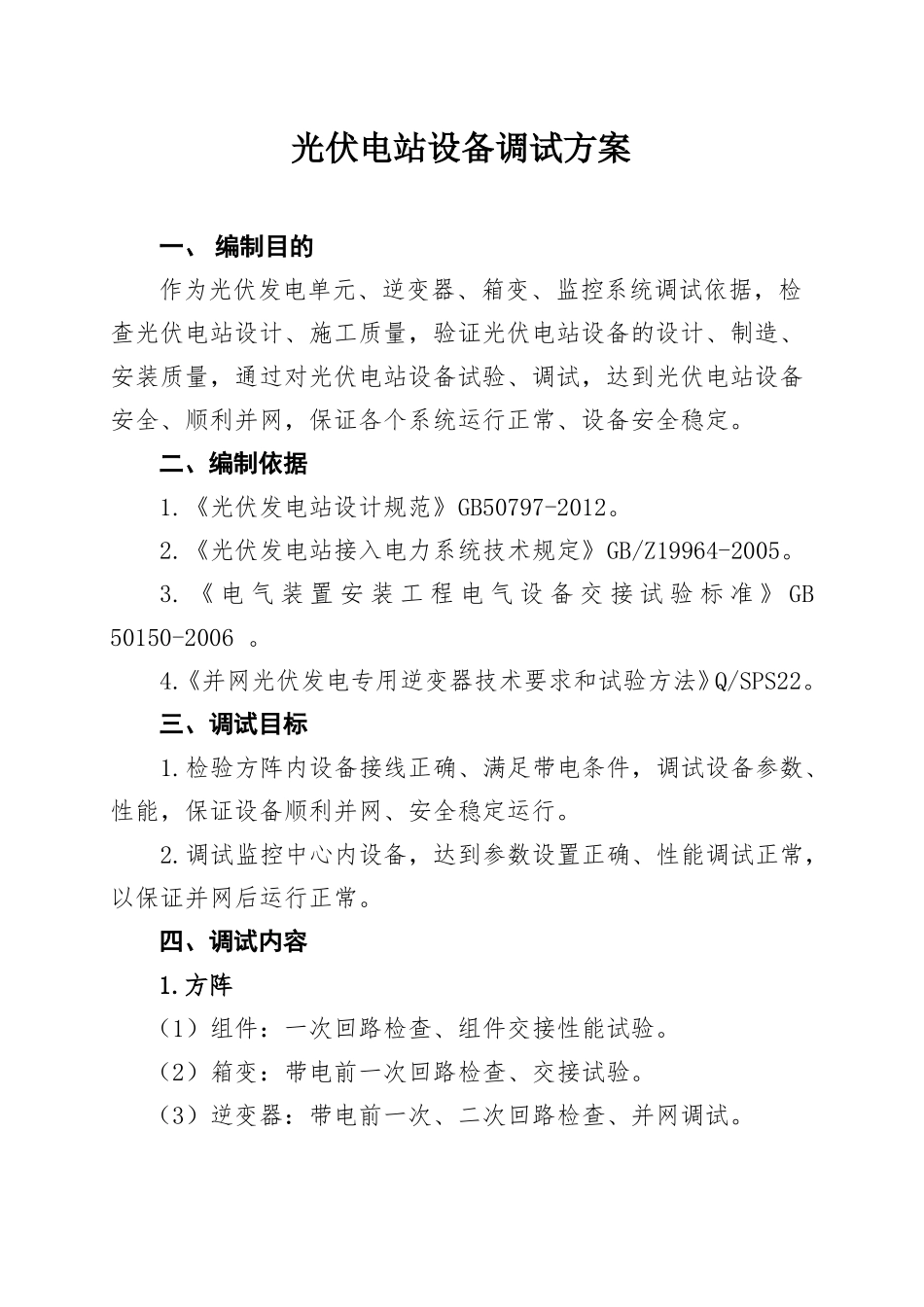

光伏电站设备调试方案一、编制目的作为光伏发电单元、逆变器、箱变、监控系统调试依据，检查光伏电站设计、施工质量，验证光伏电站设备的设计、制造、安装质量，通过对光伏电站设备试验、调试，达到光伏电站设备安全、顺利并网，保证各个系统运行正常、设备安全稳定。二、编制依据1.《光伏发电站设计规范》GB50797-2012。2.《光伏发电站接入电力系统技术规定》GB/Z19964-2005。3.《电气装置安装工程电气设备交接试验标准》GB50150-2006。4.《并网光伏发电专用逆变器技术要求和试验方法》Q/SPS22。三、调试目标1.检验方阵内设备接线正确、满足带电条件，调试设备参数、性能，保证设备顺利并网、安全稳定运行。2.调试监控中心内设备，达到参数设置正确、性能调试正常，以保证并网后运行正常。四、调试内容1.方阵（1）组件：一次回路检查、组件交接性能试验。（2）箱变：带电前一次回路检查、交接试验。（3）逆变器：带电前一次、二次回路检查、并网调试。2.监控中心（1）直流系统：绝缘检查、监视系统检查。（2）UPS系统：绝缘检查、输出测试、切换调试。（3）配电系统：一次、二次回路检查。（4）光功率系统：系统安装、功能调试。（5）监控系统：系统安装、功能调试。（6）AGC系统:接口测试、功能调试。五、组织措施1.调试小组组长：A（电力建设第三工程公司）组员：B、C、D、设备厂家人员组长职责：负责调试方案的制定、落实，保证设备正常调试，协调解决出现问题。组员职责：负责调试方案执行，按照调试方案逐项调试，处理调试过程中出现问题，做好调试记录。2.监督小组组长：E（水电咨询有限公司）副组长：F（光伏电站管理部）组员：光伏电站管理部：G、H、J水电咨询有限公司：K、L组（副）长职责：审批并监督执行设备调试方案，组织好人员培训、调试监督、验收把关。组员职责：监督设备调试方案执行，做好调试项目监督、旁站，做好设备调试验收工作。六、安全措施1.安全技术措施1.1高压试验（1）试验人员充分了解被试设备和所用试验设备、仪器性能，严禁使用有缺陷及可能危及人身或设备安全的设备。（2）高压试验设备如试验变压器等的金属外壳必须接地，接地线截面不小于4mm的多股软铜线，接地必须与接地网良好可靠连接，不得接在其他非正规接地体上。被试设备的金属外壳应可靠接地，高压引线的接线应尽量缩短。（3）合闸前必须先检查接线，将调压器调至零位，并通知现场人员离开高压试验区域。（4）高压试验必须由监护人监视操作，在加压过程中，工作人员应注意力集中，监护人大声呼唱，传达口令应清晰准确。（5）试验中如发生异常情况时，立即断开电源，并经接地放地后方可进行检查。（6）试验结束后，必须检查被试设备上有无遗忘的工具和导线等其它物件，拆除临时拉绳，并将被试设备恢复原样。1.2设备调试（1）调试运行工作，必须保证参加调试的全体工作人员人身安全和设备安全。若发生威胁人身安全和设备安全情况，立即中断调试，确保不发生人身伤亡和设备损坏事故。2（2）参加调试人员，应熟悉光伏电站的结构、特性和系统，认真学习设备运行规程和事故处理规程，掌握并网运行调试的措施，所有运行人员必须经考试合格方能上岗工作。（3）结合现场实际，制定切实可行的调试方案及反事故措施。调试方案经审核批准后，组织参加调试的人员学习和交底，做到心中有数。2.危险点辨识序号名称危险点安全技术措施1.试验电缆两端装设围栏，悬挂“止步、高压危险”标示牌，设专人监护；人员触电2.测量绝缘电阻、耐压试验时与被试品有足够的距离,防止误碰带电体及兆欧表表笔；3.试验后应对被试品充分放电。1高压试验1.在升压过程中，应缓慢升压并密切监视被试设备，试验回路及有关表计，微安表的读数应在升压过程中，按规定分阶段进行，且需设备损坏要有一定的停留时间，以避开吸收电流；2.在测量过程中，若有击穿、闪络等异常现象发生，马上降压，以断开电流，查明原因并详细记录，待妥善处理后，再继续试验。1.设备带电后，悬挂“止步、高压危险”标示牌；2.做好参加人员培训工作、安全技术交底；人员触电3.做好人员监督、反事故措施；2设备调试4.调试人员严格按照设备调试大纲进行；...
