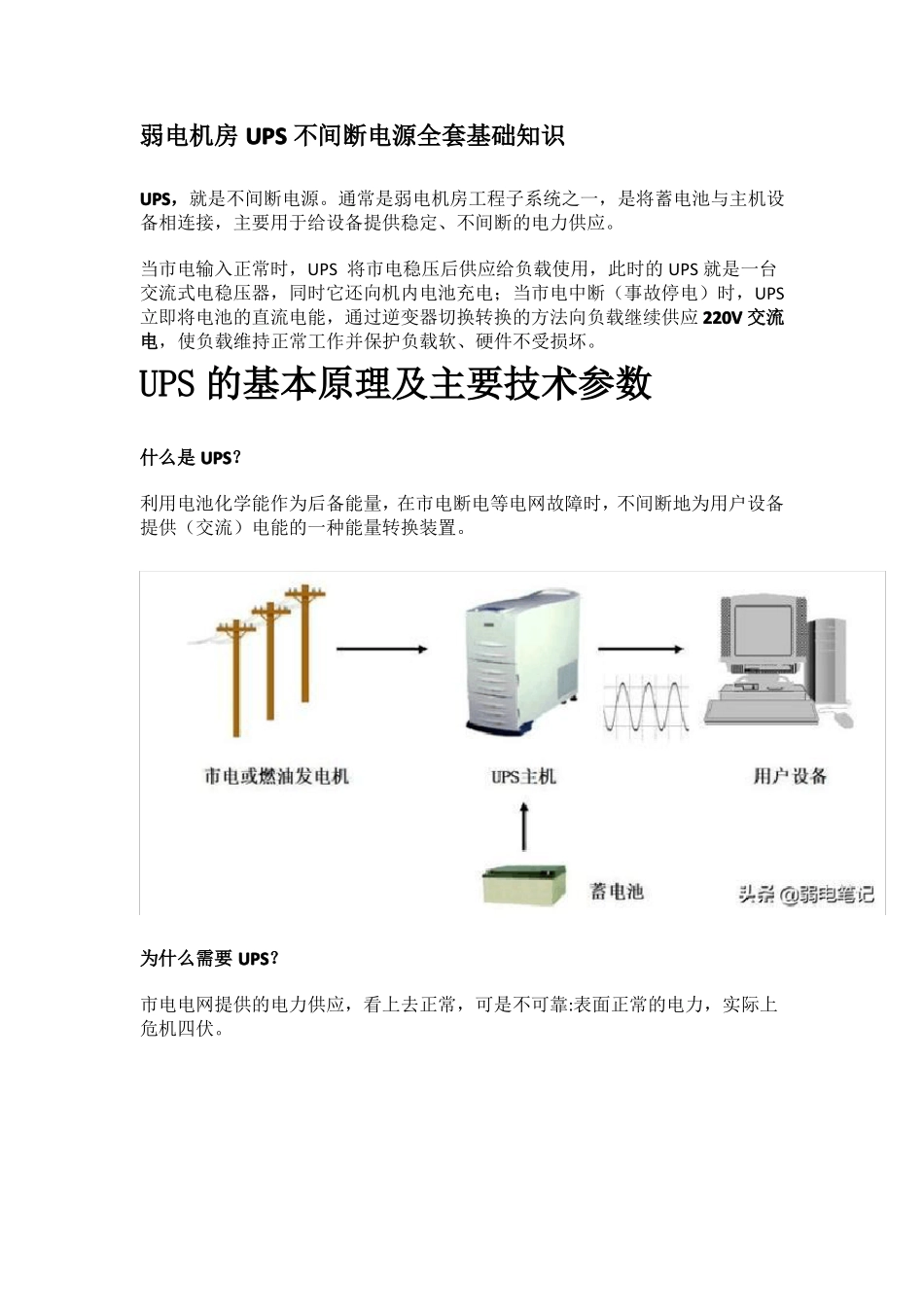

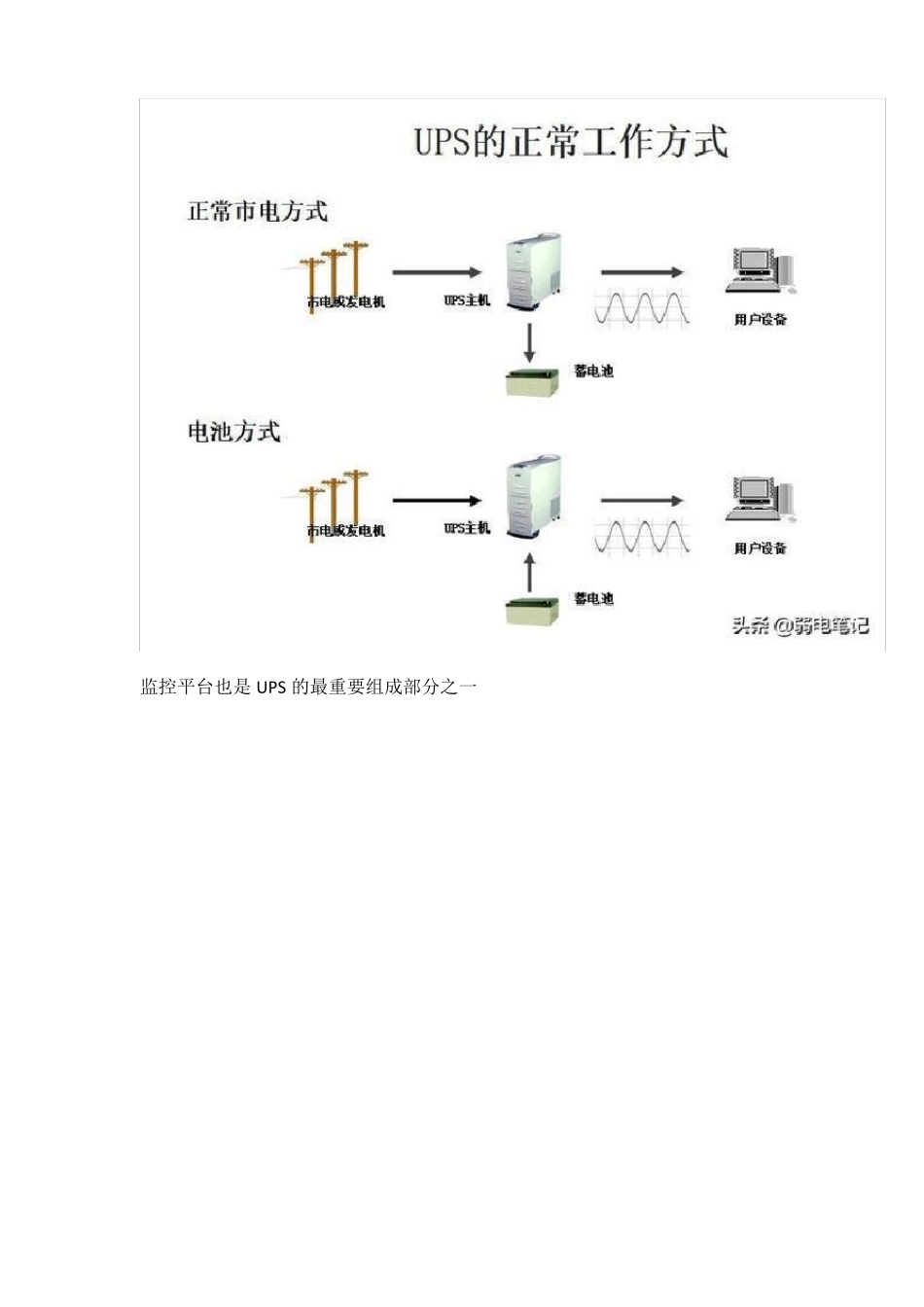

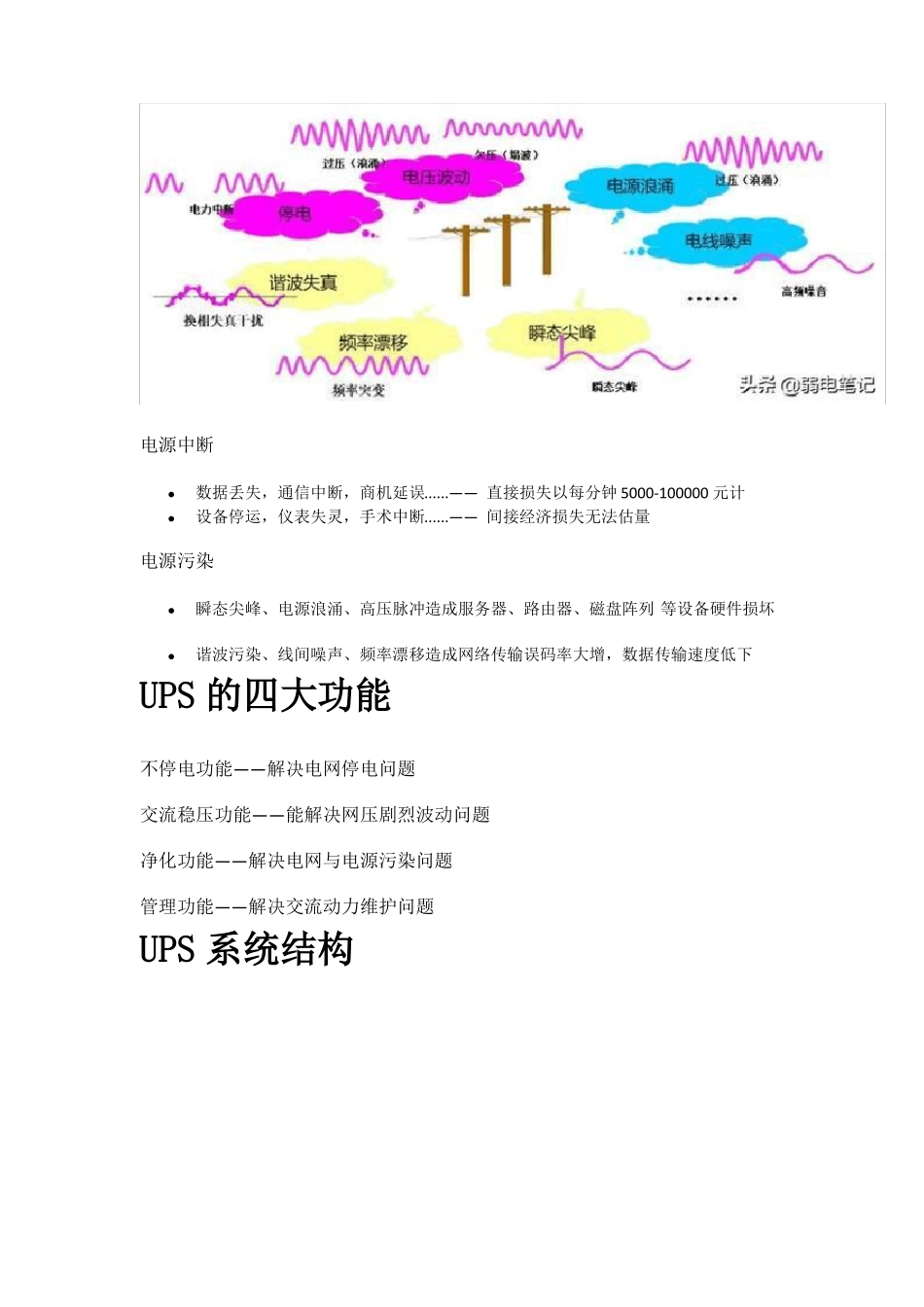

弱电机房UPS不间断电源全套基础知识UPS，就是不间断电源。通常是弱电机房工程子系统之一，是将蓄电池与主机设备相连接，主要用于给设备提供稳定、不间断的电力供应。当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS的基本原理及主要技术参数什么是UPS？利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。为什么需要UPS？市电电网提供的电力供应，看上去正常，可是不可靠:表面正常的电力，实际上危机四伏。电源中断••数据丢失，通信中断，商机延误......——直接损失以每分钟5000-100000元计设备停运，仪表失灵，手术中断......——间接经济损失无法估量电源污染••瞬态尖峰、电源浪涌、高压脉冲造成服务器、路由器、磁盘阵列等设备硬件损坏谐波污染、线间噪声、频率漂移造成网络传输误码率大增，数据传输速度低下UPS的四大功能不停电功能——解决电网停电问题交流稳压功能——能解决网压剧烈波动问题净化功能——解决电网与电源污染问题管理功能——解决交流动力维护问题UPS系统结构监控平台也是UPS的最重要组成部分之一UPS主要技术参数输入特性：1、输入电压范围输入电压范围宽可减小电池放电机会，延长电池寿命。2、输入功率因数功率因数低，输入无功功率大，谐波电流污染电网，影响干扰其它设备。3、主电源频率允许范围。4、输入电流谐波分量。（PFC、6/12脉冲变压器）输出特性：1、静态稳定度。大型为1%，中小型为2%。2、输出瞬态特性。大型5%，中小型8%。3、输出过载能力。（如：过载125%5MIN;150%10S)4、输出功率因数。（0.8、0.9、1）5、输出电压谐波失真度。典型3%以内。UPS相关配置及计算UPS系统基本由以下部分组成：•••••UPS主机必选功能件(如BCBBOX等)蓄电池配套电池柜/架,电池开关等功能选件(如防雷,监控,谐波治理，上出线等)需要进行的计算：••UPS主机容量计算与选择UPS后备电池的容量计算与选择UPS容量计算与选择首先获得负载的总功耗，并统一单位到KVA例如:一般个人计算机负载约200VA，小型服务器负载约1500VA，大中型服务器负载约3000VA电流I(A安培)及功耗W（瓦特）与VA的转换关系VA=I*220VA=W/0.8(计算时通常考虑20KVA以下为0.7，20KVA以上为0.8)考虑到UPS运行在60-80%的区间是最佳运行状态,一般建议在计算时将上面的结果除以0.8再一次放大，然后在产品手册中选取最靠近的功率产品采用恒功率模式计算方式W/cell＝PL/(N×6×η)UPS供电方案介绍集中供电方式：优点：可以实现网络设备资源的等电位控制，减小传输误码率。缺点：初期投资大，单机故障影响大。分散供电方式：优点：方案布置灵活，故障影响小。缺点：如整个设备不能保持同地线，易引发干扰。单机供电：••••UPS解决方案中最简单的一种每一分散地点交流供电系统容量多为6KVA以下各点交流负载独立地由一台UPS提供动力保护市电通常就近采用插座输入主从机串联“热备份”：•••适合于中小型网络、服务器群、办公、仪表等应用场合由UPS主机、UPS从机、电池系统、配电系统组成配电设计和工程施工简单优点：两台甚至多台UPS基本处于相对独立、互不干扰的运行状态。对于UPS同步跟踪性能要求较低。采用不同型号、不同容量UPS构成串联热备份方式。缺点：从机长期处于空载运行状态、效率低。从机电池组长期处于浮充状态，得到定期带载放电维护机会少，会影响电池寿命。从机必须有良好的带阶跃负载能力。长期运行，主机逆变器=静态旁路转换功能良好是关键无扩容功能。相对于“并联”冗余系统平均无故障时间偏低。模块并联供电：••••••全部交流负载集中供电，由1台模块化并联UPS供电模块化UPS包括：机架、可并联功率模块、可并联电池模块、充电模块等适合于中小型网络、服务器群、办公、仪表等应用场合由机架、UPS功率模块、电池模块、配电系统组成功率模块配置为N+1冗余，减少了MTTR共用输入、输出、并联...
