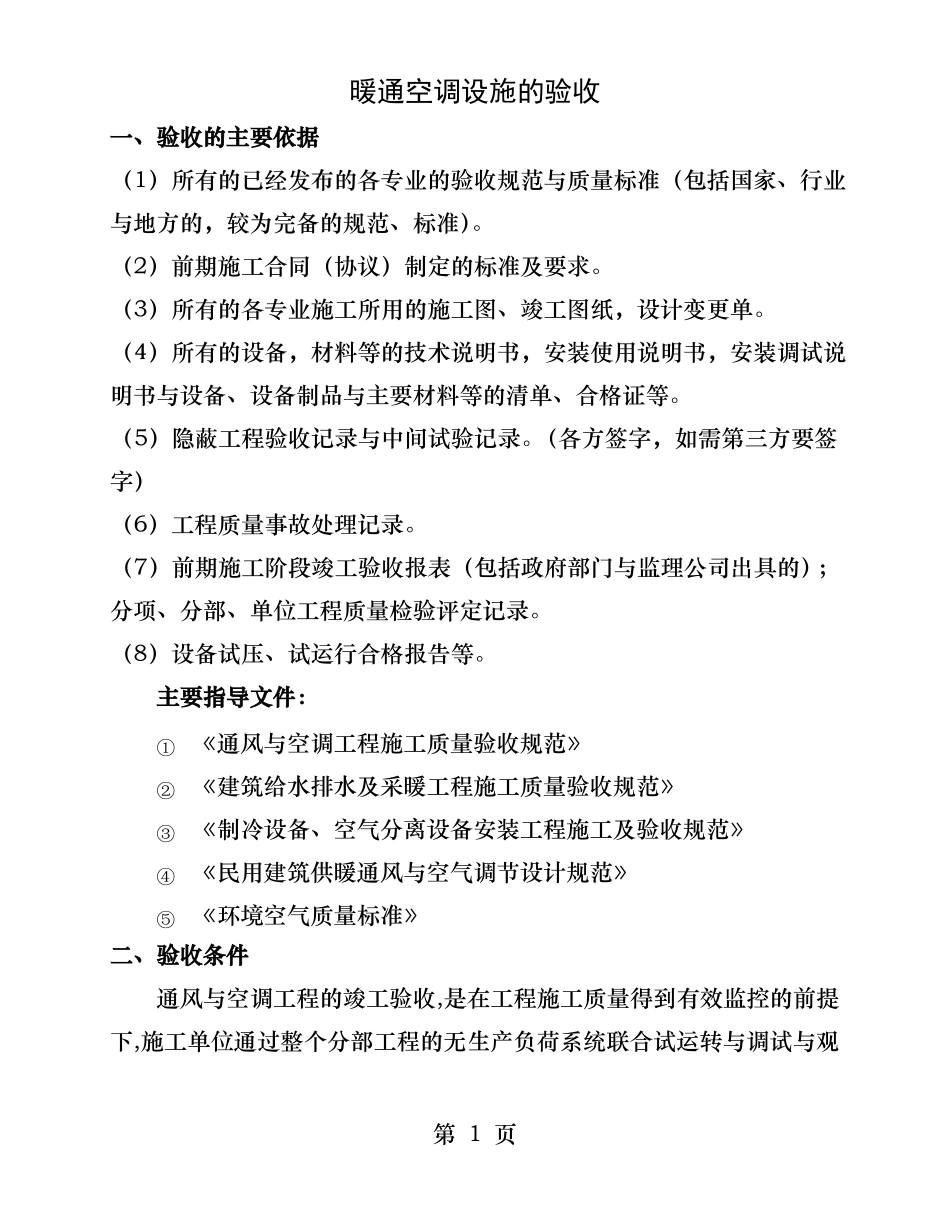

暖通空调设施的验收一、验收的主要依据（1）所有的已经发布的各专业的验收规范与质量标准（包括国家、行业与地方的，较为完备的规范、标准）。（2）前期施工合同（协议）制定的标准及要求。（3）所有的各专业施工所用的施工图、竣工图纸，设计变更单。（4）所有的设备，材料等的技术说明书，安装使用说明书，安装调试说明书与设备、设备制品与主要材料等的清单、合格证等。（5）隐蔽工程验收记录与中间试验记录。（各方签字，如需第三方要签字）（6）工程质量事故处理记录。（7）前期施工阶段竣工验收报表（包括政府部门与监理公司出具的）；分项、分部、单位工程质量检验评定记录。（8）设备试压、试运行合格报告等。主要指导文件：①②③④⑤《通风与空调工程施工质量验收规范》《建筑给水排水及采暖工程施工质量验收规范》《制冷设备、空气分离设备安装工程施工及验收规范》《民用建筑供暖通风与空气调节设计规范》《环境空气质量标准》二、验收条件通风与空调工程的竣工验收,是在工程施工质量得到有效监控的前提下,施工单位通过整个分部工程的无生产负荷系统联合试运转与调试与观第1页感质量的检查,按规范要求将质量合格的分部工程移交建设单位的验收过程｡通风与空调工程的竣工验收,应由建设单位负责,组织施工､设计监理等单位共同进行,合格后即应办理竣工验收手续｡三、资料交接：（1）图纸会审记录､设计变更通知书与竣工图;（2）主要材料､设备､成品､半成品与仪表的出厂合格证明及进场检(试)验报告;（3）隐蔽工程检查验收记录;（4）工程设备､风管系统､管道系统安装及检验记录;（5）管道试验记录;（6）设备单机试运转记录;（7）系统无生产负荷联合试运转与调试记录;（8）分部(子分部)工程质量验收记录;（9）观感质量综合检查记录;（10）安全与功能检验资料的核查记录｡四、现场检查项目1、观感质量检查项目：（1）风管表面应平整､无损坏;接管合理,风管的连接以及风管与设备或调节装置的连接,无明显缺陷;（2）风口表面应平整,颜色一致,安装位置正确,风口可调节部件应能正常动作;（3）各类调节装置的制作与安装应正确牢固,调节灵活,操作方便｡防火及排烟阀等关闭严密,动作可靠｡第2页（4）制冷及水管系统的管道､阀门及仪表安装位置正确,系统无渗漏;（5）风管､部件及管道的支､吊架型式､位置及间距应符合规范要求;（6）风管､管道的软性接管位置应符合设计要求,接管正确､牢固,自然无强扭;（7）通风机､制冷机､水泵､风机盘管机组的安装应正确牢固;（8）组合式空气调节机组外表平整光滑､接缝严密､组装顺序正确,喷水室外表面无渗漏;（9）除尘器､积尘室安装应牢固､接口严密;（10）消声器安装方向正确,外表面应平整无损坏;（11）风管､部件､管道及支架的油漆应附着牢固,漆膜厚度均匀,油漆颜色与标志符合设计要求;（12）绝热层的材质､厚度应符合设计要求;表面平整､无断裂与脱落;室外防潮层或保护壳应顺水搭接､无渗漏｡检查数量:风管､管道各按系统抽查10%,且不得少于1个系统｡各类部件､阀门及仪表抽检5%,且不得少于10件｡检查方法:尺量､观察检查｡2、净化空调系统的观感质量检查还应包括下列项目:（1）空调机组､风机､净化空调机组､风机过滤器单元与空气吹淋室等的安装位置应正确､固定牢固､连接严密,其偏差应符合规范有关条文的规定;（2）高效过滤器与风管､风管与设备的连接处应有可靠密封;（3）净化空调机组､静压箱､风管及送回风口清洁无积尘;（4）装配式洁净室的内墙面､吊顶与地面应光滑､平整､色泽均匀､不起灰尘,地板静电值应低于设计规定;第3页（5）送回风口､各类末端装置以及各类管道等与洁净室内表面的连接处密封处理应可靠､严密｡检查数量:按数量抽查20%,且不得少于1个｡检查方法:尺量､观察检查子分部工程送､排风系统防､排烟系统除尘系统空调系统风管与配件制作部件制作风管系统安装风管与设备防腐风机安装系统测试净化空调系统分项工程通风设备安装,消声设备制作与安装排烟风口､常闭正压风口与设备安装除尘器与排污设备安装空调设备安装,消声设备制作与安装,风管与设备绝热空调设备安装,消声设备制作与安装,风管与设备绝热,高效过滤器...
