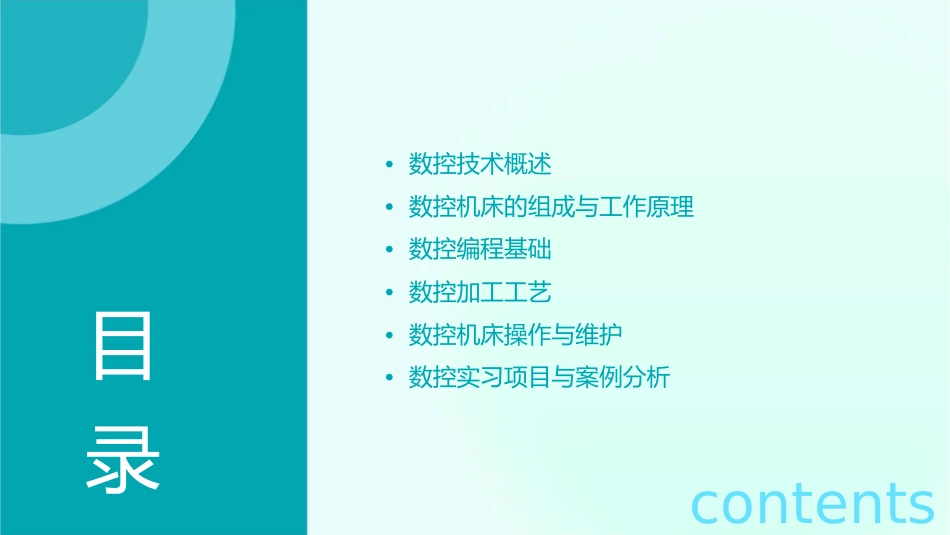

数控实习教材课件•数控技术概述•数控机床的组成与工作原理•数控编程基础•数控加工工艺目•数控机床操作与维护•数控实习项目与案例分析录contents01数控技术概述数控技术的定义与特点数控技术的定义数控技术是一种基于数字控制系统的机械制造技术，通过编程控制机床运动，实现自动化加工。数控技术的特点高精度、高效率、高可靠性、高灵活性。数控技术的应用领域01020304航空航天汽车制造医疗器械其他领域用于加工高精度、难加工的材料，提高加工效率和产品质量。用于加工复杂零部件，满足多样化、高质量的需求。用于加工精细零部件，提高医疗器械的性能和精度。如能源、化工、建筑等，都有应用。数控技术的发展历程1990年代至今数控技术不断升级和完善，成为机械制造领域的重要支柱。1980年代数控技术进入快速发展阶段，计算机数控系统开始应用。1970年代1960年代数控技术逐渐普及和应用。1950年代数控技术的初步应用和发展。数控技术的初步探索和研究。02数控机床的组成与工作原理数控机床的组成数控装置是数控机床的核心，它接受输入的数字信息，并对其进行处理，然后输出脉冲信号以控制机床的运动。数控装置伺服系统是数控机床的重要组成部分，它由伺服驱动器和伺服电机组成，负责将数控装置的脉冲信号转化为机床的机械运动。伺服系统测量反馈系统机床本体测量反馈系统用于实时监测机床的位置和速度，并将这些信息反馈给数控装置，以实现精确控制。机床本体是数控机床的基础结构，包括床身、工作台、主轴箱等部分，它是机床运动的载体。数控机床的工作原理01020304数控装置根据输入的数字信息伺服系统将脉冲信号转化为机械运动。测量反馈系统实时监测机床的位置和速度，并将信息反馈给数控装置。机床本体执行数控装置发出的指令，实现精确的机械运动。生成脉冲信号。数控机床的分类与特点按照加工类型分类按照自动化程度分类数控铣床、数控车床、数控钻半自动数控机床、全自动数控床等。机床。按照精度等级分类特点高精度数控机床、普通精度数控机床。高精度、高效率、高可靠性、可编程性、多功能性等。03数控编程基础数控编程的基本概念数控编程的定义数控编程是一种使用数字控制技术，通过特定的编程语言对机械加工过程进行描述和控制的方法。数控编程的基本原理数控编程基于计算机数值控制技术，将加工零件的几何信息和工艺信息编写成程序，由计算机或数控装置进行控制，实现自动化加工。数控编程的重要性数控编程是实现高效、高精度、高可靠性加工的关键技术之一，是数控技术应用的核心环节。数控编程的步骤与内容数控编程的步骤分析图纸、确定工艺方案、编写程序、校对程序、试切首件、质量检测。数控编程的内容包括工件的几何信息描述、加工路径规划、切削参数设置、刀具补偿和程序调试等。数控编程的注意事项保证加工精度、提高生产效率、优化加工质量、确保安全操作。数控编程的实例分析010203实例一实例二实例三车削加工中圆弧的数控编程，介绍圆弧的插补原理和编程方法。铣削加工中三维曲面的数控编程，介绍曲面加工的原理和编程技巧。钻孔加工中的数控编程，介绍钻孔的工艺流程和程序编写。04数控加工工艺数控加工工艺的基本原则合理选择切削参数根据材料类型、刀具类型和加工要求，合理选择切削速度、进给速度和切削深度等参数，以获得最佳的加工效果和刀具寿命。加工过程的连续性保持加工过程的连续性，避免出现不必要的中断和等待时间，以提高生产效率和降低成本。确定装夹方案根据加工要求和工件形状，确定合适的装夹方案，以确保工件的稳定性和精度。数控加工工艺的流程确定加工方案编制加工程序校验加工程序根据产品要求和工艺条件，确定合理的加工方案，包括加工表面的选择、刀具的选择和切削参数的确定等。根据加工方案和机床类型，使用数控编程语言（如G代码）编制加工程序，包括工件的装夹、刀具的更换和切削参数的设置等。在程序编制完成后，需要进行校验和试切削，以确保加工程序的正确性和加工质量的稳定性。数控加工工艺的实例分析实例1：某航空零件的数控加工工艺分析•材料：铝合金•刀具：硬质合金刀具数控加工工艺的实例分析•加工要求：高精...
