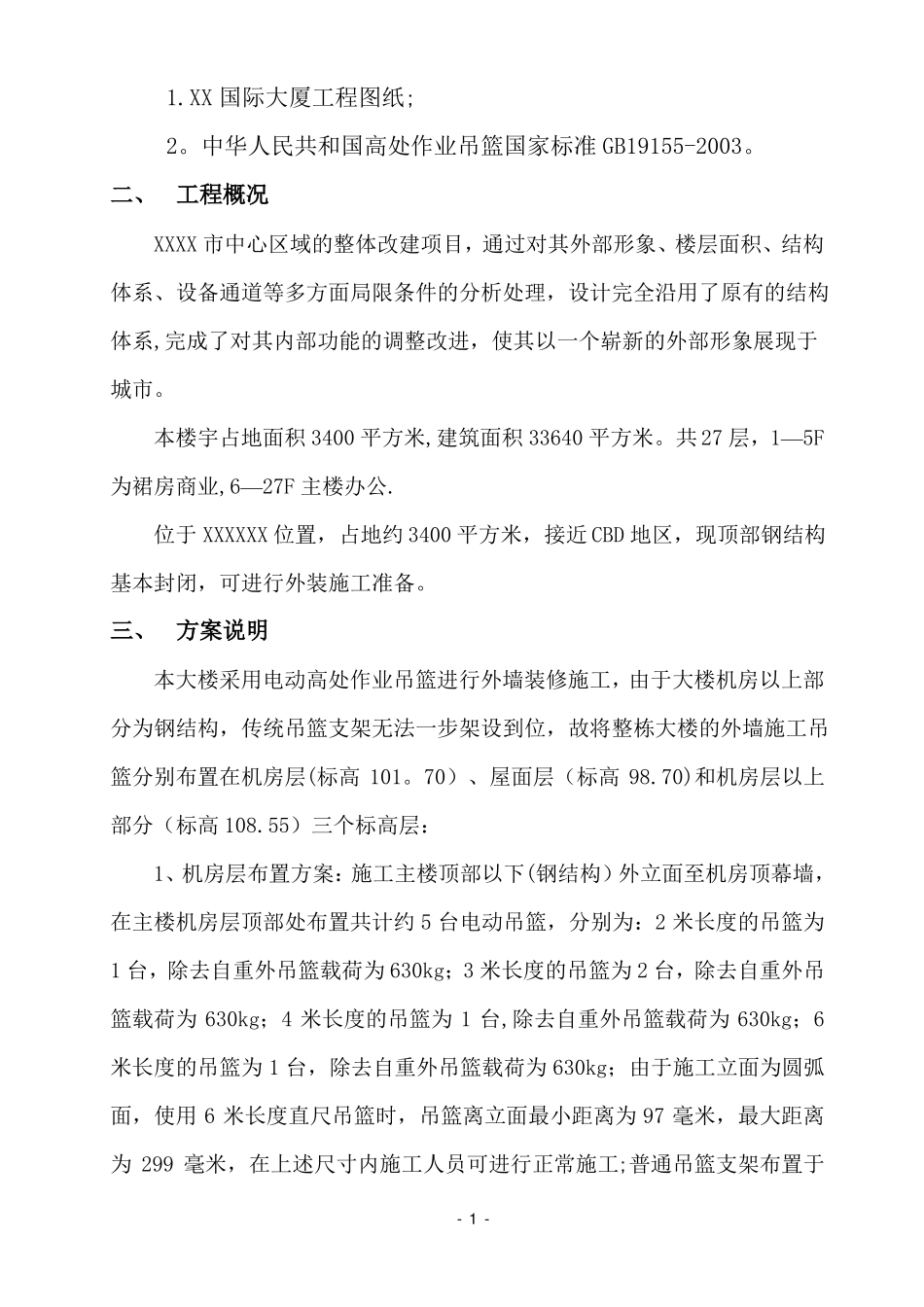

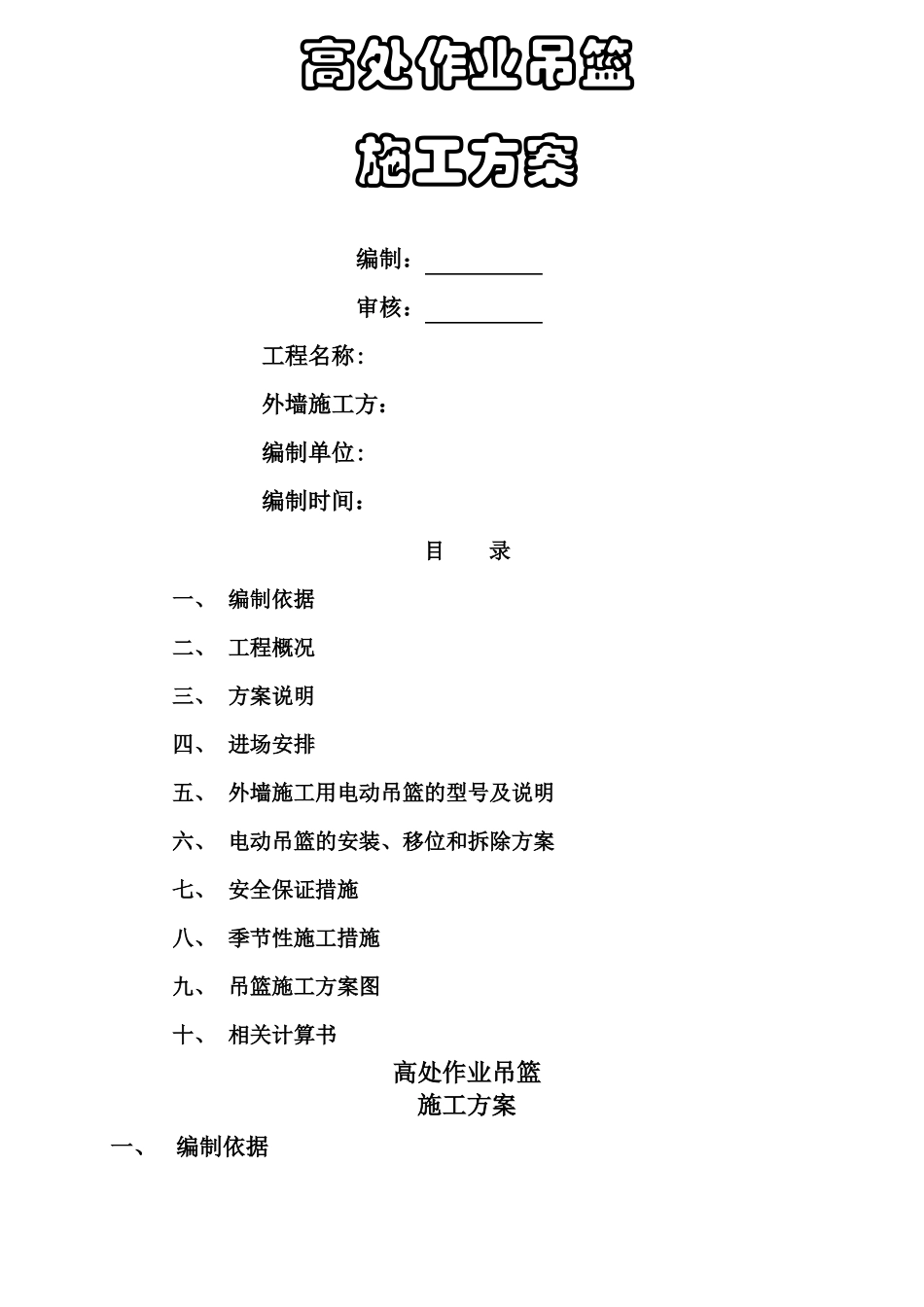

高处作业吊篮施工方案编制：审核：工程名称:外墙施工方：编制单位:编制时间：目录一、编制依据二、工程概况三、方案说明四、进场安排五、外墙施工用电动吊篮的型号及说明六、电动吊篮的安装、移位和拆除方案七、安全保证措施八、季节性施工措施九、吊篮施工方案图十、相关计算书高处作业吊篮施工方案一、编制依据1.XX国际大厦工程图纸;2。中华人民共和国高处作业吊篮国家标准GB19155-2003。二、工程概况XXXX市中心区域的整体改建项目，通过对其外部形象、楼层面积、结构体系、设备通道等多方面局限条件的分析处理，设计完全沿用了原有的结构体系,完成了对其内部功能的调整改进，使其以一个崭新的外部形象展现于城市。本楼宇占地面积3400平方米,建筑面积33640平方米。共27层，1—5F为裙房商业,6—27F主楼办公.位于XXXXXX位置，占地约3400平方米，接近CBD地区，现顶部钢结构基本封闭，可进行外装施工准备。三、方案说明本大楼采用电动高处作业吊篮进行外墙装修施工，由于大楼机房以上部分为钢结构，传统吊篮支架无法一步架设到位，故将整栋大楼的外墙施工吊篮分别布置在机房层(标高101。70）、屋面层（标高98.70)和机房层以上部分（标高108.55）三个标高层：1、机房层布置方案：施工主楼顶部以下(钢结构）外立面至机房顶幕墙，在主楼机房层顶部处布置共计约5台电动吊篮，分别为：2米长度的吊篮为1台，除去自重外吊篮载荷为630kg；3米长度的吊篮为2台，除去自重外吊篮载荷为630kg；4米长度的吊篮为1台,除去自重外吊篮载荷为630kg；6米长度的吊篮为1台，除去自重外吊篮载荷为630kg；由于施工立面为圆弧面，使用6米长度直尺吊篮时，吊篮离立面最小距离为97毫米，最大距离为299毫米，在上述尺寸内施工人员可进行正常施工;普通吊篮支架布置于-1-机房层楼梯间顶部,吊篮支架前后支点架设在悬挑的专用钢结构上，之间用木板垫起,由于北楼梯间和西楼梯间顶部空间均有限，吊篮后支架无固定放置位置，故必需搭设脚手架平台来放置吊篮后支架，每处脚手架平台应能承受每台吊篮配重平衡块(25kgX18块）共450kg的重量，具体布置方案详见附图1《机房层平面布置图》、3《北楼梯间剖面布置图》、4《西楼梯间剖面布置图》。2、屋面层布置方案：施工主楼屋面层以下，西北角小圆弧外立面幕墙，在主楼屋面层处布置吊篮共计2台电动吊篮,4米长度的吊篮为1台，除去自重外吊篮载荷为630kg；2.5米长度的吊篮为1台，除去自重外吊篮载荷为630kg；吊篮支架前后支点架设在悬挑的专用钢结构上，之间用木板垫起；具体布置方案详见附图2《屋面层平面布置图》、5《内凹圆弧部分剖面布置图》.3、机房层以上部分布置方案：施工主楼机房层以上,东外立面直线部分幕墙和南外立面直线部分幕墙，在主楼钢结构上布置吊篮共计2台，7。5米长度的吊篮2台，除去自重外吊篮载荷均为630kg；吊篮支架前支点架设在主楼钢结构主梁上；吊篮均为移位施工，8＃吊篮施工东立面直线部分的幕墙（D轴至G轴范围），9#吊篮施工南立面直线部分的幕墙（2轴至4轴范围)；具体布置方案详见附图6《机房层以上平面布置图》、7《机房层以上剖面布置图》。最终确切使用数量由施工进度及使用方决定。四、进场安排-2-双方签定合同后，乙方积极准备设备,进场前甲方应提前一周(7个工作日)书面通知乙方进场具体时间、大楼栋号或设备具体型号及数量。五、外墙施工用电动吊篮的型号及说明我公司准备在该项目的外墙装修工程中，根据不同需要分别设置不同长度的电动吊篮,具体的吊篮布置请参见后附『吊篮施工方案图』共3页，下面将吊篮的型号及相关资料作必要介绍：ZLD63型吊篮型号:ZLD63吊篮长度:1米、1。5米、2米……6米（1至6米任意长度）吊篮长度5米以上每台配置36块配重，5米以下配置32块配重，每块配重为25kg。吊篮除去自重后的最大载重为：630公斤ZLD63型吊篮组成部件：提升机LTD63－2台;安全锁LS20－2把；电控箱1套；屋顶支架2付；工作平台1套；钢丝绳（直径8。3毫米）四根；（长度由大楼标高决定）极限开关（JLXK1-111）2个;手控按钮(COBB1）1只；配重块32至36块(25公斤/块)；-3-电缆(3×2.5+2×1.5)1根；(长度由大楼标高决定）安全绳1根；（长度由大楼标高决定...
