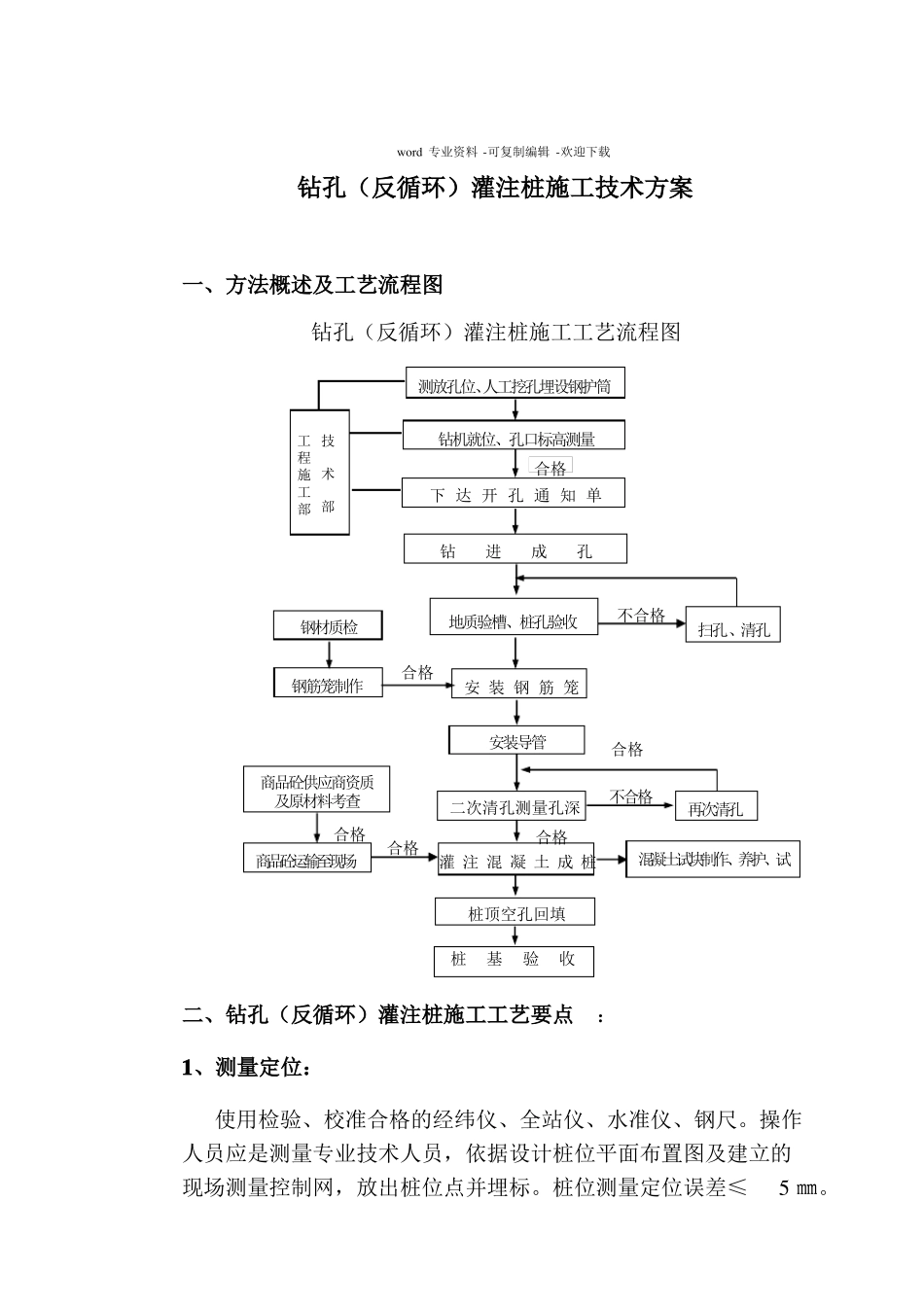

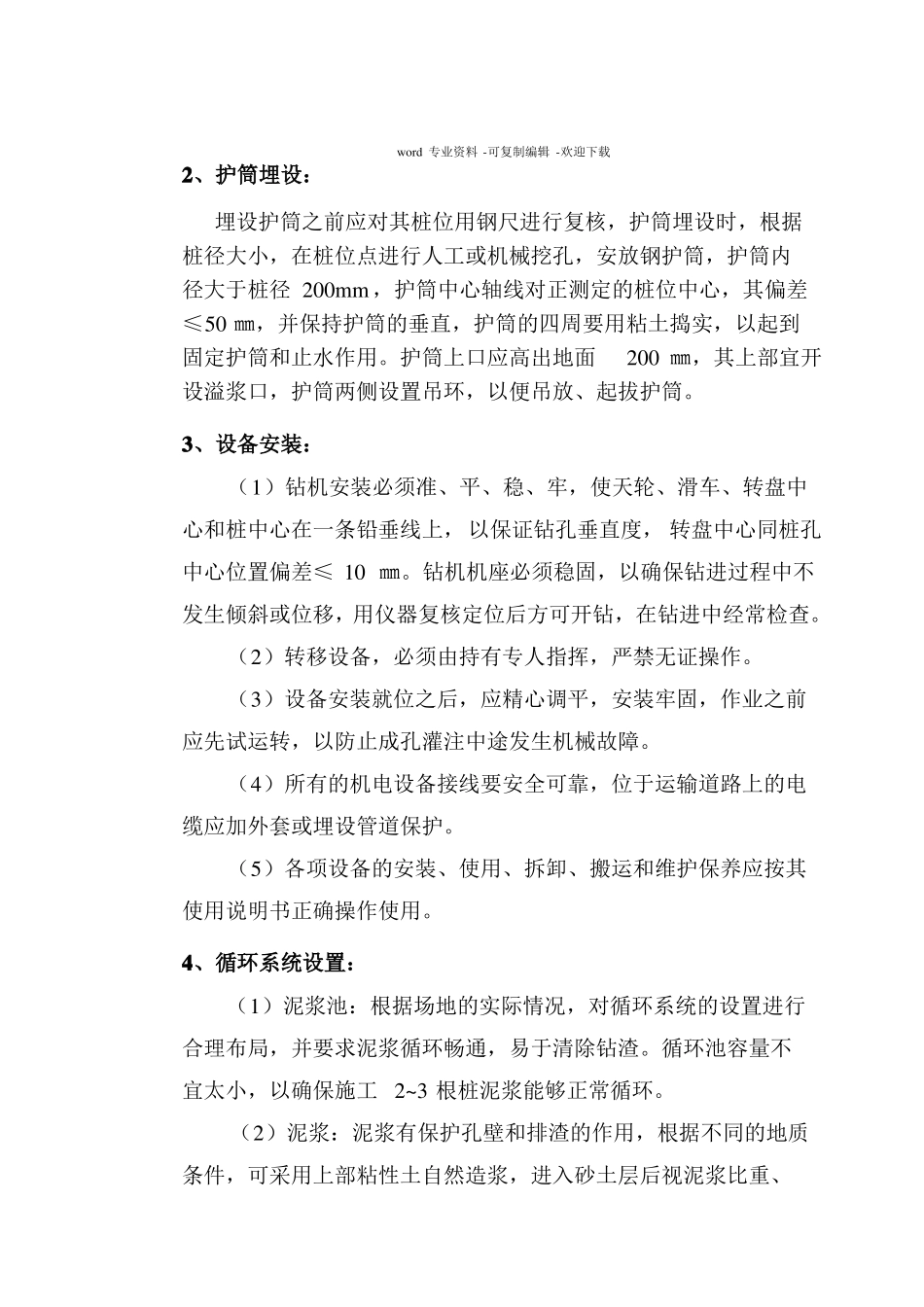

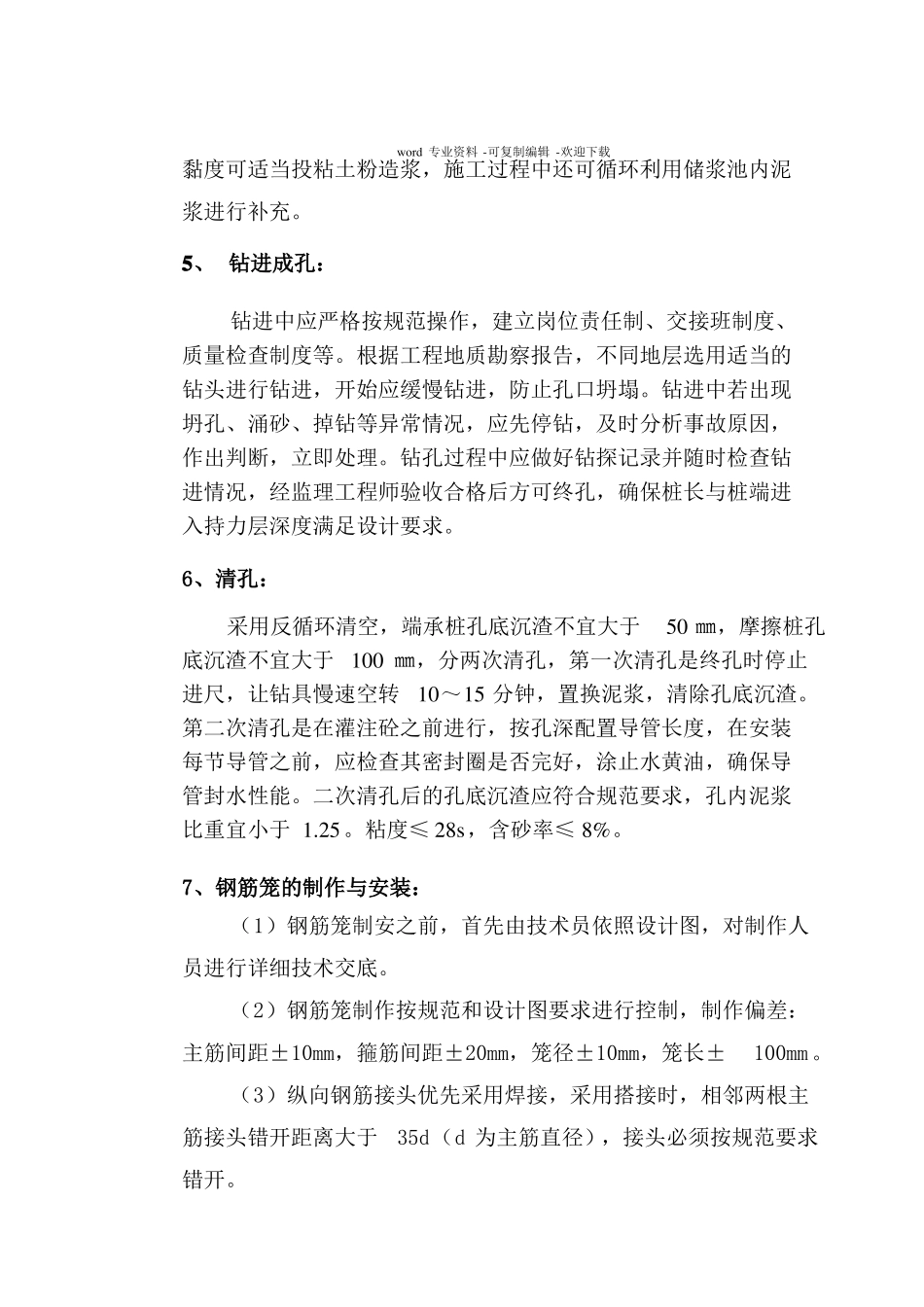

word专业资料-可复制编辑-欢迎下载钻孔（反循环）灌注桩施工技术方案一、方法概述及工艺流程图钻孔（反循环）灌注桩施工工艺流程图工技程施术工部部测放孔位、人工挖孔埋设钢护筒钻机就位、孔口标高测量合格下达开孔通知单钻进成孔不合格地质验槽、桩孔验收钢材质检扫孔、清孔合格笼钢筋笼制作安装钢筋安装导管合格商品砼供应商资质不合格及原材料考查二次清孔测量孔深再次清孔合格合格合格养护、试商品砼运输至现场灌注混凝土成桩混凝土试块制作、桩顶空孔回填桩基验收二、钻孔（反循环）灌注桩施工工艺要点：1、测量定位：使用检验、校准合格的经纬仪、全站仪、水准仪、钢尺。操作人员应是测量专业技术人员，依据设计桩位平面布置图及建立的现场测量控制网，放出桩位点并埋标。桩位测量定位误差≤5㎜。word专业资料-可复制编辑-欢迎下载2、护筒埋设：埋设护筒之前应对其桩位用钢尺进行复核，护筒埋设时，根据桩径大小，在桩位点进行人工或机械挖孔，安放钢护筒，护筒内径大于桩径200mm，护筒中心轴线对正测定的桩位中心，其偏差≤50㎜，并保持护筒的垂直，护筒的四周要用粘土捣实，以起到固定护筒和止水作用。护筒上口应高出地面200㎜，其上部宜开设溢浆口，护筒两侧设置吊环，以便吊放、起拔护筒。3、设备安装：（1）钻机安装必须准、平、稳、牢，使天轮、滑车、转盘中心和桩中心在一条铅垂线上，以保证钻孔垂直度，转盘中心同桩孔中心位置偏差≤10㎜。钻机机座必须稳固，以确保钻进过程中不发生倾斜或位移，用仪器复核定位后方可开钻，在钻进中经常检查。（2）转移设备，必须由持有专人指挥，严禁无证操作。（3）设备安装就位之后，应精心调平，安装牢固，作业之前应先试运转，以防止成孔灌注中途发生机械故障。（4）所有的机电设备接线要安全可靠，位于运输道路上的电缆应加外套或埋设管道保护。（5）各项设备的安装、使用、拆卸、搬运和维护保养应按其使用说明书正确操作使用。4、循环系统设置：（1）泥浆池：根据场地的实际情况，对循环系统的设置进行合理布局，并要求泥浆循环畅通，易于清除钻渣。循环池容量不宜太小，以确保施工2~3根桩泥浆能够正常循环。（2）泥浆：泥浆有保护孔壁和排渣的作用，根据不同的地质条件，可采用上部粘性土自然造浆，进入砂土层后视泥浆比重、黏度可适当投粘土粉造浆，施工过程中还可循环利用储浆池内泥word专业资料-可复制编辑-欢迎下载浆进行补充。5、钻进成孔：钻进中应严格按规范操作，建立岗位责任制、交接班制度、质量检查制度等。根据工程地质勘察报告，不同地层选用适当的钻头进行钻进，开始应缓慢钻进，防止孔口坍塌。钻进中若出现坍孔、涌砂、掉钻等异常情况，应先停钻，及时分析事故原因，作出判断，立即处理。钻孔过程中应做好钻探记录并随时检查钻进情况，经监理工程师验收合格后方可终孔，确保桩长与桩端进入持力层深度满足设计要求。6、清孔：采用反循环清空，端承桩孔底沉渣不宜大于50㎜，摩擦桩孔底沉渣不宜大于100㎜，分两次清孔，第一次清孔是终孔时停止进尺，让钻具慢速空转10～15分钟，置换泥浆，清除孔底沉渣。第二次清孔是在灌注砼之前进行，按孔深配置导管长度，在安装每节导管之前，应检查其密封圈是否完好，涂止水黄油，确保导管封水性能。二次清孔后的孔底沉渣应符合规范要求，孔内泥浆比重宜小于1.25。粘度≤28s，含砂率≤8%。7、钢筋笼的制作与安装：（1）钢筋笼制安之前，首先由技术员依照设计图，对制作人员进行详细技术交底。（2）钢筋笼制作按规范和设计图要求进行控制，制作偏差：主筋间距±10mm，箍筋间距±20mm，笼径±10mm，笼长±100mm。（3）纵向钢筋接头优先采用焊接，采用搭接时，相邻两根主筋接头错开距离大于35d（d为主筋直径），接头必须按规范要求错开。（4）在大批量钢筋笼加工之前，要制作出钢筋笼样板，经各word专业资料-可复制编辑-欢迎下载方检验人员验收认可后，方可大量制作。（5）钢筋笼存放时应在地面铺设方木，禁止钢筋笼与地面直接接触而被泥土污染，遇雨季还需用彩条布覆盖防止雨淋后生锈，对已生锈的钢筋笼应及时用钢丝刷新。（6）钢筋笼搬运和安装时应采取多点慢速起吊，以防止...
