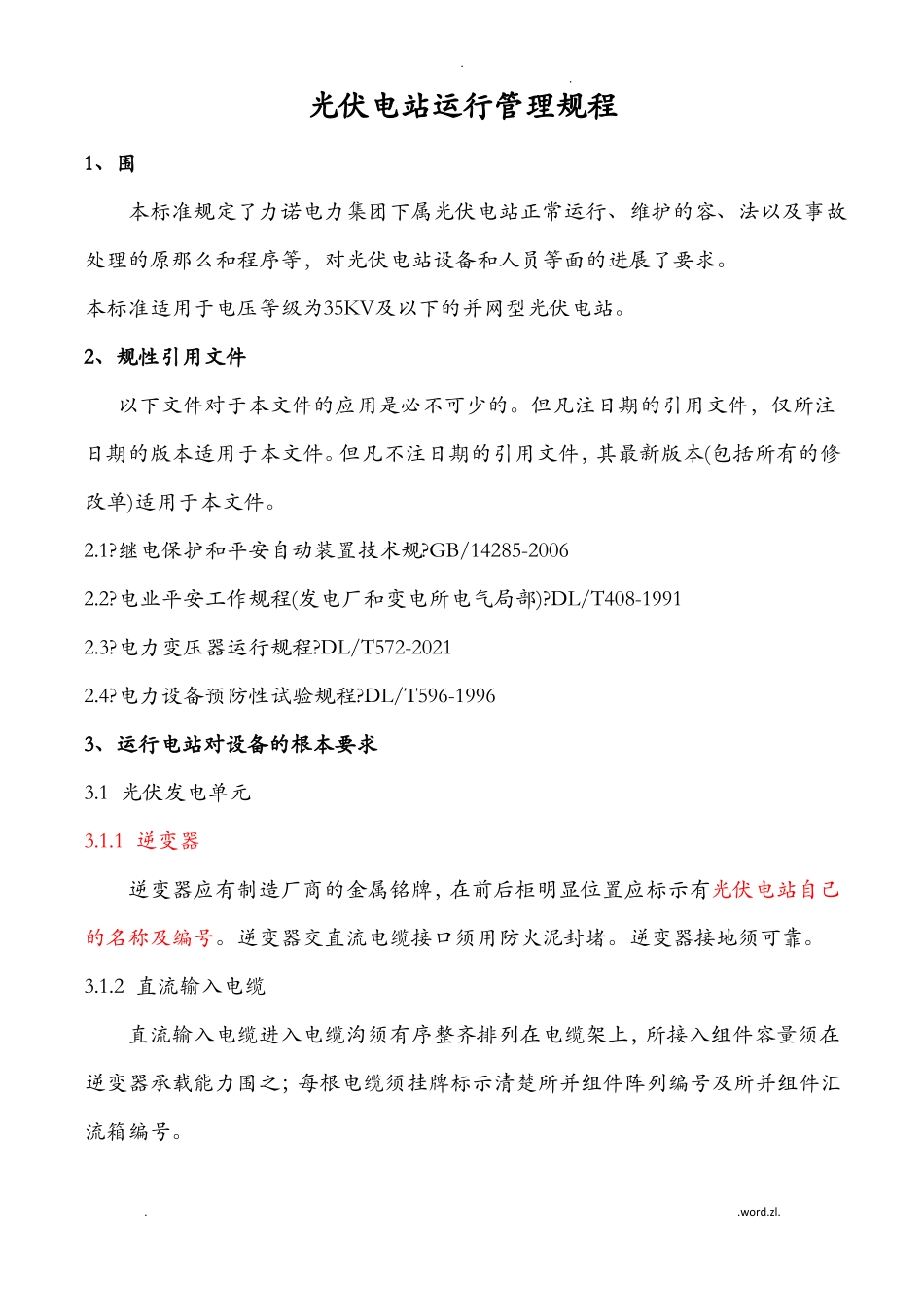

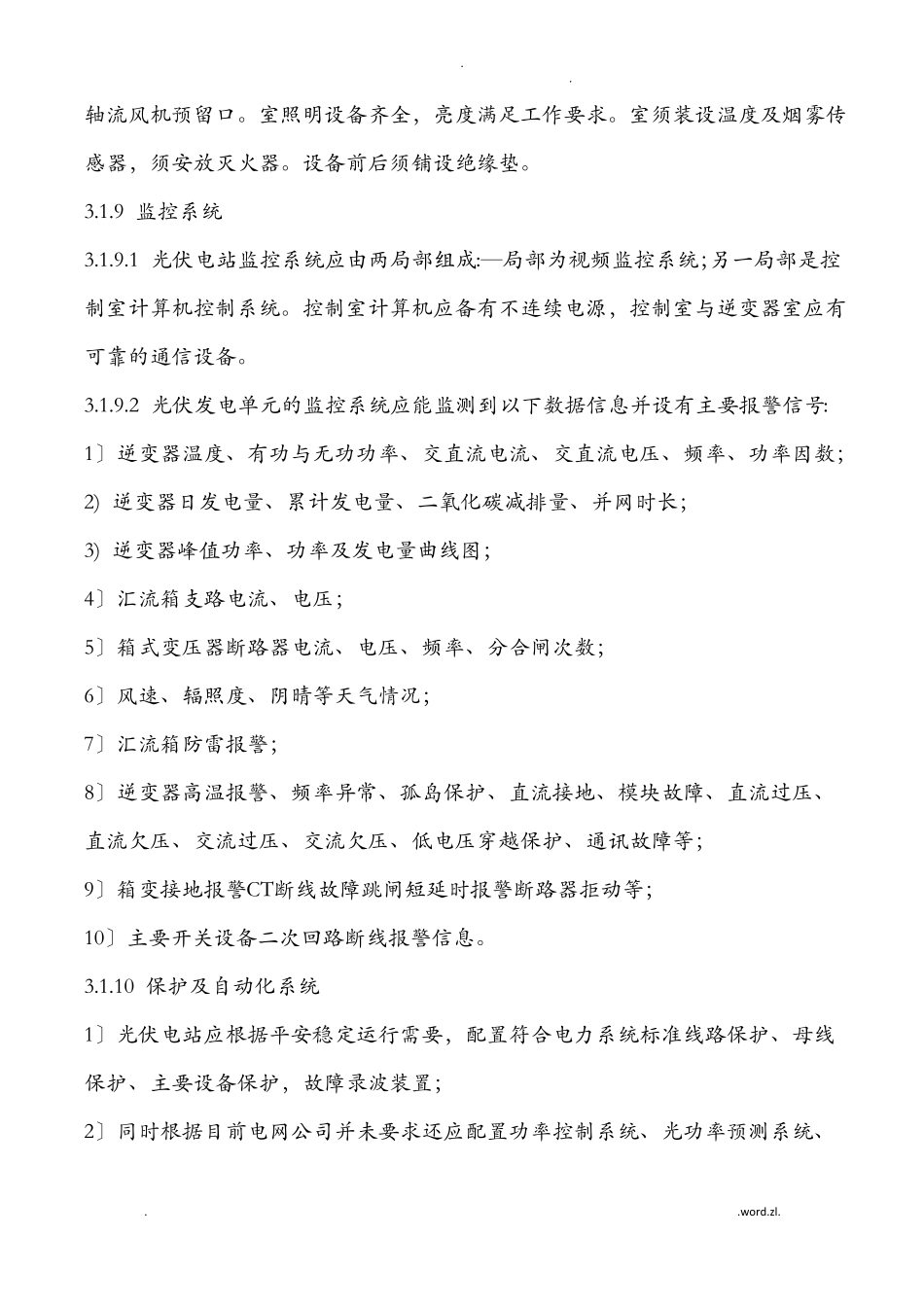

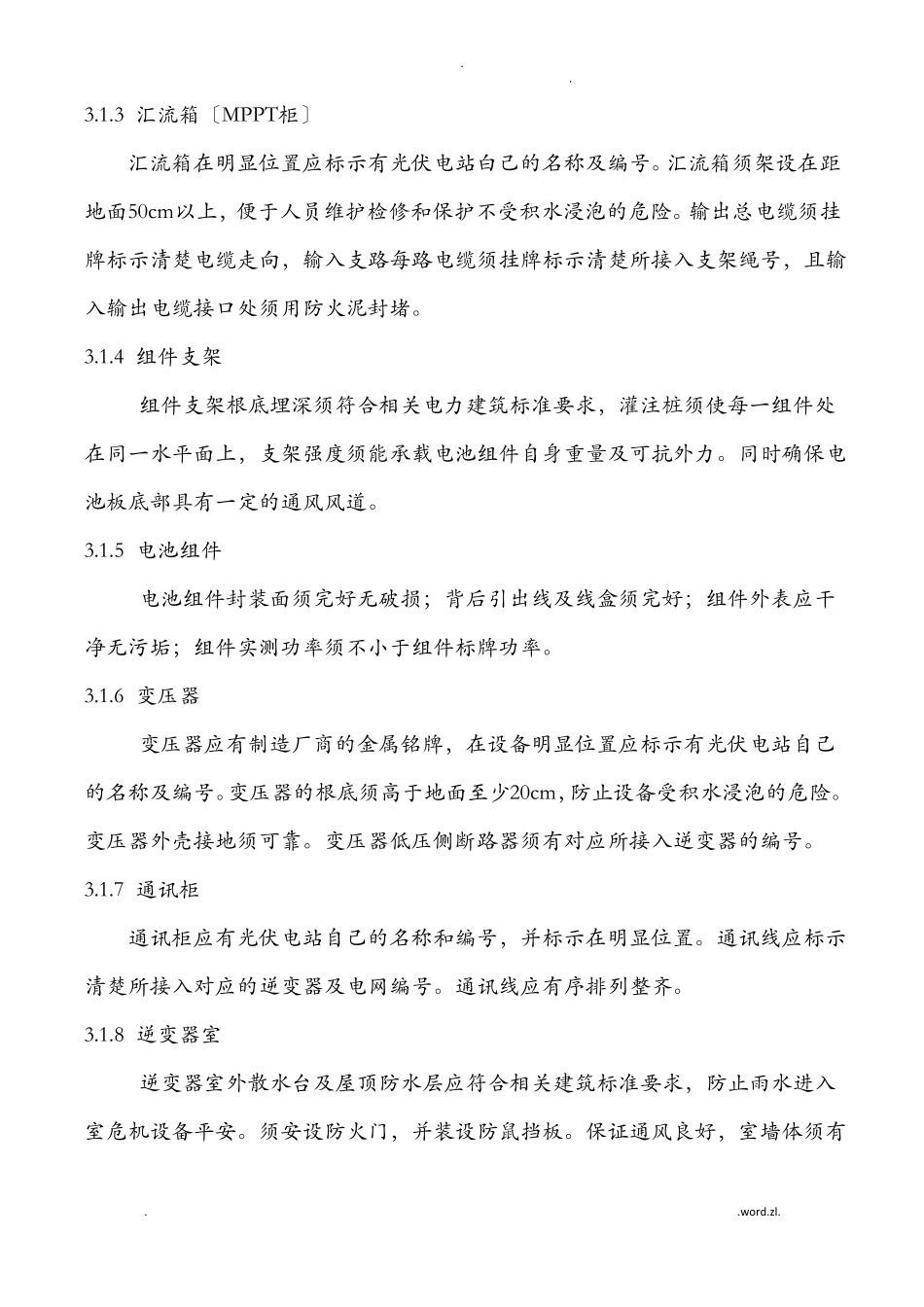

..光伏电站运行管理规程1、围本标准规定了力诺电力集团下属光伏电站正常运行、维护的容、法以及事故处理的原那么和程序等，对光伏电站设备和人员等面的进展了要求。本标准适用于电压等级为35KV及以下的并网型光伏电站。2、规性引用文件以下文件对于本文件的应用是必不可少的。但凡注日期的引用文件，仅所注日期的版本适用于本文件。但凡不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。2.1?继电保护和平安自动装置技术规?GB/14285-20062.2?电业平安工作规程(发电厂和变电所电气局部)?DL/T408-19912.3?电力变压器运行规程?DL/T572-20212.4?电力设备预防性试验规程?DL/T596-19963、运行电站对设备的根本要求3.1光伏发电单元3.1.1逆变器逆变器应有制造厂商的金属铭牌，在前后柜明显位置应标示有光伏电站自己的名称及编号。逆变器交直流电缆接口须用防火泥封堵。逆变器接地须可靠。3.1.2直流输入电缆直流输入电缆进入电缆沟须有序整齐排列在电缆架上，所接入组件容量须在逆变器承载能力围之；每根电缆须挂牌标示清楚所并组件阵列编号及所并组件汇流箱编号。..word.zl...3.1.3汇流箱〔MPPT柜〕汇流箱在明显位置应标示有光伏电站白己的名称及编号。汇流箱须架设在距地面50cm以上，便于人员维护检修和保护不受积水浸泡的危险。输出总电缆须挂牌标示清楚电缆走向，输入支路每路电缆须挂牌标示清楚所接入支架绳号，且输入输出电缆接口处须用防火泥封堵。3.1.4组件支架组件支架根底埋深须符合相关电力建筑标准要求，灌注桩须使每一组件处在同一水平面上，支架强度须能承载电池组件自身重量及可抗外力。同时确保电池板底部具有一定的通风风道。3.1.5电池组件电池组件封装面须完好无破损；背后引出线及线盒须完好；组件外表应干净无污垢；组件实测功率须不小于组件标牌功率。3.1.6变压器变压器应有制造厂商的金属铭牌，在设备明显位置应标示有光伏电站自己的名称及编号。变压器的根底须高于地面至少20cm，防止设备受积水浸泡的危险。变压器外壳接地须可靠。变压器低压侧断路器须有对应所接入逆变器的编号。3.1.7通讯柜通讯柜应有光伏电站自己的名称和编号，并标示在明显位置。通讯线应标示清楚所接入对应的逆变器及电网编号。通讯线应有序排列整齐。3.1.8逆变器室逆变器室外散水台及屋顶防水层应符合相关建筑标准要求，防止雨水进入室危机设备平安。须安设防火门，并装设防鼠挡板。保证通风良好，室墙体须有..word.zl...轴流风机预留口。室照明设备齐全，亮度满足工作要求。室须装设温度及烟雾传感器，须安放灭火器。设备前后须铺设绝缘垫。3.1.9监控系统3.1.9.1光伏电站监控系统应由两局部组成:—局部为视频监控系统；另一局部是控制室计算机控制系统。控制室计算机应备有不连续电源，控制室与逆变器室应有可靠的通信设备。3.1.9.2光伏发电单元的监控系统应能监测到以下数据信息并设有主要报警信号:1〕逆变器温度、有功与无功功率、交直流电流、交直流电压、频率、功率因数；2)逆变器日发电量、累计发电量、二氧化碳减排量、并网时长；3)逆变器峰值功率、功率及发电量曲线图；4〕汇流箱支路电流、电压；5〕箱式变压器断路器电流、电压、频率、分合闸次数；6〕风速、辐照度、阴晴等天气情况；7〕汇流箱防雷报警；8〕逆变器高温报警、频率异常、孤岛保护、直流接地、模块故障、直流过压、直流欠压、交流过压、交流欠压、低电压穿越保护、通讯故障等；9〕箱变接地报警CT断线故障跳闸短延时报警断路器拒动等；10〕主要开关设备二次回路断线报警信息。3.1.10保护及自动化系统1〕光伏电站应根据平安稳定运行需要，配置符合电力系统标准线路保护、母线保护、主要设备保护，故障录波装置；2〕同时根据目前电网公司并未要求还应配置功率控制系统、光功率预测系统、..word.zl...远动装置、安自装置；3〕为合理分析和评测光伏电站运行情况，还应配置环境监察系统。3.2其它要求3.2.1光伏电站必须备有可靠的事故应急照明；3.2.2光伏电站电池组件阵列间应有接地网以及防雷保护措施；3.2.3光伏电站与电网调度之问应保证有可靠的通信关系；3.2.4光伏电站的架空线路应符合SD292-1998架空配电线...
