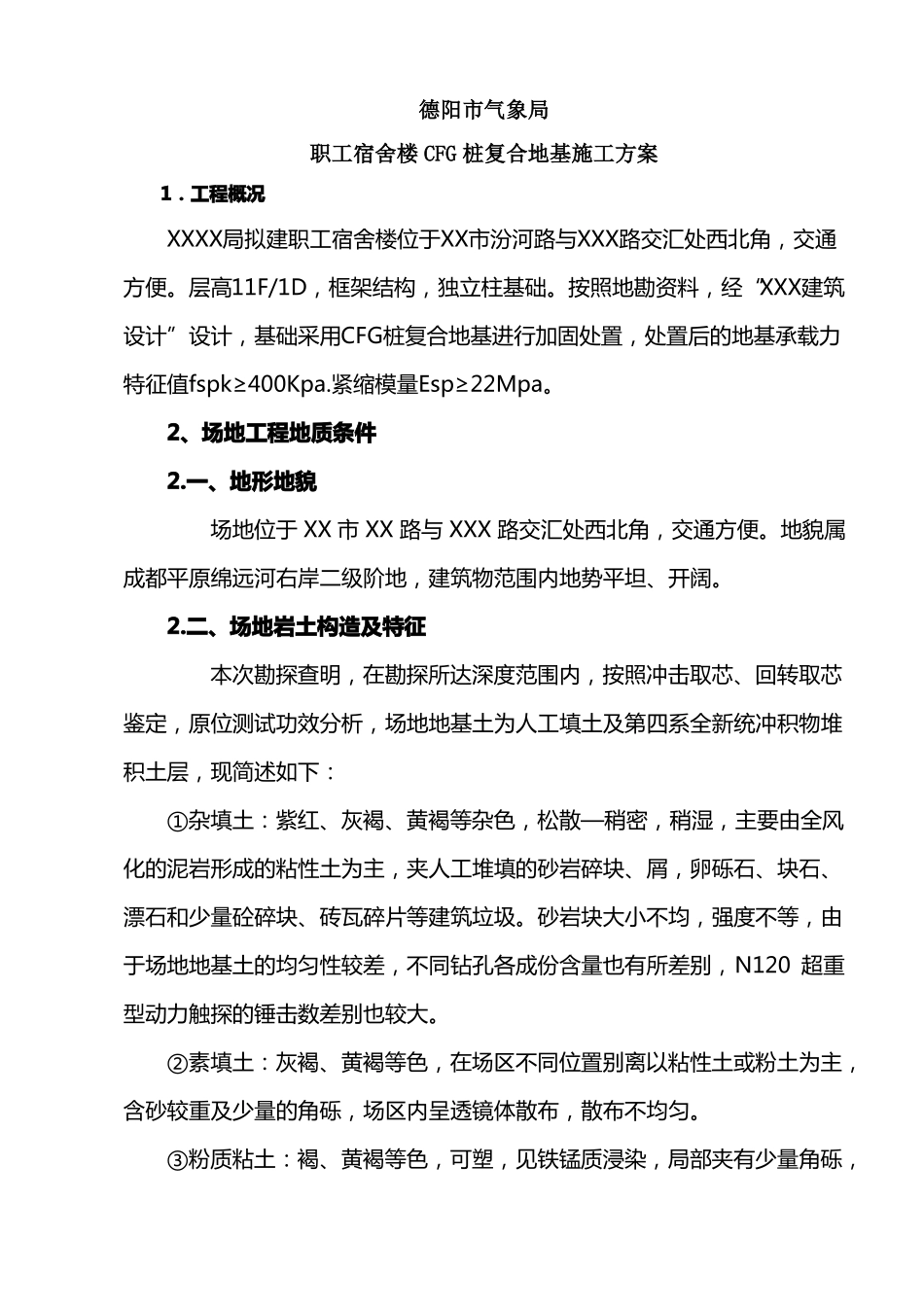

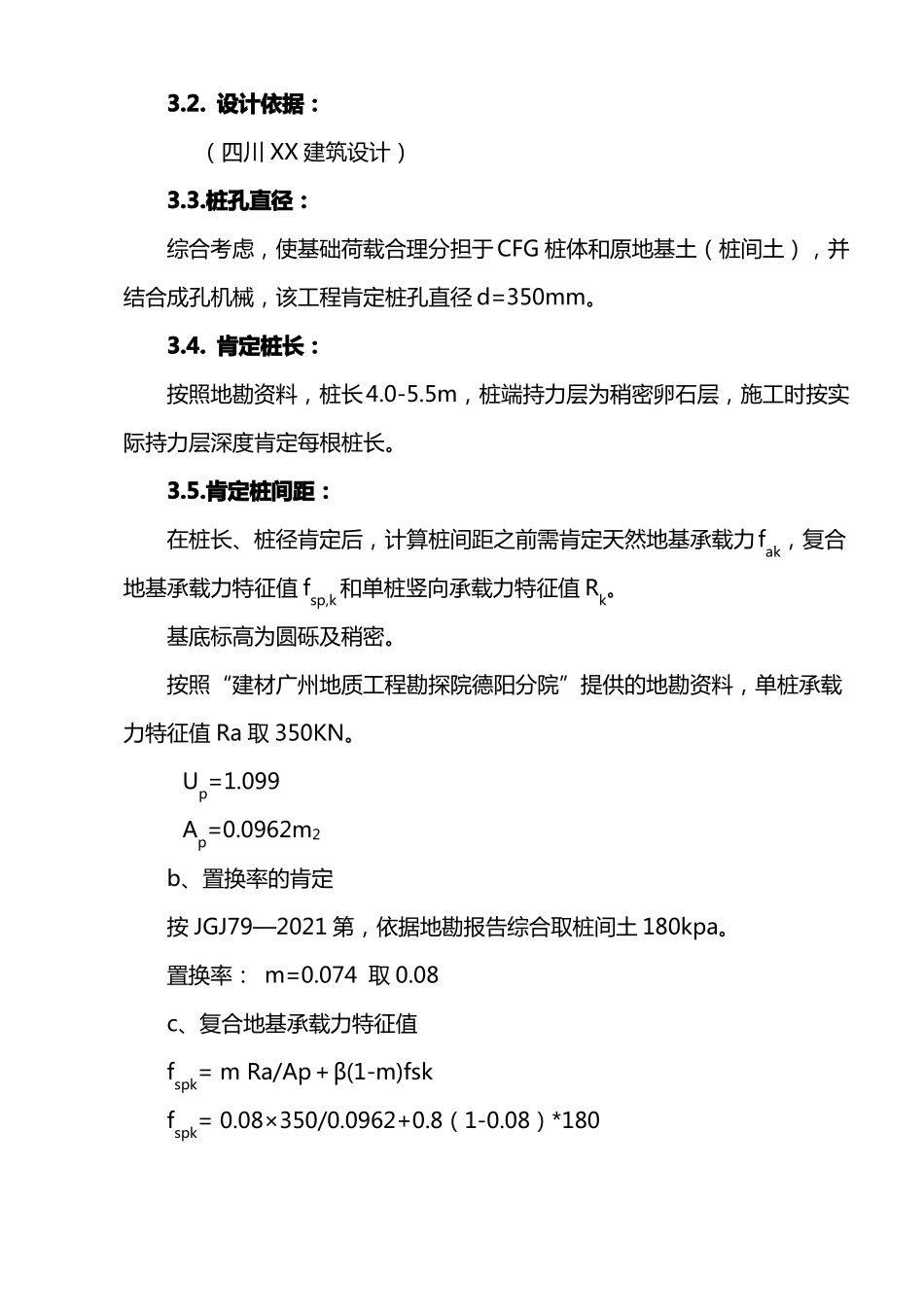

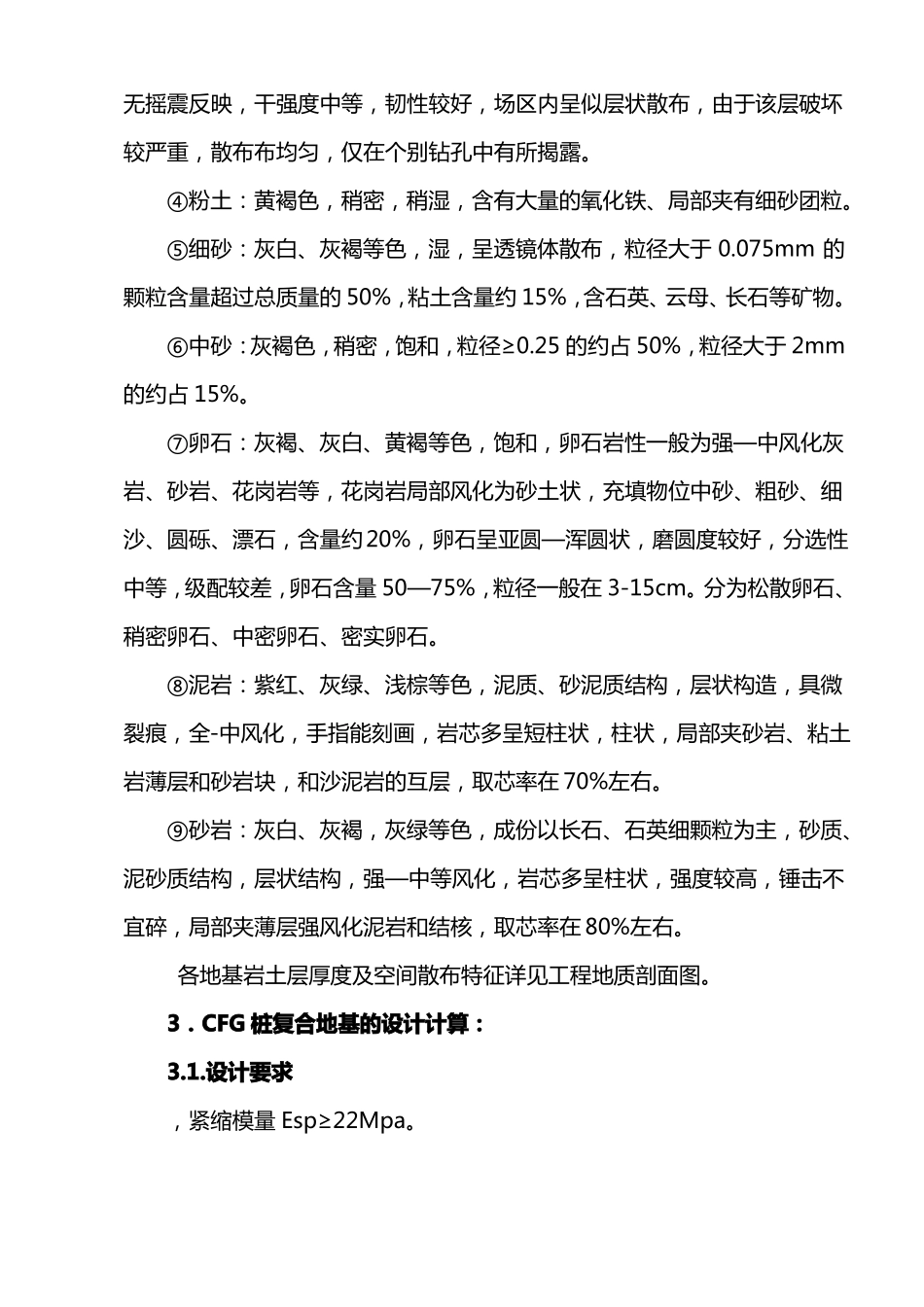

德阳市气象局职工宿舍楼CFG桩复合地基施工方案1.工程概况XXXX局拟建职工宿舍楼位于XX市汾河路与XXX路交汇处西北角,交通方便。层高11F/1D,框架结构,独立柱基础。按照地勘资料,经“XXX建筑设计”设计,基础采用CFG桩复合地基进行加固处置,处置后的地基承载力特征值fspk≥400Kpa.紧缩模量Esp≥22Mpa。2、场地工程地质条件2.一、地形地貌场地位于XX市XX路与XXX路交汇处西北角,交通方便。地貌属成都平原绵远河右岸二级阶地,建筑物范围内地势平坦、开阔。2.二、场地岩土构造及特征本次勘探查明,在勘探所达深度范围内,按照冲击取芯、回转取芯鉴定,原位测试功效分析,场地地基土为人工填土及第四系全新统冲积物堆积土层,现简述如下:①杂填土:紫红、灰褐、黄褐等杂色,松散—稍密,稍湿,主要由全风化的泥岩形成的粘性土为主,夹人工堆填的砂岩碎块、屑,卵砾石、块石、漂石和少量砼碎块、砖瓦碎片等建筑垃圾。砂岩块大小不均,强度不等,由于场地地基土的均匀性较差,不同钻孔各成份含量也有所差别,N120超重型动力触探的锤击数差别也较大。②素填土:灰褐、黄褐等色,在场区不同位置别离以粘性土或粉土为主,含砂较重及少量的角砾,场区内呈透镜体散布,散布不均匀。③粉质粘土:褐、黄褐等色,可塑,见铁锰质浸染,局部夹有少量角砾,无摇震反映,干强度中等,韧性较好,场区内呈似层状散布,由于该层破坏较严重,散布布均匀,仅在个别钻孔中有所揭露。④粉土:黄褐色,稍密,稍湿,含有大量的氧化铁、局部夹有细砂团粒。⑤细砂:灰白、灰褐等色,湿,呈透镜体散布,粒径大于0.075mm的颗粒含量超过总质量的50%,粘土含量约15%,含石英、云母、长石等矿物。⑥中砂:灰褐色,稍密,饱和,粒径≥0.25的约占50%,粒径大于2mm的约占15%。⑦卵石:灰褐、灰白、黄褐等色,饱和,卵石岩性一般为强—中风化灰岩、砂岩、花岗岩等,花岗岩局部风化为砂土状,充填物位中砂、粗砂、细沙、圆砾、漂石,含量约20%,卵石呈亚圆—浑圆状,磨圆度较好,分选性中等,级配较差,卵石含量50—75%,粒径一般在3-15cm。分为松散卵石、稍密卵石、中密卵石、密实卵石。⑧泥岩:紫红、灰绿、浅棕等色,泥质、砂泥质结构,层状构造,具微裂痕,全-中风化,手指能刻画,岩芯多呈短柱状,柱状,局部夹砂岩、粘土岩薄层和砂岩块,和沙泥岩的互层,取芯率在70%左右。⑨砂岩:灰白、灰褐,灰绿等色,成份以长石、石英细颗粒为主,砂质、泥砂质结构,层状结构,强—中等风化,岩芯多呈柱状,强度较高,锤击不宜碎,局部夹薄层强风化泥岩和结核,取芯率在80%左右。各地基岩土层厚度及空间散布特征详见工程地质剖面图。3.CFG桩复合地基的设计计算:3.1.设计要求,紧缩模量Esp≥22Mpa。3.2.设计依据:(四川XX建筑设计)3.3.桩孔直径:综合考虑,使基础荷载合理分担于CFG桩体和原地基土(桩间土),并结合成孔机械,该工程肯定桩孔直径d=350mm。3.4.肯定桩长:按照地勘资料,桩长4.0-5.5m,桩端持力层为稍密卵石层,施工时按实际持力层深度肯定每根桩长。3.5.肯定桩间距:在桩长、桩径肯定后,计算桩间距之前需肯定天然地基承载力fak,复合地基承载力特征值fsp,k和单桩竖向承载力特征值Rk。基底标高为圆砾及稍密。按照“建材广州地质工程勘探院德阳分院”提供的地勘资料,单桩承载力特征值Ra取350KN。Up=1.099Ap=0.0962m2b、置换率的肯定按JGJ79—2021第,依据地勘报告综合取桩间土180kpa。置换率:m=0.074取0.08c、复合地基承载力特征值fspk=mRa/Ap+β(1-m)fskfspk=0.08×350/0.0962+0.8(1-0.08)*180fspk=423.54kpa大于设计要求的400kpa。d、加固后的紧缩模量:Esp=(400/180)×11=24.44大于设计要求的22Mpa3.6CFG桩桩身强度fcu≥3Ra/Ap=3×350KN/0.0962m2=10914.8考虑到本工程采用夯扩桩机施工,因此桩身混凝土强度采用C15。3.7.褥垫层厚度:该工程褥垫层取200mm厚,采用中砂、卵石粒径宜为10~30mm。3.8.桩位的布设:在基础范围内布桩,桩距为1000-1200mm,(详见桩位平面布置图)。4.桩体混凝土材料及质量要求4.1.混凝土配合比采取现场送样,以实验室提供的配合比为准,混凝土标号为C15。4.2.水泥按照工程...
