雨量传感器系统原理介绍课件VIP免费

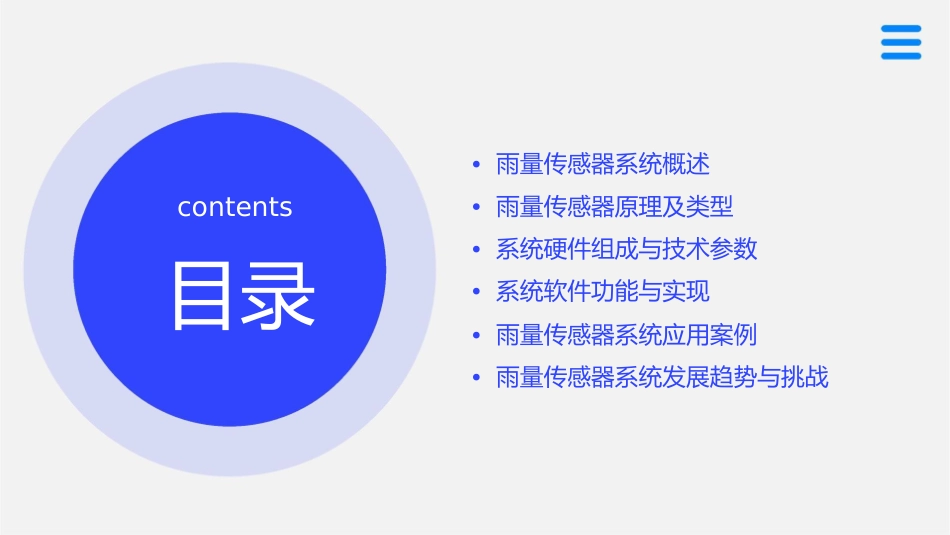

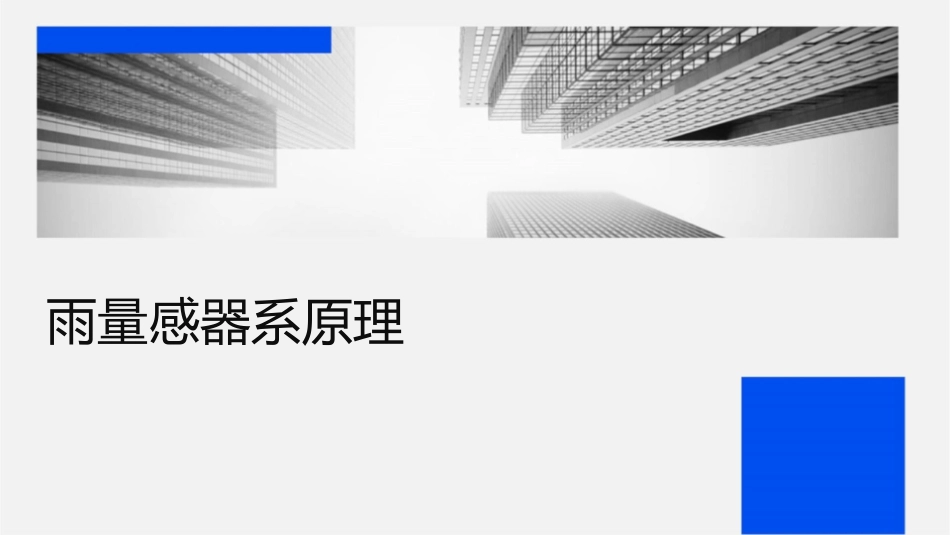

雨量感器系原理•雨量传感器系统概述contents•雨量传感器原理及类型•系统硬件组成与技术参数•系统软件功能与实现目录•雨量传感器系统应用案例•雨量传感器系统发展趋势与挑战定义与功能定义雨量传感器系统是一种用于测量降雨量、降雨强度和降雨分布的设备。功能雨量传感器系统的主要功能是提供准确的降雨信息，用于气象预报、水文监测、防洪抗旱等领域。系统组成与工作原理系统组成雨量传感器系统通常包括传感器、数据采集器和数据处理分析软件等部分。工作原理雨量传感器通过收集降雨量并将其转换为电信号，数据采集器负责采集和记录这些信号，最后通过数据处理分析软件对数据进行处理和展示。应用领域与优势应用领域雨量传感器系统广泛应用于气象监测、水文监测、防洪抗旱等领域，为相关行业提供重要的决策依据。优势雨量传感器系统具有高精度、稳定性好、可靠性高、易于维护等优点，能够提供准确的降雨信息，为相关行业提供重要的决策依据。工作原理雨量传感器的工作原理主要是通过测量降雨量来获取数据。当雨水落在传感器表面时，传感器将雨水的重量转换为电信号，然后通过电子设备进行数据处理和传输。传感器通常由一个感应部分和一个转换不同类型的雨量传感器可能采用不同的部分组成。感应部分负责接收雨水，而工作原理，但基本原理都是通过测量雨转换部分则将接收到的重量转换为电信水的重量或数量来获取降雨数据。号。常见类型与特点翻斗式雨量传感器翻斗式雨量传感器是一种常见的雨量传感器类型，其特点是结构简单、测量准确、稳定性高。它通过翻斗的翻转来计数降雨的滴数，从而计算降雨量。称重式雨量传感器称重式雨量传感器是通过测量雨水重量来获取降雨数据的。它通常由一个承水器、一个重量感应器和一个传输装置组成。当雨水进入承水器后，重量感应器会测量雨水的重量，并通过传输装置将数据传输到记录仪或计算机。光学式雨量传感器光学式雨量传感器是一种新型的雨量传感器，其特点是采用光学原理来测量降雨量。它通过测量雨水对光线的散射和吸收来计算降雨量，具有较高的测量精度和响应速度。选择依据与注意事项在选择雨量传感器时，应根据实际需求和环境条件进行选择。需要考虑的因素包括测量范围、精度、稳定性、安装方式等。在使用雨量传感器时，应注意保持传感器的清洁和干燥，避免传感器受到污染或损坏。同时，应定期进行校准和维护，以确保测量数据的准确性和可靠性。硬件组成010203雨量传感器数据传输装置数据处理中心用于测量降雨量，通常由收集雨水的漏斗、测量雨量的测量装置以及数据传输装置组成。将测量到的降雨量数据传输到数据处理中心，通常采用无线或有线传输方式。对接收到的降雨量数据进行处理、分析和存储，通常由计算机和相关软件组成。技术参数与性能指标测量范围测量精度响应时间稳定性指传感器能够测量的降雨量范围，通常根据实际需求进行选择。指传感器测量的准确度，通常以相对误差或绝对误差表示。指传感器在长时间使用过程中保持测量准确度的能力。指传感器从开始测量到输出稳定结果所需的时间。硬件维护与保养01020304定期清洁检查传输装置定期校准防潮防尘定期清理传感器表面的污垢和杂物，保持传感器漏斗畅通，防止影响测量精度。定期检查数据传输装置的连接是否牢固，确保数据传输的稳定性。根据需要定期对传感器进行校准，以确保测量准确度。在安装和维护过程中应注意防潮防尘，以延长传感器的使用寿命。软件功能数据采集数据存储软件能够实时采集雨量传感器的数据，包括降雨量、降雨时长等。将处理后的数据存储在数据库中，方便后续查询和分析。数据处理数据输出对采集到的数据进行处理，如计算降雨量、分析降雨趋势等。将处理后的数据以图表、报表等形式输出，便于用户查看和了解。软件开发平台与编程语言软件开发平台选用Windows操作系统作为软件开发平台，使用VisualStudio集成开发环境。编程语言采用C编程语言，利用其高效、稳定的特点实现软件功能。软件测试与优化单元测试集成测试对每个功能模块进行单元测试，确保模块功将所有模块集成在一起进行测试，确保系统能正常。整体运行正常。性能测试优化建议测试软件的响应速...
