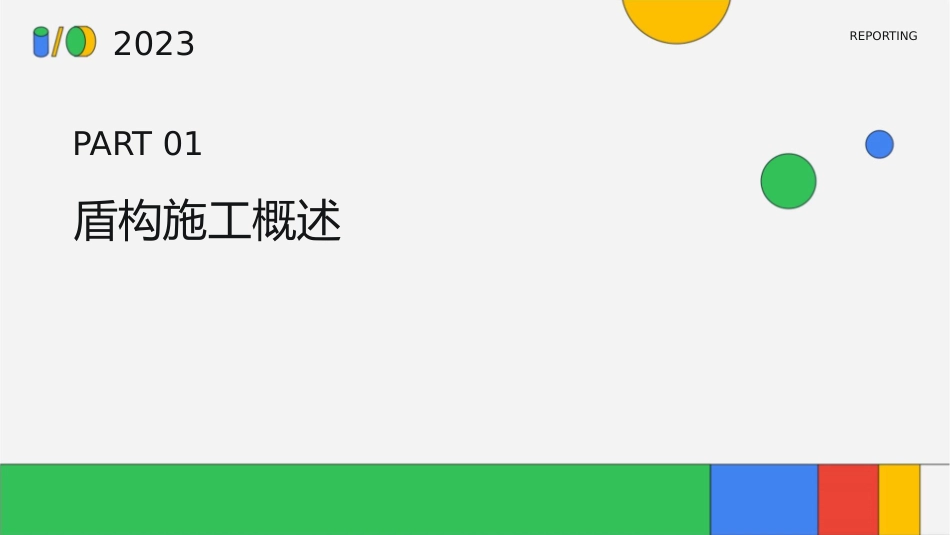

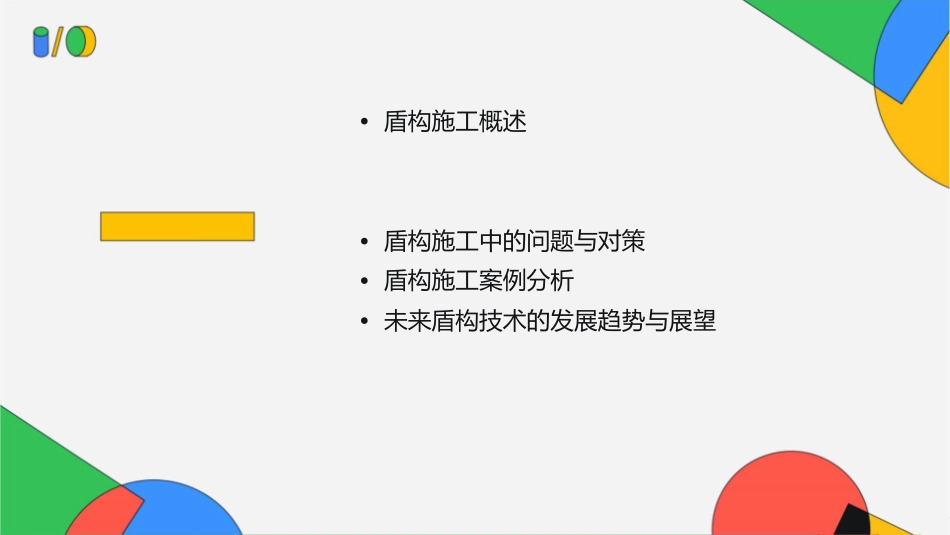

2023REPORTING盾构施工工艺课件•盾构施工概述•盾构施工中的问题与对策•盾构施工案例分析•未来盾构技术的发展趋势与展望2023REPORTINGPART01盾构施工概述盾构施工的定义01盾构施工是一种在地下进行隧道施工的方法，利用盾构机在地下挖掘隧道，并通过盾构机的推进力完成隧道建设。02盾构机是一种集挖掘、排土、衬砌、注浆于一体的施工机械，其主体包括刀盘、盾体、拼装模板和注浆系统等部分。盾构施工的特点对周围环境影响小盾构施工在地下进行，避免了地面施工对周围环境和交通的影响，同时减少了地面施工的安全风险。自动化程度高盾构施工采用自动化控制系统，可以实现连续掘进和拼装模板，提高了施工效率和质量。适用范围广盾构施工适用于各种土质条件下的隧道建设，尤其适用于城市地铁、铁路、公路等大型基础设施建设项目。盾构施工的应用范围城市地铁铁路隧道公路隧道水底隧道盾构施工在城市地铁建设中广泛应用，能够快速、安全地完成地铁隧道的建设。盾构施工在水底隧道建设中同样适用，能够实现长距离、大直径的隧道建设。盾构施工适用于铁路隧道建设，能够提高隧道的稳定性和安全性。盾构施工在公路隧道建设中也有广泛应用，能够缩短工期、降低成本。2023REPORTINGPART02盾构机的组成与工作原理盾构机的组成推进系统拼装系统包括主推油缸、后支撑油缸等，用于拼装隧道管片，通常由管用于提供盾构机前进的推力和片拼装机和运输小车组成。方向控制。切削装置排土系统辅助设备包括注浆设备、润滑系统、通风设备等，用于保障盾构机正常工作和维护。用于破碎和切削土体，为盾构机的前进提供空间。将切削下来的土体通过皮带机、渣车等设备排出隧道。盾构机的工作原理01020304切削土体推进与方向控制排土管片拼装盾构机通过切削装置将土体破碎和切削成小块，为盾构机的前进提供空间。通过推进油缸和后支撑油缸的配合动作，控制盾构机的推进方向和速度。切削下来的土体通过排土系统排出隧道，通常通过皮带机和渣车等设备运输至指定地点。拼装系统按照设计要求将管片拼装成隧道，通常由管片拼装机和运输小车完成。盾构机的分类010203敞开式盾构机闭胸式盾构机半敞开式盾构机适用于土质较好的地层，切削装置为刀盘，推进油缸数量较少。适用于软土地层，切削装置为滚刀或刮刀，推进油缸数量较多。介于敞开式和闭胸式之间，适用于部分软土地层和部分硬岩地层。2023REPORTINGPART03盾构施工流程施工准备施工组织设计设备与材料准备根据施工需要，准备充足的盾构机、后配套设备、建筑材料等，并确保设备完好、材料质量合格。根据工程特点、地质条件、施工环境等因素，制定详细的盾构施工组织设计，包括施工方案、工期计划、资源配置等。施工场地布置合理规划盾构施工场地，包括材料堆放区、加工区、设备停放区、施工通道等，以确保施工顺利进行。开挖与排土开挖方式选择土方开挖排土与降排水根据地质条件和工程要求，选择合适的开挖方式，如敞开式、气压室式、泥土加压式等。利用盾构机的切削作用，将土方开挖出来，并通过皮带输送机、渣土车等设备将土方运出隧道。在开挖过程中，及时将土方排出隧道，并采取降排水措施，以确保开挖面稳定。衬砌与注浆衬砌预制衬砌拼装注浆施工在盾构机掘进的同时，进行衬砌预制，包括混凝土管片、钢筋混凝土板等。将预制好的衬砌块通过盾构机进行拼装，形成隧道结构。在衬砌拼装完成后，进行注浆施工，以填充衬砌块之间的空隙，提高隧道结构的稳定性。质量检测与验收质量检测在盾构施工过程中，采取各种检测手段，如超前钻、声波检测等，对隧道质量进行实时监测和评估。验收标准根据相关规范和标准，制定详细的验收标准，包括衬砌厚度、混凝土强度、防水性能等方面。验收程序按照规定的验收程序，对隧道进行分阶段验收，确保工程质量符合要求。2023REPORTINGPART04盾构施工中的问题与对策盾构施工中的常见问题隧道轴线偏差渗漏和管片裂缝盾构施工过程中，隧道轴线可能偏离设计轴线，导致隧道成型不满足设计要求。隧道管片接缝或混凝土结构本身可能存在渗漏或裂缝问题，影响隧道防水性能和使用寿命。地面沉降盾构机故障盾构施工时，由于土层扰动等因素...
