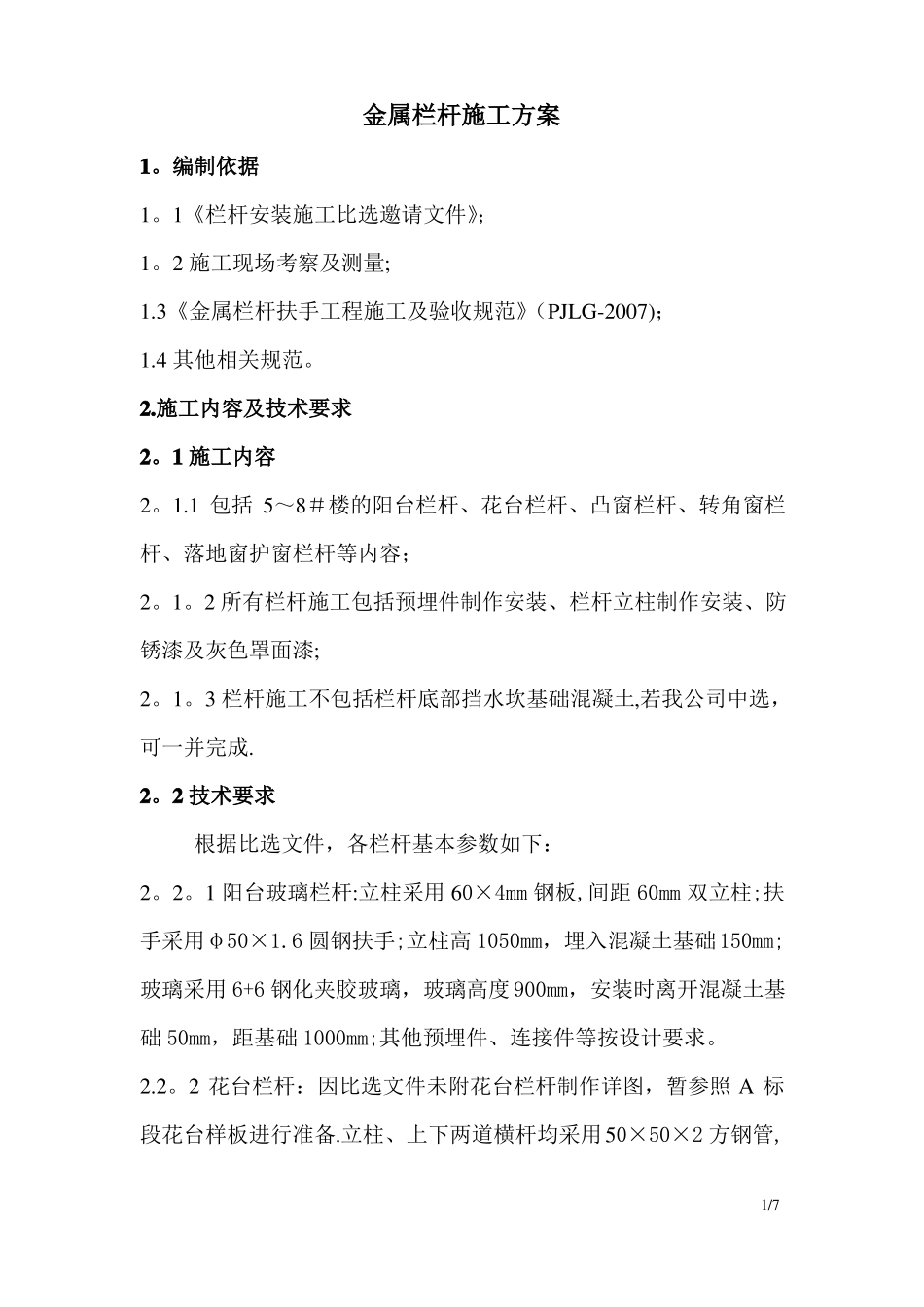

金属栏杆施工方案_第1页
1/7
金属栏杆施工方案_第2页
2/7

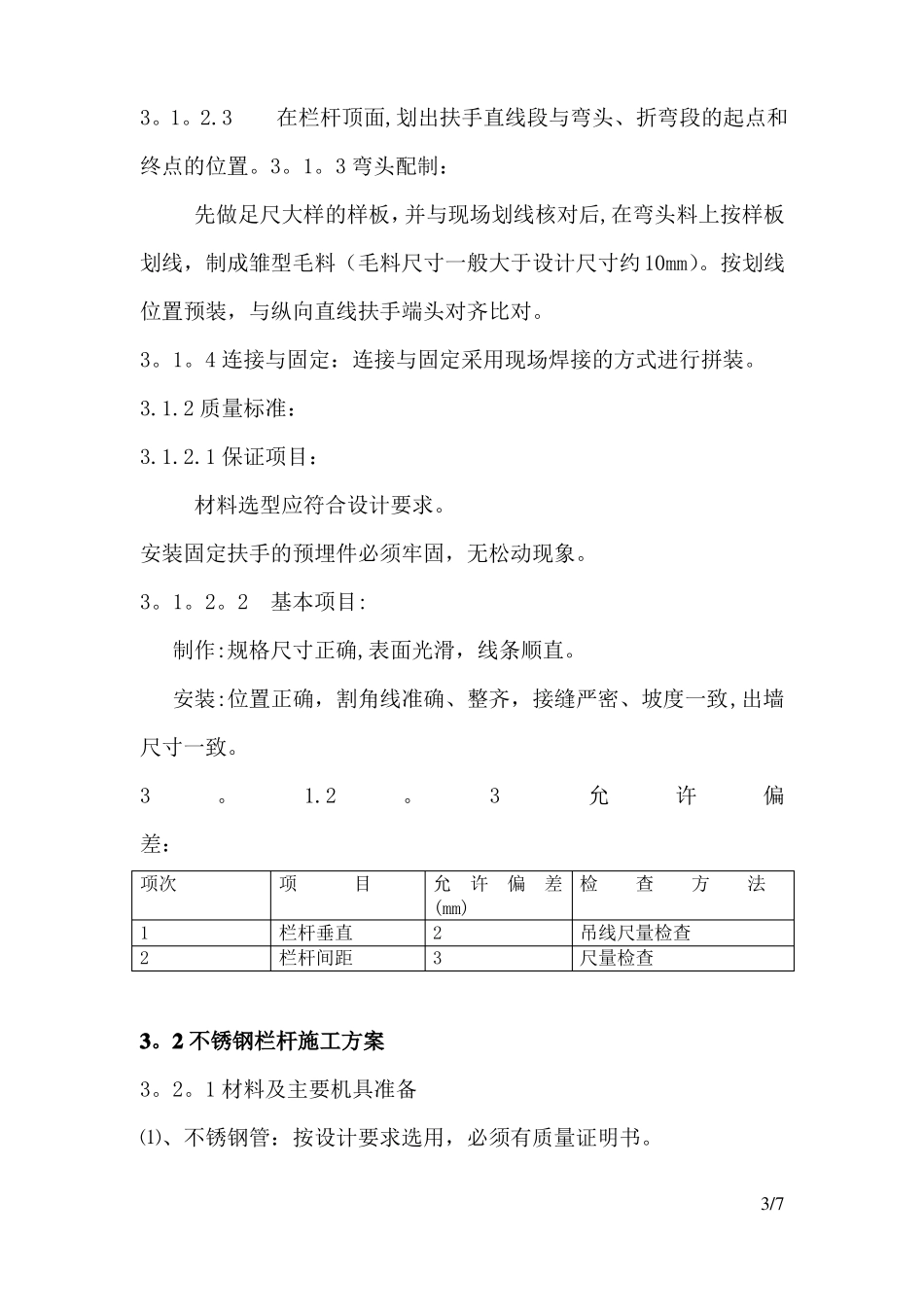

金属栏杆施工方案_第3页
3/7
金属栏杆施工方案1。编制依据1。1《栏杆安装施工比选邀请文件》;1。2施工现场考察及测量;1.3《金属栏杆扶手工程施工及验收规范》(PJLG-2007);1.4其他相关规范。2.施工内容及技术要求2。1施工内容2。1.1包括5~8#楼的阳台栏杆、花台栏杆、凸窗栏杆、转角窗栏杆、落地窗护窗栏杆等内容;2。1。2所有栏杆施工包括预埋件制作安装、栏杆立柱制作安装、防锈漆及灰色罩面漆;2。1。3栏杆施工不包括栏杆底部挡水坎基础混凝土,若我公司中选,可一并完成.2。2技术要求根据比选文件,各栏杆基本参数如下:2。2。1阳台玻璃栏杆:立柱采用60×4mm钢板,间距60mm双立柱;扶手采用φ50×1.6圆钢扶手;立柱高1050mm,埋入混凝土基础150mm;玻璃采用6+6钢化夹胶玻璃,玻璃高度900mm,安装时离开混凝土基础50mm,距基础1000mm;其他预埋件、连接件等按设计要求。2.2。2花台栏杆:因比选文件未附花台栏杆制作详图,暂参照A标段花台样板进行准备.立柱、上下两道横杆均采用50×50×2方钢管,1/7立柱距混凝土基础350mm,间距不大于1100mm,预埋件采用6厚扁钢,埋于混凝土基础中.2。2.3凸窗栏杆:横杆采用50×30×2方钢管,上下两道,下道钢管距凸窗板面120mm,上道距板面1100mm,横杆与两端墙体连接;立柱采用25×4扁钢,间距不大于110,固定于两道横杆之间。2.2.4转角窗栏杆:制安方式同凸窗栏杆,转角部位采用30×2方钢管.2.2.5落地窗栏杆:当窗下基础高为100mm时,设上下横杆及固定立柱,均采用不锈钢栏杆,下横杆采用φ30×1.5不锈钢管,距基础面80mm,上横杆采用φ38×1。5不锈钢管,距室内地面1100mm,立柱为φ20×1.5不锈钢管,固定于两横杆之间;当窗下基础高500mm时,设置方式同上,上横杆采用φ40×1.5不锈钢管,栏杆距室内地面1100mm。2.2。6钢管栏杆扶手刷防锈漆,采用灰色漆罩面。3.施工方案3。1金属栏杆、扶手施工方案3.1。1工艺流程:找位与划线→预埋及固定件安装→弯头配制→连接预装→固定→整修→刷漆3。1。2找位与划线:3.1.2。1安装栏杆扶手的固定件:位置、标高、坡度找位校正后,弹出扶手纵向中心线。3。1。2.2按设计扶手构造,根据折弯位置、角度,划出折弯或割角线。2/73。1。2.3在栏杆顶面,划出扶手直线段与弯头、折弯段的起点和终点的位置。3。1。3弯头配制:先做足尺大样的样板,并与现场划线核对后,在弯头料上按样板划线,制成雏型毛料(毛料尺寸一般大于设计尺寸约10mm)。按划线位置预装,与纵向直线扶手端头对齐比对。3。1。4连接与固定:连接与固定采用现场焊接的方式进行拼装。3.1.2质量标准:3.1.2.1保证项目:材料选型应符合设计要求。安装固定扶手的预埋件必须牢固,无松动现象。3。1。2。2基本项目:制作:规格尺寸正确,表面光滑,线条顺直。安装:位置正确,割角线准确、整齐,接缝严密、坡度一致,出墙尺寸一致。3。1.2。3允许偏差:项次12项目栏杆垂直栏杆间距允许偏差检查方法(mm)2吊线尺量检查3尺量检查3。2不锈钢栏杆施工方案3。2。1材料及主要机具准备⑴、不锈钢管:按设计要求选用,必须有质量证明书。3/7⑵、不锈钢焊条或焊丝:其型号按设计要求选用,必须有质量证明书。⑶、主要机具:氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。3.2。2作业条件⑴、熟悉图纸,做不锈钢栏杆施工工艺技术交底。⑵、施工前应检查电焊工合格证有效期限,应证明焊工所能承担的焊接工作。⑶、现场供电应符合焊接用电要求.⑷、施工环境已能满足不锈钢栏杆施工的须要.3。2。3工艺流程施工准备→放样→下料→焊接安装→打磨→焊缝检查→抛光。3。2.4主要施工方法:⑴、施工前应先进行现场放样,并精确计算出各种杆件的长度.⑵、按照各种杆件的长度准确进行下料,其构件下料长度允许偏差为1mm。⑶、选择合适的焊接工艺,焊条直径,焊接电流,焊接速度等,通过焊接工艺试验验证.⑷、脱脂去污处理:焊前检查坡口、组装间隙是否符合要求,定位焊是否牢固,焊缝周围不得有油污.否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗,必要时可用角磨机进行打磨,磨出金属表面后再进行焊接。⑸、焊接时应选用较细的不锈钢焊条(焊丝)和较小的焊接电流...
