变电所的倒闸操作VIP免费

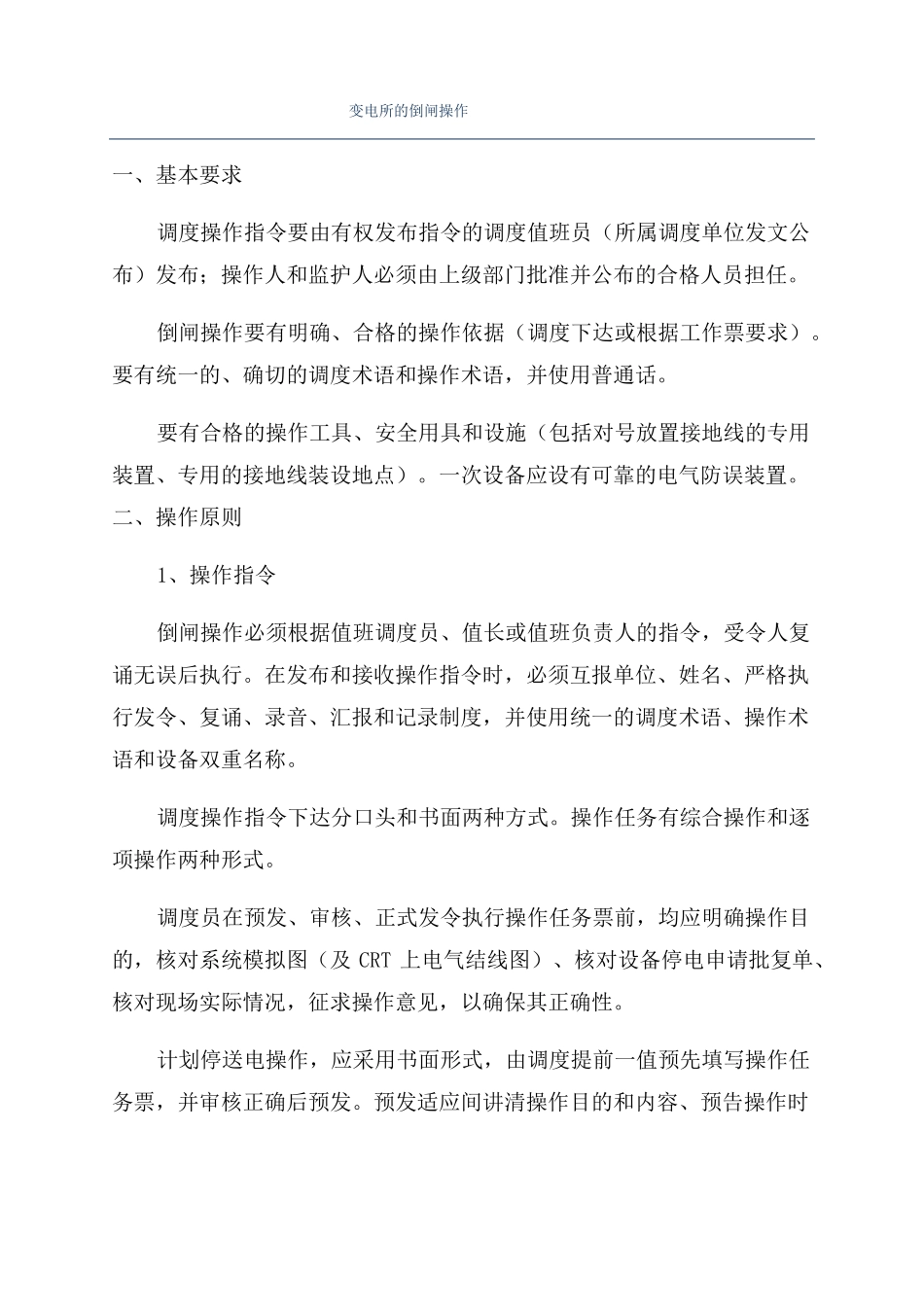

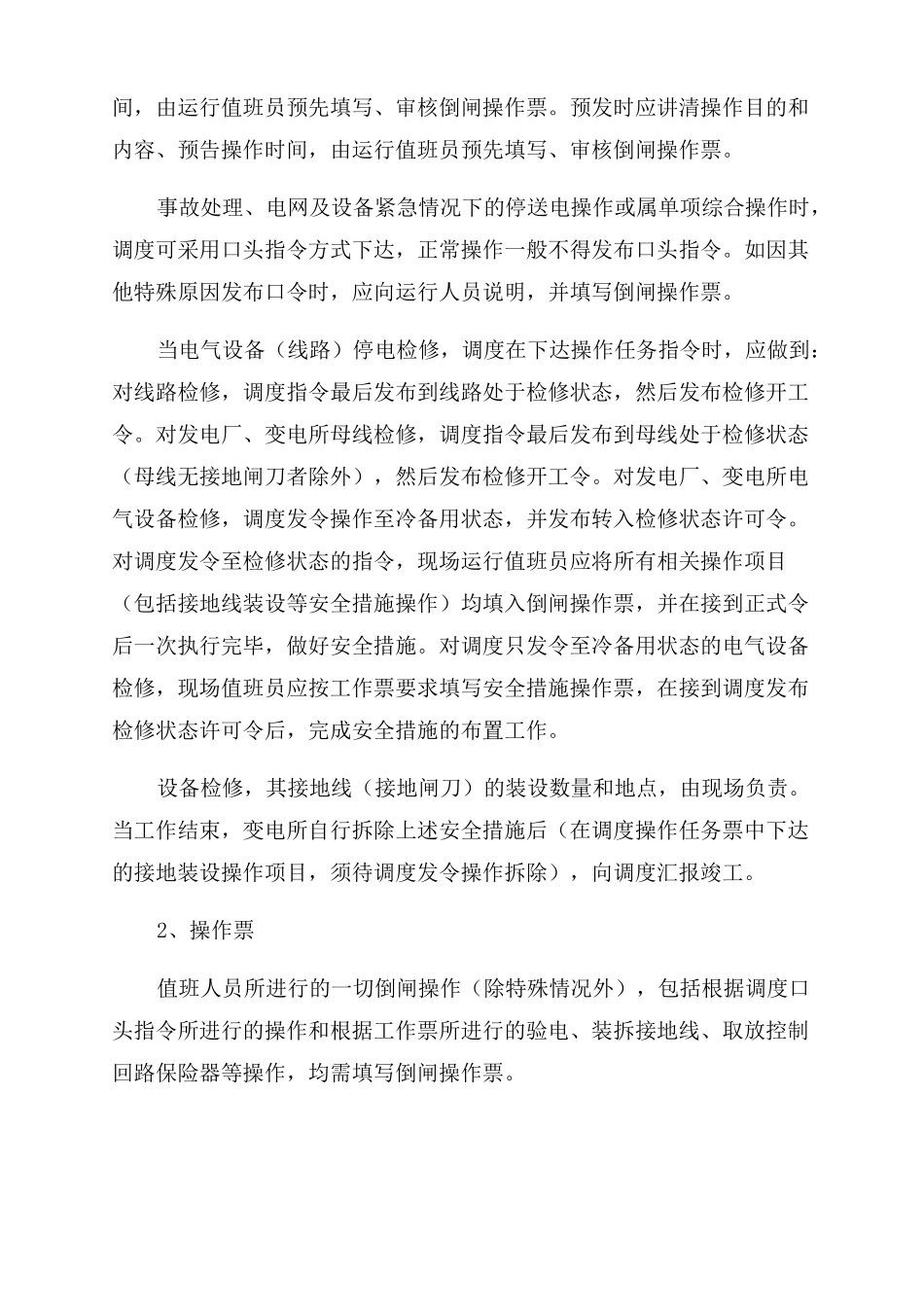

变电所的倒闸操作一、基本要求调度操作指令要由有权发布指令的调度值班员（所属调度单位发文公布）发布；操作人和监护人必须由上级部门批准并公布的合格人员担任。倒闸操作要有明确、合格的操作依据（调度下达或根据工作票要求）。要有统一的、确切的调度术语和操作术语，并使用普通话。要有合格的操作工具、安全用具和设施（包括对号放置接地线的专用装置、专用的接地线装设地点）。一次设备应设有可靠的电气防误装置。二、操作原则1、操作指令倒闸操作必须根据值班调度员、值长或值班负责人的指令，受令人复诵无误后执行。在发布和接收操作指令时，必须互报单位、姓名、严格执行发令、复诵、录音、汇报和记录制度，并使用统一的调度术语、操作术语和设备双重名称。调度操作指令下达分口头和书面两种方式。操作任务有综合操作和逐项操作两种形式。调度员在预发、审核、正式发令执行操作任务票前，均应明确操作目的，核对系统模拟图（及CRT上电气结线图）、核对设备停电申请批复单、核对现场实际情况，征求操作意见，以确保其正确性。计划停送电操作，应采用书面形式，由调度提前一值预先填写操作任务票，并审核正确后预发。预发适应间讲清操作目的和内容、预告操作时间，由运行值班员预先填写、审核倒闸操作票。预发时应讲清操作目的和内容、预告操作时间，由运行值班员预先填写、审核倒闸操作票。事故处理、电网及设备紧急情况下的停送电操作或属单项综合操作时，调度可采用口头指令方式下达，正常操作一般不得发布口头指令。如因其他特殊原因发布口令时，应向运行人员说明，并填写倒闸操作票。当电气设备（线路）停电检修，调度在下达操作任务指令时，应做到：对线路检修，调度指令最后发布到线路处于检修状态，然后发布检修开工令。对发电厂、变电所母线检修，调度指令最后发布到母线处于检修状态（母线无接地闸刀者除外），然后发布检修开工令。对发电厂、变电所电气设备检修，调度发令操作至冷备用状态，并发布转入检修状态许可令。对调度发令至检修状态的指令，现场运行值班员应将所有相关操作项目（包括接地线装设等安全措施操作）均填入倒闸操作票，并在接到正式令后一次执行完毕，做好安全措施。对调度只发令至冷备用状态的电气设备检修，现场值班员应按工作票要求填写安全措施操作票，在接到调度发布检修状态许可令后，完成安全措施的布置工作。设备检修，其接地线（接地闸刀）的装设数量和地点，由现场负责。当工作结束，变电所自行拆除上述安全措施后（在调度操作任务票中下达的接地装设操作项目，须待调度发令操作拆除），向调度汇报竣工。2、操作票值班人员所进行的一切倒闸操作（除特殊情况外），包括根据调度口头指令所进行的操作和根据工作票所进行的验电、装拆接地线、取放控制回路保险器等操作，均需填写倒闸操作票。一张操作票只能填写一个操作任务。一个操作任务只根据同一个调度命令所进行的一次不间断操作。倒闸操作票须连号使用。下列操作可以不用操作票，但应记入运行日志中：事故处理；拉、合开关的单一操作（包括限电操作）；拉开接地闸刀或拆除全所（厂）仅有的一组接地线；主变有载调压操作。3、操作基本规定下列情况下一般不进行系统正常倒闸操作；交接班时；系统发生事故或异常时；雷电时（注：事故处理确有必要时，可以对开关进行远控操作）倒闸操作的顺序：（1）线路及两台以上的主变停电必须按开关--非母线侧闸刀--母线侧闸刀的顺序进行操作。送电顺序与此相反。（2）单台主变停电操作，中、低压侧必须按照开关--母线侧闸刀--主变侧闸刀；高压侧按开关--主变侧闸刀--母线侧闸刀的顺序进行操作。送电操作顺序与此相反。（3）双母线到闸操作：热到时，母联开关必须合上，并将其改为非自动，先合上正母（或副母）闸刀，在拉开副母（或正母）闸刀；冷倒时，待操作闸刀的本回路开关必须分开，然后先拉后合母线闸刀。（4）对中性点接地系统的变压器进行停、送电前都应先将中性点接地闸刀合上，操作结束后再根据调度要求对中性点接地方式进行调整。严防发生下列误操作；误拉、合开关；带接地线（接地闸刀）合闸；带电装设接地线、带电合接地闸刀；带负...
