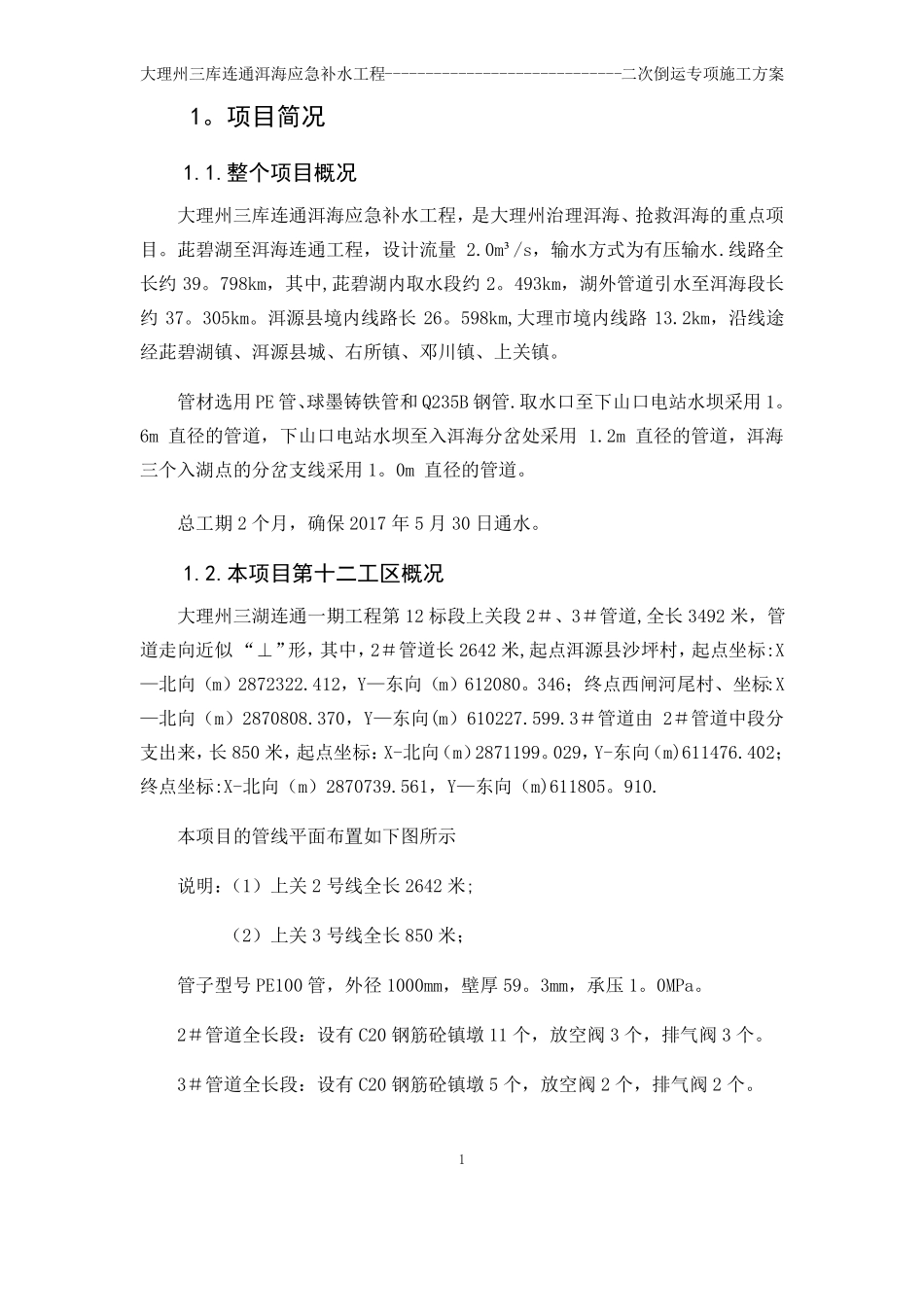

大理州三库连通洱海应急补水工程-----------------------------二次倒运专项施工方案目录1。项目简况..........................................11.1.整个项目概况:................................11.2。本项目第十二工区概况.........................11。3.工期概况....................................22.二次转运现场实际情况...............................23.二次倒运施工总体部署...............................24。主要存在的二次倒运情况.............................35。二次倒运的主要操作方法与过程.......................46.二次倒运的材料管理.................................46。1拟使用的主要材料计划表....................47.二次倒运的安全管理.................................5附件一：材料堆场平面图...............................51大理州三库连通洱海应急补水工程-----------------------------二次倒运专项施工方案1。项目简况1.1.整个项目概况大理州三库连通洱海应急补水工程，是大理州治理洱海、抢救洱海的重点项目。茈碧湖至洱海连通工程，设计流量2.0m³/s，输水方式为有压输水.线路全长约39。798km，其中,茈碧湖内取水段约2。493km，湖外管道引水至洱海段长约37。305km。洱源县境内线路长26。598km,大理市境内线路13.2km，沿线途经茈碧湖镇、洱源县城、右所镇、邓川镇、上关镇。管材选用PE管、球墨铸铁管和Q235B钢管.取水口至下山口电站水坝采用1。6m直径的管道，下山口电站水坝至入洱海分岔处采用1.2m直径的管道，洱海三个入湖点的分岔支线采用1。0m直径的管道。总工期2个月，确保2017年5月30日通水。1.2.本项目第十二工区概况大理州三湖连通一期工程第12标段上关段2＃、3＃管道,全长3492米，管道走向近似“⊥”形，其中，2＃管道长2642米,起点洱源县沙坪村，起点坐标:X—北向（m）2872322.412，Y—东向（m）612080。346；终点西闸河尾村、坐标:X—北向（m）2870808.370，Y—东向(m）610227.599.3＃管道由2＃管道中段分支出来，长850米，起点坐标：X-北向（m）2871199。029，Y-东向（m)611476.402；终点坐标:X-北向（m）2870739.561，Y—东向（m)611805。910.本项目的管线平面布置如下图所示说明：（1）上关2号线全长2642米;（2）上关3号线全长850米；管子型号PE100管，外径1000mm，壁厚59。3mm，承压1。0MPa。2＃管道全长段：设有C20钢筋砼镇墩11个，放空阀3个，排气阀3个。3＃管道全长段：设有C20钢筋砼镇墩5个，放空阀2个，排气阀2个。1大理州三库连通洱海应急补水工程-----------------------------二次倒运专项施工方案开挖过程中若遇不良土质，需要抛石挤泥或砂石换填.管顶以上500mm范围回填土压实系数应≥0。92,其它部位回填土压实系数应在0.85以上。1。3.工期概况2＃、3＃管道，环海东路至终点段2017年5月15日前完成管道安装,其它2017年4月30日前完成管道安装,确保5月30日通水目标.2。二次转运现场实际情况2.1、2＃、3＃管道走向穿越菜地、农田、公路、河流、沼泽地等，二条管线入海口段及2＃管道SE006～SE007段,自然地面高程接近洱海水平面高程，长期经海水浸泡已经形成沼泽地。2。2、沿管道走向施工范围内基本无可利用的施工通道,需要沿管线全长修筑临时施工运输通道。2.3、本区段地质条件复杂，现场土质实际情况不明，根据目前挖探坑观察后发现，现场土质较差,水位较高，开挖管沟过程中难度较大，为了保证管沟开挖过程中不出现塌方及管沟内施工人员的安全，需在管沟两边做拉森钢板桩支护.2.4.本工程90％以上的施工面在农田内，且工程量较大，春耕时节为2017年5月5日左右，为了保证农民春耕，该工程需在春耕之前完工，并恢复田埂,工期只有45天，为了保证按期完工，必须加大资源投入启动赶工及交叉作业施工计划。2。5、沿管管道施工范围周边计划设置5个材料堆场.因征地的范围影响,每个材料堆场计划面积为40m2.详见材料堆场平面图.3。二次倒运施工总体部署转运线路总体部署:本项目2#、3＃管道安装，划分为五个施工段，第一施工段：SE001—SE003，平均搬运距离为360米；第二施工段:SE003—SE004，平均搬运距离为294。5米；第三...
