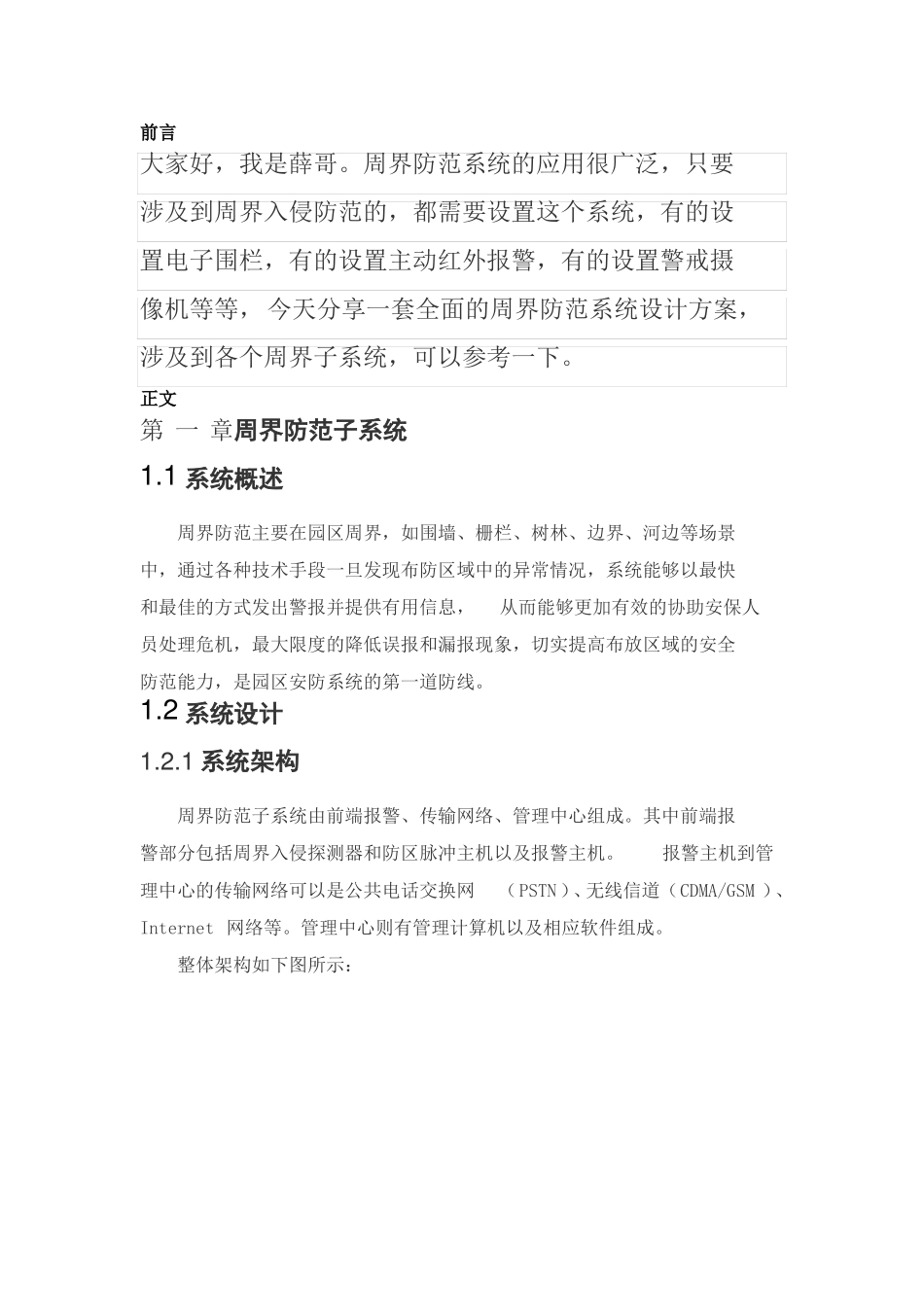

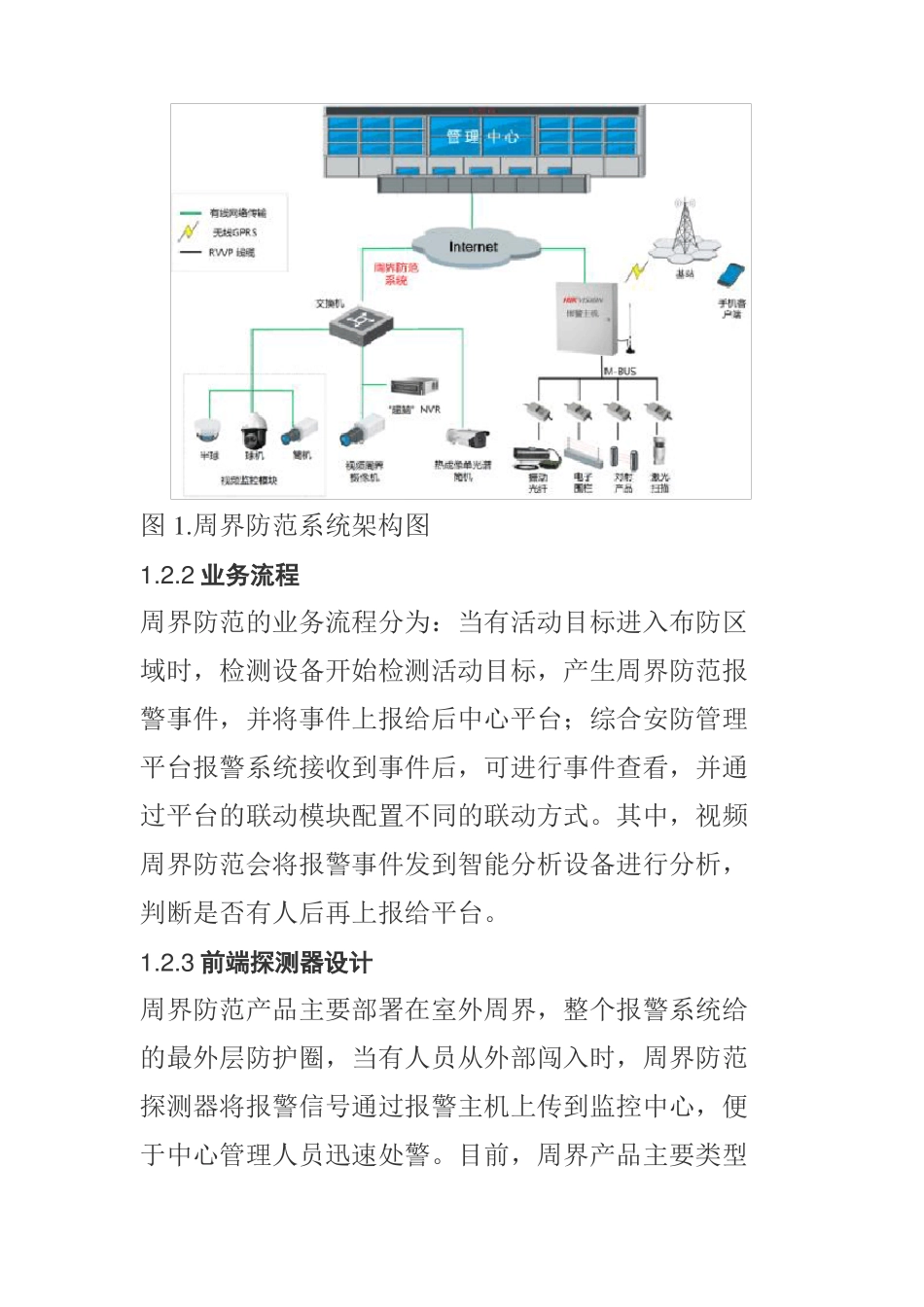

前言大家好，我是薛哥。周界防范系统的应用很广泛，只要涉及到周界入侵防范的，都需要设置这个系统，有的设置电子围栏，有的设置主动红外报警，有的设置警戒摄像机等等，今天分享一套全面的周界防范系统设计方案，涉及到各个周界子系统，可以参考一下。正文第一章周界防范子系统1.1系统概述周界防范主要在园区周界，如围墙、栅栏、树林、边界、河边等场景中，通过各种技术手段一旦发现布防区域中的异常情况，系统能够以最快和最佳的方式发出警报并提供有用信息，从而能够更加有效的协助安保人员处理危机，最大限度的降低误报和漏报现象，切实提高布放区域的安全防范能力，是园区安防系统的第一道防线。1.2系统设计1.2.1系统架构周界防范子系统由前端报警、传输网络、管理中心组成。其中前端报警部分包括周界入侵探测器和防区脉冲主机以及报警主机。报警主机到管理中心的传输网络可以是公共电话交换网（PSTN）、无线信道（CDMA/GSM）、Internet网络等。管理中心则有管理计算机以及相应软件组成。整体架构如下图所示：图1.周界防范系统架构图1.2.2业务流程周界防范的业务流程分为：当有活动目标进入布防区域时，检测设备开始检测活动目标，产生周界防范报警事件，并将事件上报给后中心平台；综合安防管理平台报警系统接收到事件后，可进行事件查看，并通过平台的联动模块配置不同的联动方式。其中，视频周界防范会将报警事件发到智能分析设备进行分析，判断是否有人后再上报给平台。1.2.3前端探测器设计周界防范产品主要部署在室外周界，整个报警系统给的最外层防护圈，当有人员从外部闯入时，周界防范探测器将报警信号通过报警主机上传到监控中心，便于中心管理人员迅速处警。目前，周界产品主要类型为红外对射、脉冲电子围栏、振动光纤、可见光视频周界相机、热成像相机、入侵安防雷达、激光扫描探测器等。➢红外对射红外对射是目前技术最成熟、使用也最广泛的周界探测技术之一。一对对射由一个红外发射机和一个红外接收机组成，当发射机和接收机之间的红外光束被完全或部分遮断时产生报警信号。为了减少落叶、小鸟等外界干扰造成的误报，一般使用双光束、三光束、四光束的对射探测器来减少误报。该产品价格低、施工成本低、性价比高，适用于分界线清晰、周界平直的使用场景，但是由于红外技术本身的瓶颈，容易被环境所干扰（雾、雪、雨天气、强光、树木枝叶），而造成误报，需要视频系统进行复核判断。➢激光对射和红外对射一样，一对激光对射是由一个激光发射机和一个激光接收机组成，由于激光本身的穿透性非常高，很难被雾霾、雨雪天气干扰，所以这种周界技术的环境适应性很强，误报率低，同样，激光对射的使用场景和红外对射一样，局限于分界线清晰、周界平直的使用场景。➢脉冲电子围栏脉冲电子围栏是传统的普通围墙与报警系统的完美结合，在具有普通围墙的阻挡作用的基础上，增加报警功能，同时脉冲主机发出的脉冲高压信号又具有威慑入侵者的作用。脉冲电子围栏具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性，其缺点在于外观不隐蔽，美观性依赖于施工管控。其组网架构图如下图所示：图3.脉冲电子围栏组网示意图➢振动光纤振动光纤是一种新型的智能型周界报警防范产品。主要原理是通过震动、压力导致光纤形态被干扰而产生光信号的相位改变来达到报警的目的，为周界入侵提供了早期预警而设计，可以有效的探知周界围栏防护网被剪切以及围栏被攀爬的入侵企图，是一种高效的探知周界入侵的方法。由于是通过检测激光光束在光纤中的传播轨迹变化来感知入侵，所以不会受到任何辐射、电磁干扰的影响，非常适用于安装在易燃、易爆等高危险的应用场景。振动光纤在周界的布防有埋地式、贴墙式、挂网式等多重安装方式，适应多种周界环境并能很好地和环境相结合，具有隐蔽效果，其组网架构图如图所示。图4.振动光纤组网示意图可见光视频周界相机视频周界相机是通过前端相机进行周界防范侦测，或后端智能设备对前端采集的视频进行分析，实现周界防范的报警功能。视频周界防范具有成本低，布设方便等优势，但也存在误报较多的困扰，如因受树叶摇晃、灯光照射、动物穿越、车辆...
