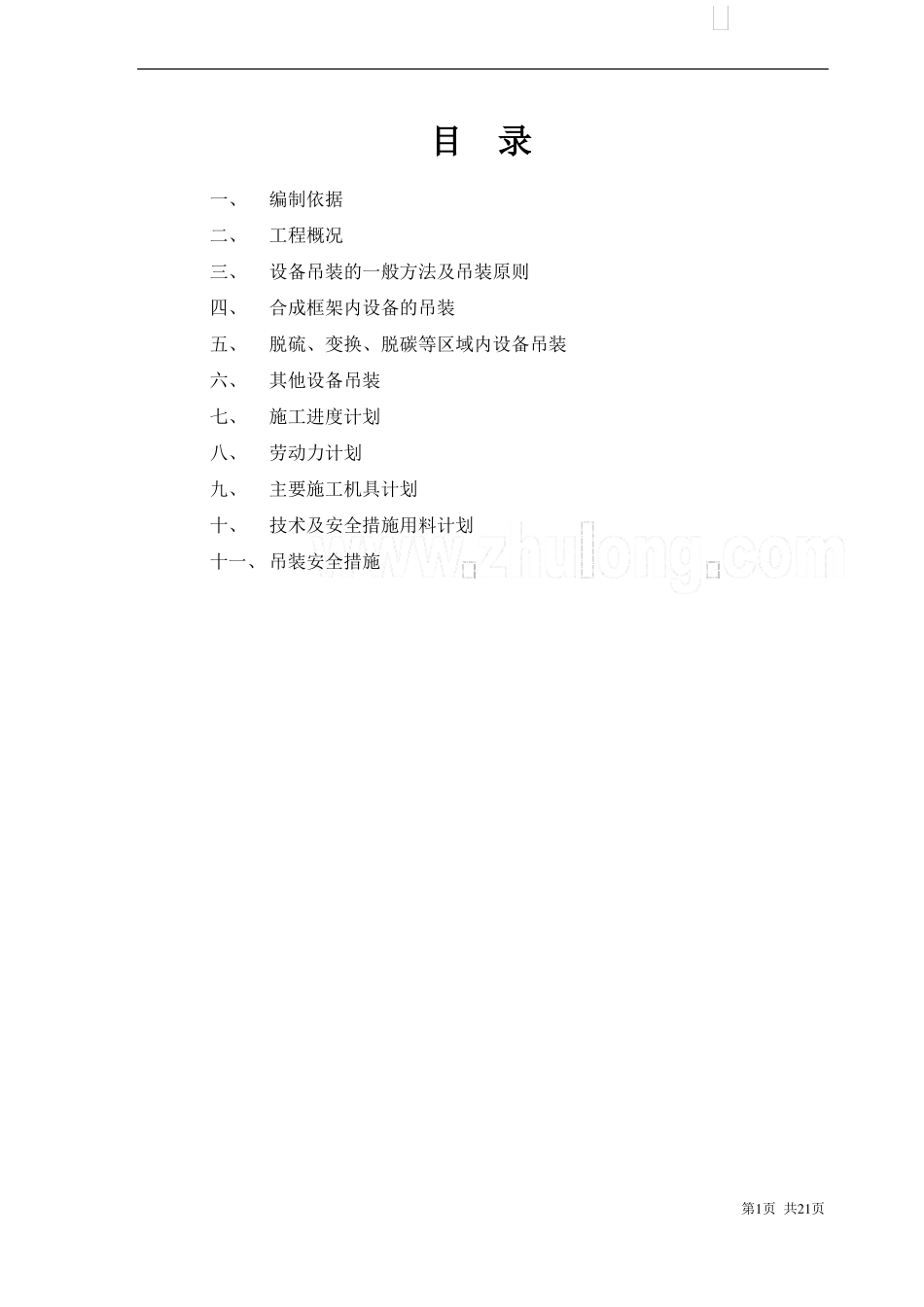

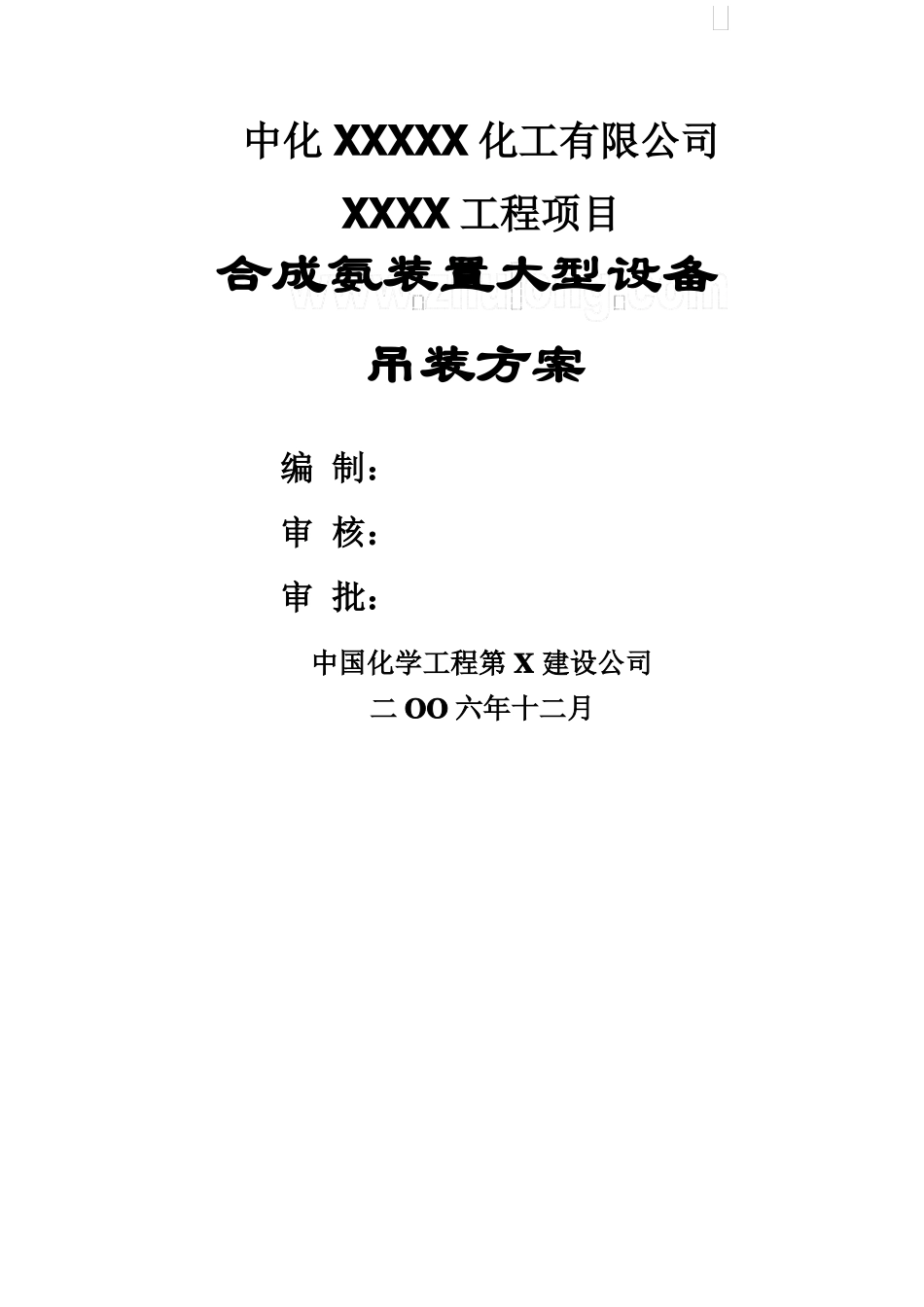

中化XXXXX化工有限公司XXXX工程项目合成氨装置大型设备吊装方案编制：审核：审批：中国化学工程第X建设公司二OO六年十二月目录一、编制依据二、工程概况三、设备吊装的一般方法及吊装原则四、合成框架内设备的吊装五、脱硫、变换、脱碳等区域内设备吊装六、其他设备吊装七、施工进度计划八、劳动力计划九、主要施工机具计划十、技术及安全措施用料计划十一、吊装安全措施第1页共21页一、1.11.21.31.41.51.61.71.81.9二、2.1编制依据中国XX工程公司施工图（装置布置图）中化XXXX化工有限公司合成氨装置设备一览表《化工工程建设起重施工规范》HGJ201—83起重作业安全规程现场实际条件我公司同类工程设备吊装的施工经验500t履带吊车（LR5000)性能表150t履带吊车（KH—700）性能表200t吊车(LTM—1200)性能表工程概况根据招标文件提供的设备一览表中统计,中化XXXX化工有限公司20万吨/年合成氨项目工程合成氨工程共有各类设备118台，其中重型塔类设备6台,大型及重型设备主要分布在脱碳、变换工序及合成工段.最重的设备是脱碳工段的CO2吸收塔、CO2再生塔和合成工段的合成氨塔，CO2吸收塔重210。322t（外形尺寸Φ1800/Φ3000×43300)、CO2再生塔213。955t（外形尺寸Φ2400/Φ3600×58687）。氨合成塔重217t(外形尺寸Φ2400×25405），就位在合成框架内.脱硫、变换、脱碳及合成、冷冻工段大型设备具体见下表。表1。1脱硫、变换、脱碳及合成冷冻工段大型设备一览表序号12345678910111213141516171819202122设备名称冷凝液汽提塔二段转化炉换热转化炉转化气废锅甲二换热器高变废锅高温变换炉低温变炉甲烷化炉低变气废锅CO2再生塔顶冷却器CO2再生塔再沸器净化气分离器CO2吸收塔CO2再生塔闪蒸槽热钾碱溶液贮槽合成开工加热炉合成废热锅炉进出塔换热器合成水冷器冷交换器外形尺寸(mm)Φ900×21425Φ2800×20000Φ4000×23000Φ1400Φ1200×12783Φ1400Φ3200×5220Φ3200×6550Φ2400×8230Φ1040/2000Φ1600Φ1040Φ1600×2900DN1800/3000×13750/2095,h=43300Φ3600,h=58687Φ3700×9550Φ6500×9800Φ3880×27580Φ1400×6984Φ1070×17140Φ1000×14400Φ800×9450设备重量(t）16。9643544.4430。6733330。47517。849.363.47246。632120.516。612。033163.616135.79538.519。6551。4424.6965.7738。926.725数量（台）1111111111111111111111所在工段脱硫转化脱硫转化脱硫转化脱硫转化变换变换变换变换变换脱碳脱碳脱碳脱碳脱碳脱碳脱碳脱碳合成合成合成合成合成备注含内件含内件不含内件不含内件不含内件总重210t总重214t第2页共21页Φ2200/1200×9266Φ1000/1800×6599Φ600/1200×7976Φ800×6497Φ1800L=11485Φ2400L=25405Φ1800×4600L=7905Φ2000×4700L=821123242526272829301＃氨冷器2＃氨冷器补充气氨冷器合成锅炉给水预热氨冷凝器氨合成塔1#氨分离器2＃氨分离器37。6517。728。6516.8540。72217384611111111合成合成合成合成合成合成合成合成内件64t2.22.32.4本工程大型设备主要集中在两个区域内，一个是脱碳工段，该区域是大型设备集中的区域，主要有11台大型塔类设备：如CO2吸收塔、CO2再生塔等.另一个区域是合成框架区域：该区域合成框架内共有两台主要设备,均为重型的立式设备，如氨合成塔、废热锅炉等。对脱硫、变换、脱碳的个区域的特大型设备考虑采用500t大型履带吊车主吊、150t履带吊车配合提吊尾部吊装就位，其余采用150t吊车及50t、20t汽车式吊车、压缩厂房内的行车吊装就位。2.5对于合成框架内几台设备则考虑采取滑车组、卷扬机牵引主吊,150t履带吊车配合提吊尾部吊装就位的方法。框架外围设备则采用150t履带吊及50t、20t汽车式吊车将设备吊装就位。循环机房、压缩机厂房内的设备采用行车、电动葫芦吊装就位.2.6本工程设备数量多，吊装工作量大，大型设备多,框架内重型高压设备多，设备平面布置较为紧凑,特别是合成区域吊装空间窄小,吊装难度大，吊装高空作业多，吊装危险性大，这些是本工程设备吊装的特点，同时也是整个工程施工的重点和难点，施工时我们应高度重视,选取最佳最安全的吊装方案，投入最精良先进的能满足吊装要求的吊装机械，抽调最优秀的具有丰富经验的...
