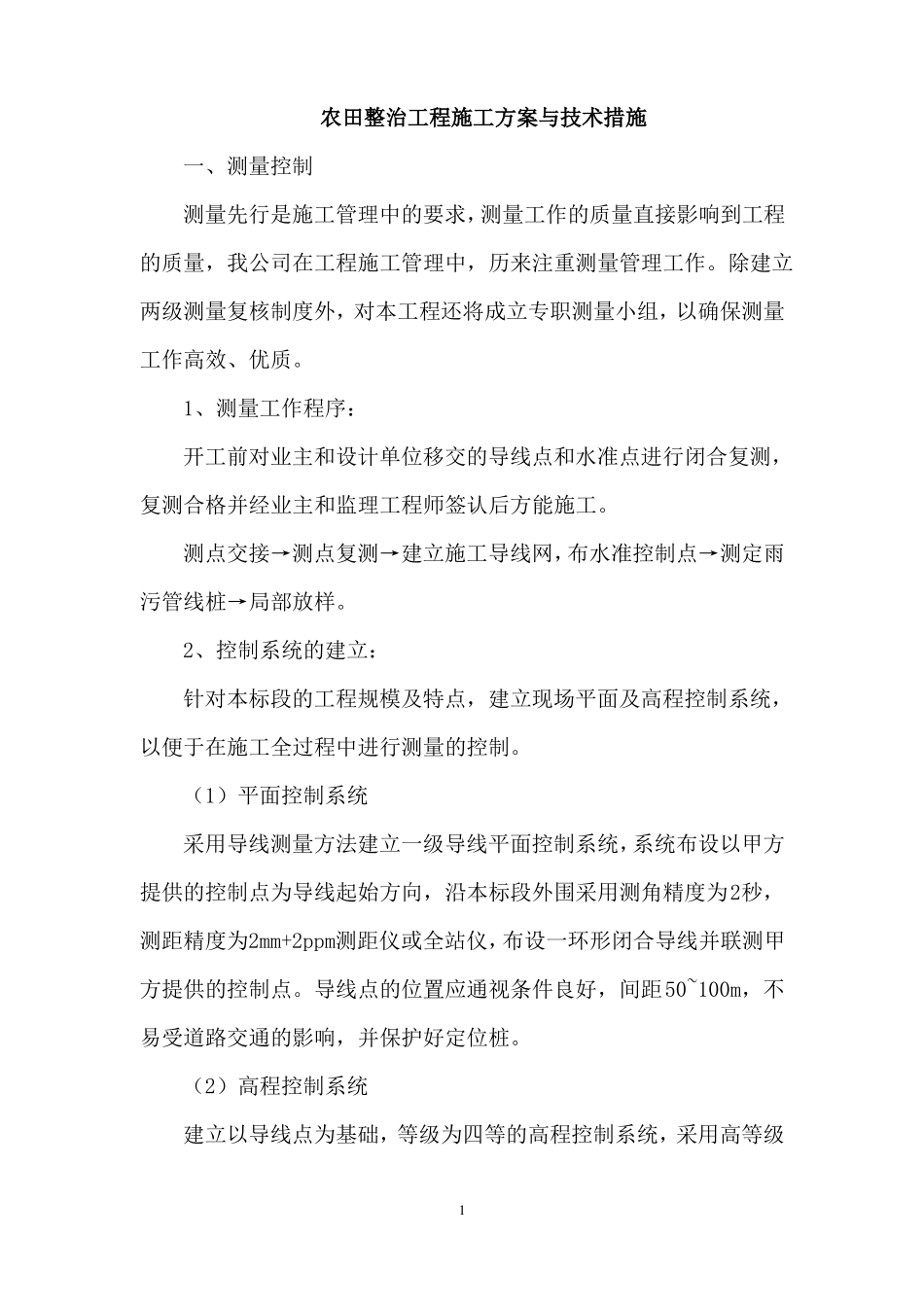

农田整治工程施工方案与技术措施一、测量控制测量先行是施工管理中的要求，测量工作的质量直接影响到工程的质量，我公司在工程施工管理中，历来注重测量管理工作。除建立两级测量复核制度外，对本工程还将成立专职测量小组，以确保测量工作高效、优质。1、测量工作程序：开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格并经业主和监理工程师签认后方能施工。测点交接→测点复测→建立施工导线网，布水准控制点→测定雨污管线桩→局部放样。2、控制系统的建立：针对本标段的工程规模及特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。（1）平面控制系统采用导线测量方法建立一级导线平面控制系统，系统布设以甲方提供的控制点为导线起始方向，沿本标段外围采用测角精度为2秒，测距精度为2mm+2ppm测距仪或全站仪，布设一环形闭合导线并联测甲方提供的控制点。导线点的位置应通视条件良好，间距50~100m，不易受道路交通的影响，并保护好定位桩。（2）高程控制系统建立以导线点为基础，等级为四等的高程控制系统，采用高等级1水准仪由甲方提供的水准点将标高引至各导线点上。3、放线控制（1）施工流程根据导线、高程控制点放出中线，纵向每隔５米设置一中桩和一对边桩，用水准仪在中桩和边桩上分别标记填挖高度，在路床平整后，根据纵坡和路拱纵向每隔离5米设置高程控制点控制基层面的标高。根据中线放出侧平石边线，设置边桩，在路口圆弧测设中，在保证准确度和精度的前提下，为施工方便可采用市政部门较为通用的“中央纵距离法”。根据施工图每10米设置侧石顶面标高控制点，通线进行铺砌，平石则根据图纸纵坡每隔10米或在锯齿型边沟变坡点设置高程控制点。在人行道边线每隔10米设边桩，并标记上面层面的标高，设立标志牌，联合侧石顶面线控制人行道的横坡及面层的高程。（2）施工方法1）在本工程开工前，会同监理对业主及设计单位提供的平面坐标及高程控制点、网进行闭合复测，并在条件允许的情况下，尽快与相邻工程的测量控制点、网进行联测，测量记录及结果由业主及监理审核签认后方可进入正式施工。2）根据已有的高级控制点、网，结合各条施工线路走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。23）做好各施工控制点的保护工作，竖立明显的标志牌，以防止损坏。4）根据施工控制点测放出中线控制桩位置，并进行各部位水准测量。5）施工采用线路中线桩控制，并根据线路曲线的特点，加密至5m一点作控制，以确保曲线段线型流畅。（3）保证测量准确度和精度的措施1）施工中应尽量保护所有标志，对施工中不移动的中桩及距中线较近的中线水准固定点用石堆或浇注混凝土或其它措施予以保护。对于施工中无法保留的标志和水准固定点，将其移至路床范围之外。2）施工期间应定时对导线,高程控制网进行复测，保证其位置没有发生位移。3）具体测量方法和使用的仪器以简练、实用、保证精度为原则，建立复核制度，复核人员可用不同的方法进行检查。4、放线方法及施工工艺流程图（1）排水工程1）根据已建立控制系统，进行局部放线控制点的测设。2）根据设计已提供的管线控制点、井点的大地坐标，因此管线及渠箱、井点平面放线采用坐标放线方法测设。3）各井段用红外测距仪或全站仪进行测量，放出井中心位置，管道线中心位置，在相应位置设置里程桩号，方便施工及防止出现错误，便于复测。34）进行下一道工序前必须先复测数据无误后方可进行下一工序的施工不合格的工序必需返工保质量。（2）距离测量：仪器采用全站仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核），二次读数较差不大于10mm。小范围距离测量采用普通钢尺测距，主要技术要求须满足《工程测量规范》GB50026-93中表2.4.10的规定。本工程测量工程大，线形较复杂，测量内容主要有平面坐标控制测量、高程控制测量等。1）采用坐标、全站仪测量法，测速快、准确和操作简便；能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而...
