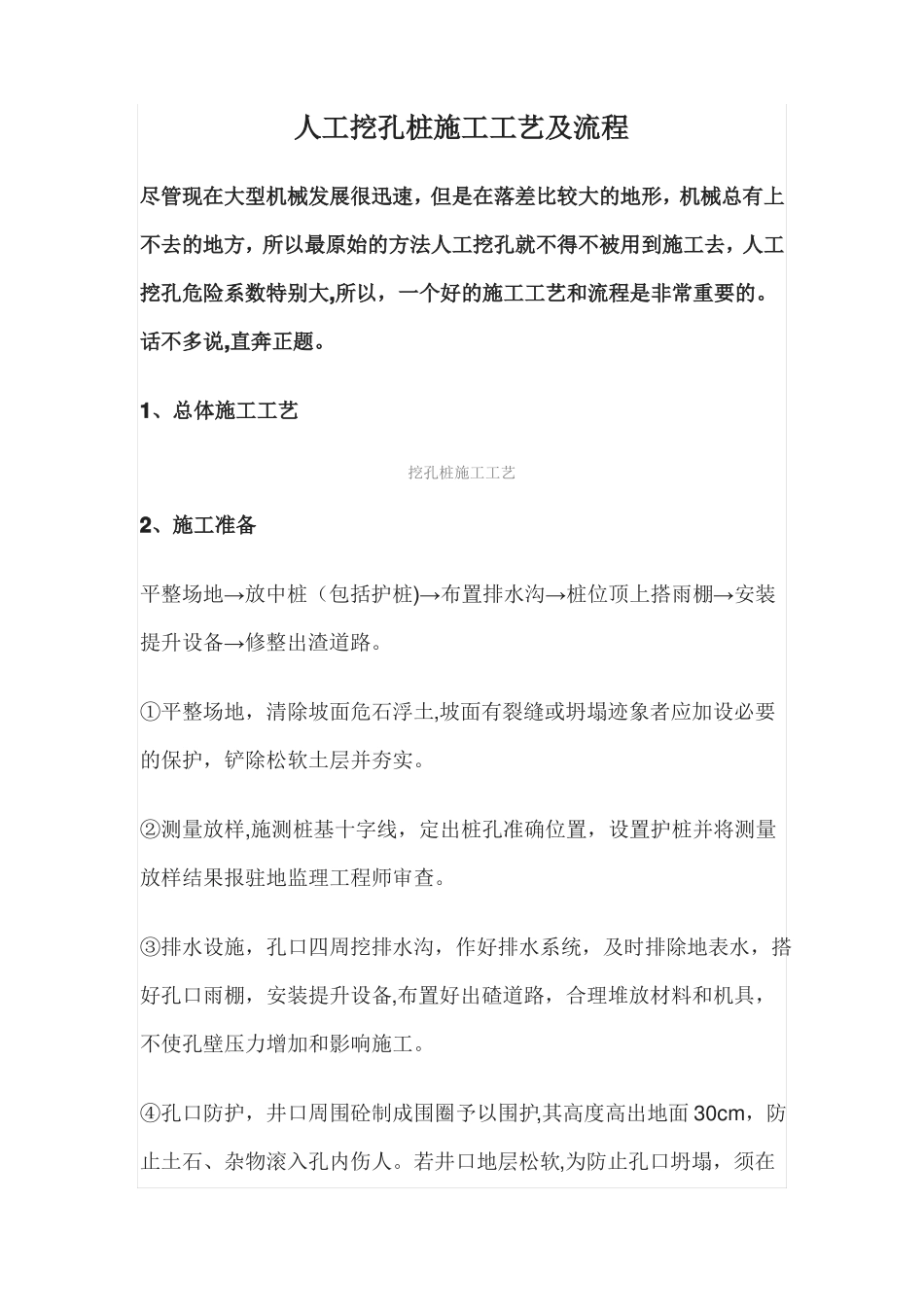

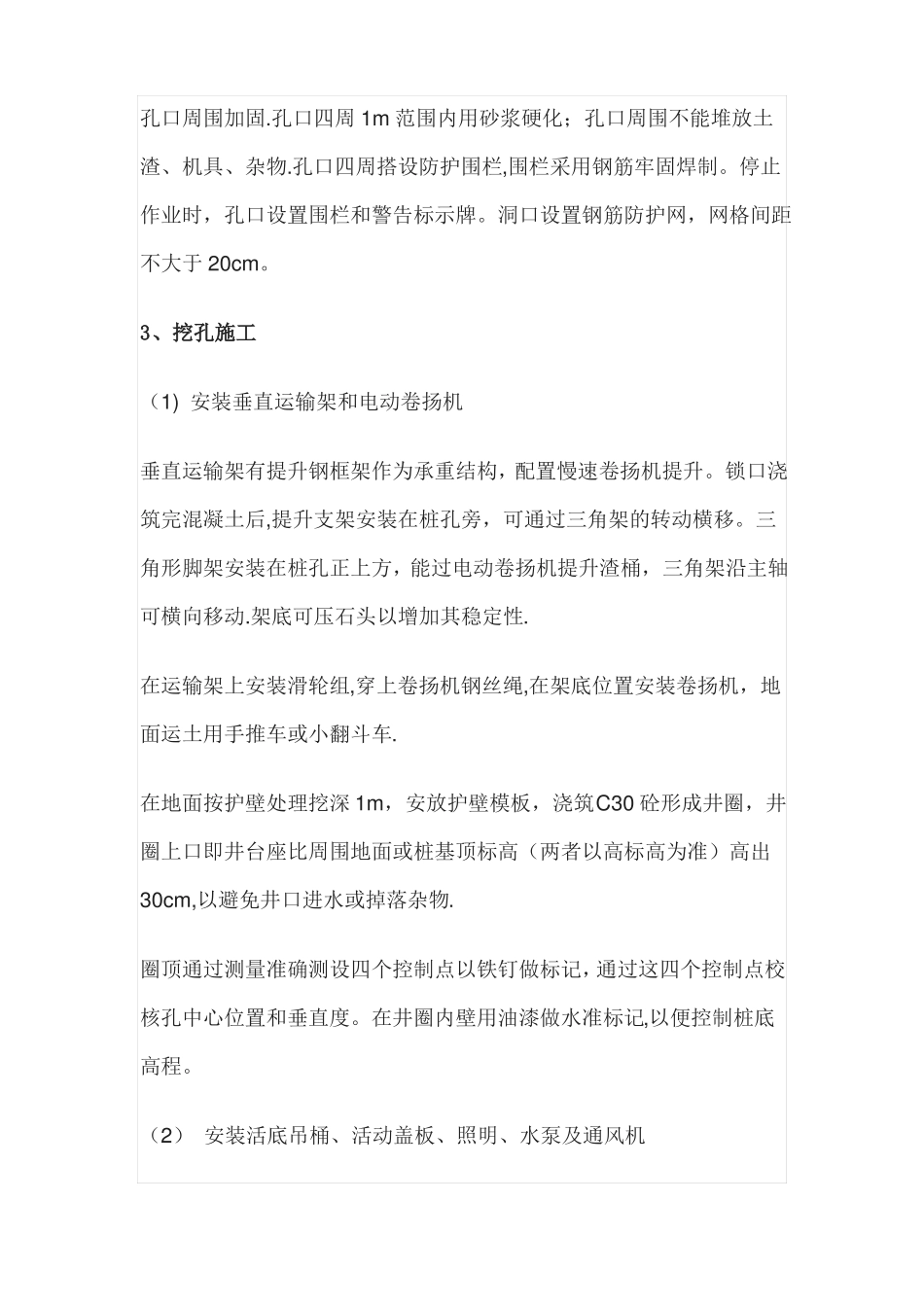

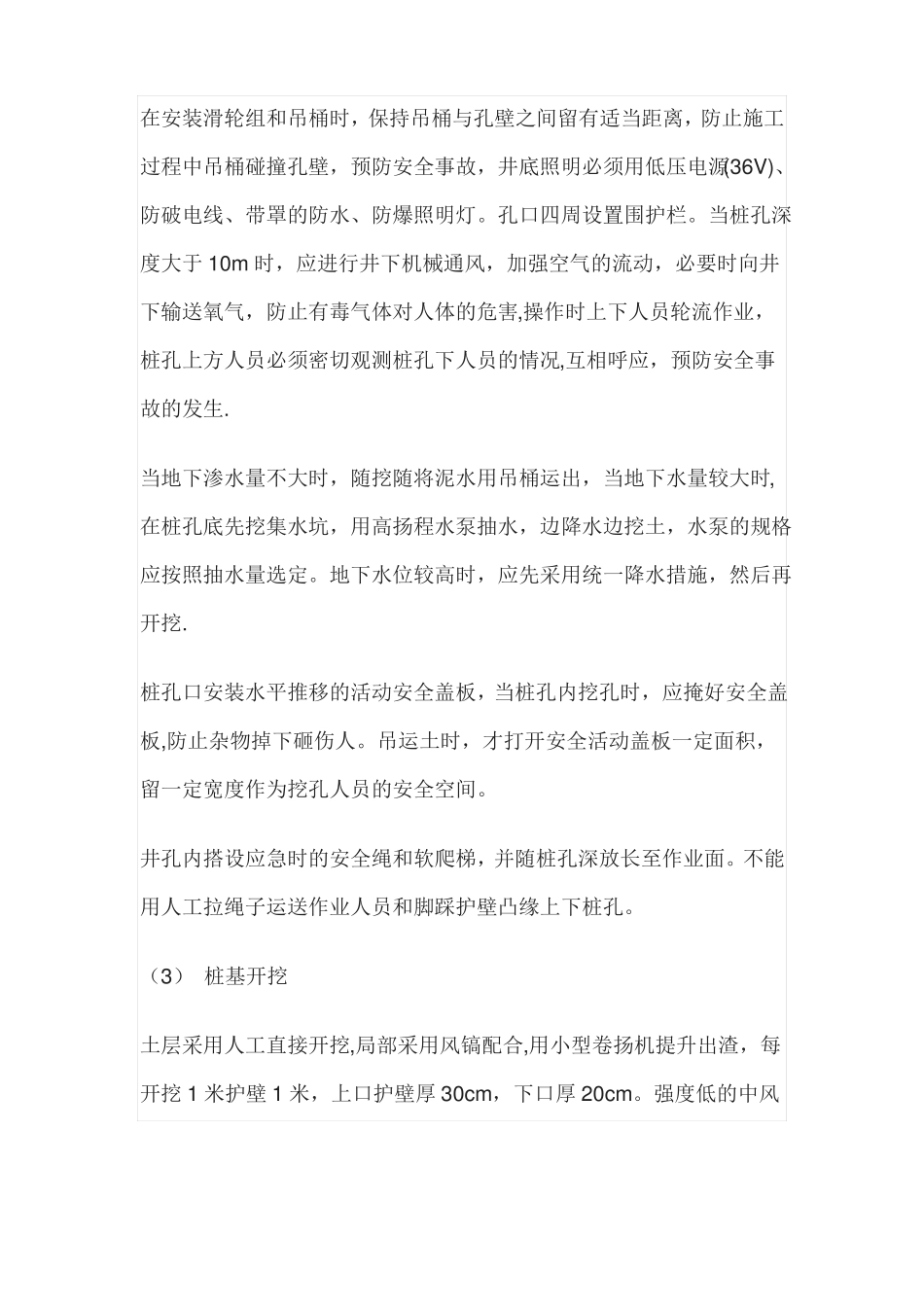

人工挖孔桩施工工艺及流程尽管现在大型机械发展很迅速，但是在落差比较大的地形，机械总有上不去的地方，所以最原始的方法人工挖孔就不得不被用到施工去，人工挖孔危险系数特别大,所以，一个好的施工工艺和流程是非常重要的。话不多说,直奔正题。1、总体施工工艺挖孔桩施工工艺2、施工准备平整场地→放中桩（包括护桩)→布置排水沟→桩位顶上搭雨棚→安装提升设备→修整出渣道路。①平整场地，清除坡面危石浮土,坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软土层并夯实。②测量放样,施测桩基十字线，定出桩孔准确位置，设置护桩并将测量放样结果报驻地监理工程师审查。③排水设施，孔口四周挖排水沟，作好排水系统，及时排除地表水，搭好孔口雨棚，安装提升设备,布置好出碴道路，合理堆放材料和机具，不使孔壁压力增加和影响施工。④孔口防护，井口周围砼制成围圈予以围护,其高度高出地面30cm，防止土石、杂物滚入孔内伤人。若井口地层松软,为防止孔口坍塌，须在孔口周围加固.孔口四周1m范围内用砂浆硬化；孔口周围不能堆放土渣、机具、杂物.孔口四周搭设防护围栏,围栏采用钢筋牢固焊制。停止作业时，孔口设置围栏和警告标示牌。洞口设置钢筋防护网，网格间距不大于20cm。3、挖孔施工（1)安装垂直运输架和电动卷扬机垂直运输架有提升钢框架作为承重结构，配置慢速卷扬机提升。锁口浇筑完混凝土后,提升支架安装在桩孔旁，可通过三角架的转动横移。三角形脚架安装在桩孔正上方，能过电动卷扬机提升渣桶，三角架沿主轴可横向移动.架底可压石头以增加其稳定性.在运输架上安装滑轮组,穿上卷扬机钢丝绳,在架底位置安装卷扬机，地面运土用手推车或小翻斗车.在地面按护壁处理挖深1m，安放护壁模板，浇筑C30砼形成井圈，井圈上口即井台座比周围地面或桩基顶标高（两者以高标高为准）高出30cm,以避免井口进水或掉落杂物.圈顶通过测量准确测设四个控制点以铁钉做标记，通过这四个控制点校核孔中心位置和垂直度。在井圈内壁用油漆做水准标记,以便控制桩底高程。（2）安装活底吊桶、活动盖板、照明、水泵及通风机在安装滑轮组和吊桶时，保持吊桶与孔壁之间留有适当距离，防止施工过程中吊桶碰撞孔壁，预防安全事故，井底照明必须用低压电源(36V)、防破电线、带罩的防水、防爆照明灯。孔口四周设置围护栏。当桩孔深度大于10m时，应进行井下机械通风，加强空气的流动，必要时向井下输送氧气，防止有毒气体对人体的危害,操作时上下人员轮流作业，桩孔上方人员必须密切观测桩孔下人员的情况,互相呼应，预防安全事故的发生.当地下渗水量不大时，随挖随将泥水用吊桶运出，当地下水量较大时,在桩孔底先挖集水坑，用高扬程水泵抽水，边降水边挖土，水泵的规格应按照抽水量选定。地下水位较高时，应先采用统一降水措施，然后再开挖.桩孔口安装水平推移的活动安全盖板，当桩孔内挖孔时，应掩好安全盖板,防止杂物掉下砸伤人。吊运土时，才打开安全活动盖板一定面积，留一定宽度作为挖孔人员的安全空间。井孔内搭设应急时的安全绳和软爬梯，并随桩孔深放长至作业面。不能用人工拉绳子运送作业人员和脚踩护壁凸缘上下桩孔。（3）桩基开挖土层采用人工直接开挖,局部采用风镐配合,用小型卷扬机提升出渣，每开挖1米护壁1米，上口护壁厚30cm，下口厚20cm。强度低的中风化岩层采用风镐破碎挖出，强度高的弱风化岩层采用风钻钻孔，布置小剂量炸药爆破，风镐配合破碎。岩石采用风钻钻炮眼，布置小药量电引爆的浅眼爆破法施工.护壁强度达到一定强度后才能爆破,防止震坍孔壁。爆破后利用空压机及时通风排出有害气体,再采用人工清凿继续开挖。以此种方式循环进行施工，直至桩底设计标高。爆破施工时严格按照爆破设计的警戒范围布置安全警戒（该爆破由于属孔内爆破,根据药量计算及经验判断,飞石横向散落范围很小，故警戒范围定为50米)，警戒时，警戒人员从爆区由里向外清场,所有与爆破无关的人员、设备撤离到安全地点并警戒。确认人员设备全部撤离危险区,具备安全起爆条件时，爆破工作领导人才能发出起爆信号。爆破员收到起爆信号后，才能进行爆破器充电并将主线接到起爆器上，充好电以后，进行起爆。爆破后,严格按...
